Sistema de medición de ondulaciones y contornos con sensor de rugosidad de amplio alcance y sin guía
Sistema de medición del contorno del probador de rugosidad superficial
Evalúa la rugosidad, ondulación, perfil y muchos otros parámetros con nuestra máquina de medición de rugosidad y contorno con un sensor de rugosidad sin guía de amplio alcance.
Fundamentos del análisis de mediciones de superficie
Todas las superficies contienen elementos medibles, incluyendo el tamaño, la forma, la rugosidad y la ondulación.
- Las dimensiones:Formas funcionales de la superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
- Tipo de la pieza:Desviación de la forma de la superficie objetivo (plano, esfera, cono, etc.), causada típicamente por un error de la máquina
- La rugosidad:Causado por factores tales como herramientas de corte o procesos de mecanizado
- La onda:Efectos no ideales de la máquina causados por vibraciones, rigidez insuficiente u otros factores de proceso inestables
Características de la serie SR2000
El mejor equilibrio entre el rendimiento y el coste con una relación precio/rendimiento superior:
- Sensor inductivo de amplio alcance sin plomo estándar
- Evaluación exhaustiva de la rugosidad, la ondulación, el perfil y los múltiples parámetros

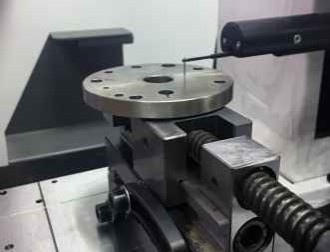

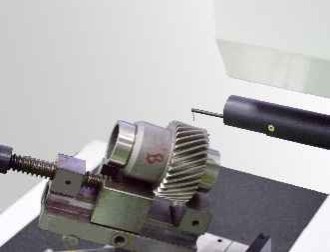

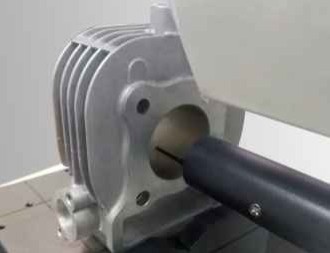

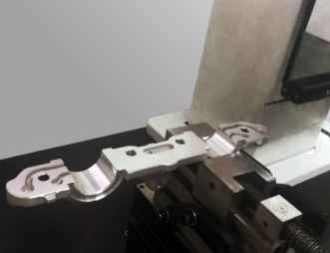

Estudios de casos de medición
Las especificaciones de SR2023G-tbo
| Parámetro | Especificación |
|---|
| Rango de medición Eje X | 120 mm |
| Rango de medición eje Z | Cuadrados de las placas |
| Rango de medición en el eje Z1 | ± 620μm/262144:1 |
| Parámetro de rugosidad Precisión lineal | ± 3% |
| Repetibilidad | 1δ≤1nm |
| longitud de onda de corte | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Duración de clasificación | λcX2,3,4,5,6,7 |
| Ruido residual | ≤ 0,12 μm |
| Velocidad de accionamiento eje X | 0.05 ~ 20 mm/s |
| Velocidad de conducción eje Z | 0.2~20 mm/s |
Funciones de medición
La rugosidad:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
La onda:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Contour original:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Componentes del sistema
Sensor de rugosidad sin guía de la serie R
- Resolución: 65536:1/262144:1
- Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2 con una velocidad máxima de 5 km/h.
- Precisión lineal: R: ± 4%/± 3%
- No obstante lo dispuesto en el artículo 4, apartado 1, letra b), del Reglamento (UE) n.o 525/2014, las autoridades competentes podrán adoptar medidas para evitar que se produzca un ruido residual.
- Referencia de rugosidad: Guía, sin plomo
- Sensor de rugosidad sin cabeza con excelentes características de respuesta de frecuencia y amplio ancho de banda de la señal
Opciones del conductor
Dsh controlador de bajo ruido / Dch controlador cerámico de bajo ruido(Selecciona según tus necesidades)
- Viaje por ferrocarril: 100-150 mm/180~220 mm
- Intervalo de número: 0,05 a 2 μm/0,05 a 5 μm
- Se aplicará el método de comprobación de la velocidad.
- Valor residual de rugosidad: ≤ 0,005 μm
- Velocidad máxima de movimiento: 20 mm/s
- Velocidad mínima de medición: 0,1 mm/s
- El actuador de bajo ruido cumple los requisitos de precisión de medición del perfil para piezas estándar
Componentes de columna
Cnf Columna de alta velocidad / Cnfl Columna larga de alta velocidad(Selecciona según tus necesidades)
- Rango: 320 ~ 420 mm / 520 ~ 620 mm
- Velocidad máxima de movimiento: 20 mm/s
- Velocidad mínima de movimiento: 0,2 mm/s
- Precisión de posicionamiento: 0,005 mm
- Columna de alta velocidad con diseño de marco, resistencia a la deformación a largo plazo, estructura de transmisión rápida de precisión
Componentes de la plataforma
Mesa de máquinas ergonómicas integradas Mpe
- Material: Mármol
- Especificación: 500*800, 500*1000
- Diseño integral con estructura compacta, mantenimiento conveniente, ahorro de espacio
- El diseño ergonómico reduce la fatiga del operador
Información sobre la empresa
Nuestros clientes y agentes
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: ¿Qué es esto?Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
P2: ¿Qué es lo que su empresa produce principalmente?
A2: ¿Qué es esto?Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
A3: ¿Qué es eso?Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.
P4: ¿Acepta el servicio personalizado?
A4: No hay más.Proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: No se puedeNuestro período de garantía del producto es de 1 año. Tenemos una calidad estable del producto con mejoras en las piezas quebradibles para un rendimiento confiable.
