Sistema de Medición de Perfil y Contorno de Superficie Basado en Sensores Inductivos
Soluciones de Medición de Perfil y Contorno de Superficie
Todas las superficies contienen elementos medibles, incluyendo tamaño, forma, rugosidad y ondulación. Los componentes de alta precisión requieren un análisis exhaustivo de todos estos elementos para garantizar un rendimiento y una calidad óptimos.
Elementos de Medición de Superficie
- Dimensiones: Formas funcionales de superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
- Forma: Desviación de la forma de superficie objetivo (plano, esfera, cono, etc.), típicamente causada por errores de máquina
- Rugosidad: Variaciones de textura de superficie causadas por herramientas de corte o procesos de mecanizado
- Ondulación: Efectos de máquina no ideales resultantes de vibraciones, rigidez insuficiente u otros factores de inestabilidad del proceso
Características de la Serie SE2000
Logrando el equilibrio óptimo entre rendimiento y costo con una excepcional relación precio-rendimiento.
- Amplia gama de sensores inductivos para aplicaciones versátiles
- Capacidades de medición de contorno de alta precisión de rango pequeño
- Medición de microperfil con precisión excepcional

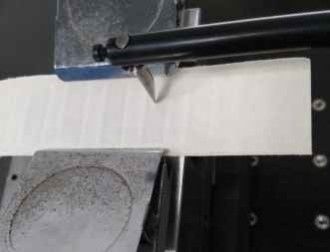

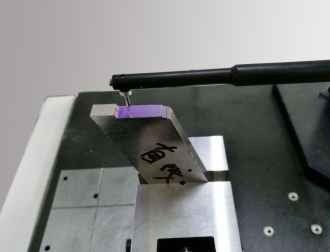

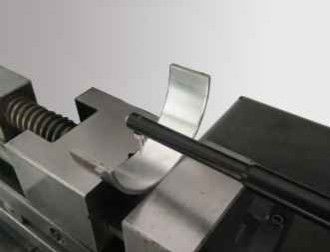

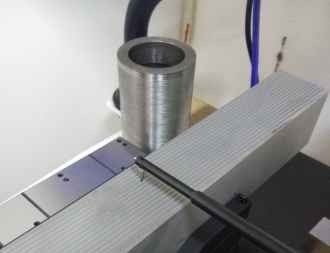

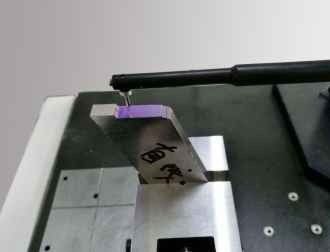

Aplicaciones de Medición
Especificaciones SE2022G-tbo
| Especificación | Detalles |
|---|
| Rango de Medición - Eje X | 120mm |
| Rango de Medición - Eje Z | 420mm |
| Rango de Medición - Eje Z1 | ±0.5mm~±7.5mm/262144:1 |
| Precisión Lineal Z1 | 0.07% f.s. |
| Precisión Angular | ±1´ |
| Rectitud | 0.3µm/100mm |
| Velocidad de Avance Eje X | 0.05~20mm/s |
| Velocidad de Avance Eje Z | 0.2~20mm/s |
Capacidades de Medición
Análisis de perfil completo que incluye elementos lineales de varias superficies de piezas de trabajo, características de puntos, mediciones de distancia entre puntos y líneas, análisis de posición de elementos que incluyen distancia, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio, análisis de rectitud, análisis de convexidad y análisis de perfil.
Componentes del Sistema
Sensor de Contorno Inductivo Serie E
- Resolución: 65536:1 / 262144:1
- Rango: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Precisión Lineal: 0.15% / 0.07%
- Fuerza de Medición: 0.7mg
- Relación flexible de precisión/rango con ventajas inigualables para sensores digitales en aplicaciones de medición de contorno pequeño
Sistemas de Avance
Driver de Bajo Ruido Dsh / Driver Cerámico de Bajo Ruido Dch (Seleccionable según los requisitos de la aplicación)
- Recorrido del Riel: 100-150mm / 180~220mm
- Intervalo de Número: 0.05~2µm / 0.05~5µm
- Rectitud del Contorno: 0.3µm/100mm
- Valor Residual de Rugosidad: ≤0.005µm
- Velocidad Máxima de Movimiento: 20mm/s
- Velocidad Mínima de Medición: 0.1mm/s
- El actuador de bajo ruido cumple con los requisitos de precisión de medición de perfil de piezas estándar
- Capaz de medir Ra mayor que 0.025 micras con sensor de rugosidad
Componentes de Columna
Columna de Alta Velocidad Cnf / Columna Larga de Alta Velocidad Cnfl (Seleccionable según los requisitos de la aplicación)
- Rango: 320~420mm / 520~620mm
- Velocidad Máxima de Movimiento: 20mm/s
- Velocidad Mínima de Movimiento: 0.2mm/s
- Precisión de Posicionamiento: 0.005mm
- Diseño de columna de alta velocidad con construcción de marco no deformable
- Estructura de transmisión rápida de precisión con amplio rango de velocidad y alta precisión de posicionamiento
Componentes de Plataforma
Mesa de Máquina Ergonómica Integral MPE
- Material: Mármol
- Especificaciones: 500*800, 500*1000
- Diseño integral con estructura compacta
- Mantenimiento conveniente y ahorro de espacio
- El diseño ergonómico reduce la fatiga del operador
Preguntas Frecuentes
P1: ¿Son ustedes una fábrica o una empresa comercial?
R1: Somos una fábrica y proporcionamos respuestas en 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Producimos principalmente Máquinas de Medición por Visión, Máquinas de Medición por Coordenadas, accesorios CMM y VMM, y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional recomendará especificaciones de instrumentos de medición adecuadas según la variedad de su producto y los requisitos de medición.
P4: ¿Aceptan servicios personalizados?
R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades específicas del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos vienen con una garantía de 1 año. Mantenemos una calidad de producto estable con mejoras en los componentes rompibles para un rendimiento confiable.
