Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado

Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Número de modelo: SER1000
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Condiciones de pago: T/T
Capacidad de la fuente: 15SET POR MES
Mejor precio Contactar ahora
Información detallada
Sensor: Sensor de perfil de rugosidad inductivo Software: Sistema de medición de perfiles CMS y sistema de análisis y medición de rugosidad superficial RMW
Solicitante: Lata de aceite de freno, lata de aceite de freno, resorte, perno de sujeción del automóvil, etc.
Resaltar:

instrumento de medida del contorno

,

instrumento de medida de la aspereza

Descripción de producto

Sistema Universal de Medición de Contorno y Rugosidad Multisensores
Sistema de Medición de Contorno y Rugosidad de Superficie
Sistema Universal de Medición de Rugosidad y Contorno de Superficie con Máquina Perfilómetro de Medición de Rugosidad de Sensor Combinado
Fundamentos del Análisis de Medición de Superficies
Todas las superficies se pueden medir en cuatro elementos clave: dimensiones, forma, rugosidad y ondulación. Los componentes de alta precisión requieren un análisis exhaustivo de todos estos parámetros.
  • Dimensiones: Formas funcionales de superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
  • Forma: Desviación de la forma de superficie objetivo (plano, esfera, cono, etc.), típicamente causada por errores de máquina
  • Rugosidad: Variaciones de textura de superficie causadas por herramientas de corte o procesos de mecanizado
  • Ondulación: Efectos de máquina no ideales resultantes de vibraciones, rigidez insuficiente u otras inestabilidades del proceso
Características de la Serie SER1000
Tipo Estándar con Bajo Costo de Uso
Sensor Inductivo de Perfil
Medición de Rugosidad sin Contacto
Medición de Perfil de Alta Precisión de Rango Pequeño
Compuesto de Medición de Rugosidad y Perfil
Aplicaciones de Medición
Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 0 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 1 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 2 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 3

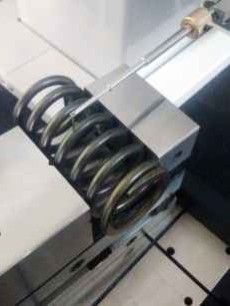

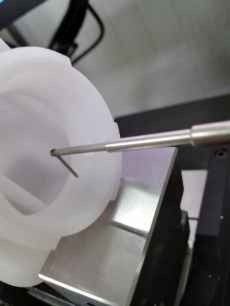

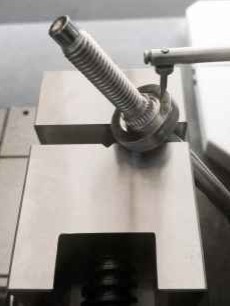

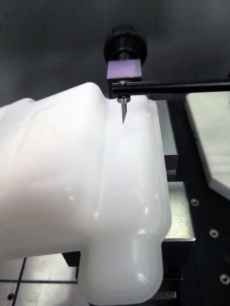

Las Aplicaciones Incluyen: Latas de Aceite de Freno, Resortes, Pernos de Sujeción para Automóviles
Especificaciones Técnicas
Especificación SER1143G-sak
Rango de Medición
Eje X 100mm
Eje Z 320mm
Eje Z1 C:±5mm R:±400µm
Precisión del Contorno
Precisión Lineal Z1¹ 0.15% f.s.
Pt ±0.3µm
Ángulo ±2°
Rectitud 0.5µm/100mm
Precisión de Rugosidad
Precisión Lineal ±7%
Ruido Residual ≤0.025µm
Valor Duplicado 1δ≤3nm
Longitud de Corte 0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Longitud de Calificación λc X2,3,4,5,6,7
Velocidad de Avance
Eje X 0.1~10mm/s
Eje Z 0.5-10mm/s
Funciones de Medición
Perfil Elementos lineales, características puntuales, distancias, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio, análisis de rectitud, análisis de convexidad, análisis de perfil
Rugosidad Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Ondulación Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contorno Original Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes del Sistema
Sensor de Contorno Digital Serie P
Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 4
  • Resolución: 65536:1 / 262144:1
  • Rango: R:±400µm/±600µm, C:±5mm/±7.5mm
  • Precisión Lineal: R:±7%/±4%, C:0.15%/0.07%
  • Ruido Residual: ≤0.025µm/≤0.02µm
  • Referencia de Rugosidad: Guía, sin guía
  • Sensor inductivo integrado de alta precisión para medición de rugosidad y perfil con cambio de aguja simple
Opciones de Controlador
Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 5
  • Recorrido del Riel: 100-150mm
  • Intervalo de Número: 0.2~2µm
  • Rectitud del Contorno: 0.5µm/100mm
  • Valor Residual de Rugosidad: ≤0.02µm
  • Velocidad Máxima de Movimiento: 10mm/s
  • Velocidad Mínima de Medición: 0.1mm/s
  • El controlador estándar cumple con los requisitos de precisión de medición de contorno a nivel de pieza
Componentes de Columna
  • Rango: 320~420mm / 520~620mm
  • Velocidad Máxima de Movimiento: 10mm/s
  • Velocidad Mínima de Movimiento: 0.5mm/s
  • Precisión de Posicionamiento: 0.01mm
  • Diseño de columna ligero tipo marco para estabilidad a largo plazo
Componentes de Plataforma
  • Material: Mármol
  • Especificación: 500*800, 500*1000
  • Diseño de una sola pieza con estructura compacta para un fácil mantenimiento
Acerca de UNIMETRO
Construyendo su Negocio con Soluciones Profesionales de Metrología
UNIMETRO es un fabricante profesional de equipos de metrología con más de 10 años de experiencia. Ofrecemos productos de alto rendimiento a precios razonables y damos la bienvenida a socios profesionales de mercados globales.
Nuestros Servicios
UNIMETRO se compromete a proporcionar los mejores productos y soluciones de metrología, junto con un servicio postventa integral que incluye soporte en línea gratuito, actualizaciones de software y tiempos de respuesta rápidos.
Mercado Global
Damos la bienvenida a distribuidores y agentes en todo el mundo y brindamos soporte comercial y técnico completo. UNIMETRO ofrece consistentemente productos con la mejor relación precio-rendimiento y un servicio superior.
Soluciones OEM y Personalizadas
UNIMETRO ofrece servicios OEM para distribuidores y desarrolla soluciones de medición personalizadas a través de nuestro equipo técnico profesional. Consulte a nuestros ingenieros para requisitos especializados.
Información de la Empresa
Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 6 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 7 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 8 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 9
Nuestros Clientes y Agentes
Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 10 Sistema universal de medición de rugosidad y contorno multisensor con perfilómetro integrado 11
Preguntas Frecuentes
P1: ¿Son una fábrica o una empresa comercial?
R1: Somos una fábrica y respondemos en 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Nos especializamos en Máquinas de Medición por Visión, Máquinas de Medición por Coordenadas, accesorios CMM y VMM, y equipos de metrología relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional recomendará especificaciones adecuadas según la variedad de sus productos y sus requisitos de medición.
P4: ¿Aceptan servicio personalizado?
R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de las piezas frágiles para garantizar la fiabilidad del producto.
