Sistema de Medición de Contorno Digital de Alta Precisión para Engranajes, Poleas y Tornillos
Sistema de Medición de Contorno de Rugosidad Superficial
Los elementos medibles de todas las superficies incluyen tamaño, forma, rugosidad y ondulación. Muchos componentes de alto perfil requieren el análisis de todos estos elementos:
- Dimensiones: Formas funcionales de superficie definidas por la relación lineal entre radio, ángulo, distancia y características
- Forma: Desviación de la forma objetivo de la superficie (plana, esférica, cónica, etc.), típicamente causada por error de máquina
- Rugosidad: Causada por factores como herramientas de corte o procesos de mecanizado
- Ondulación: Efecto de máquina no ideal causado por vibración, rigidez insuficiente u otros factores inestables en el proceso
Características de la Serie SP2000
Mejor equilibrio entre rendimiento y costo con una relación precio/rendimiento superior
- Sensor de contorno digital de alta precisión
- Medición de contorno de alta precisión a gran escala y medición de microperfiles
- UNIMETRO utiliza de forma innovadora un nuevo sensor digital que ofrece una precisión lineal hasta cinco veces mejor que los sensores de codificador digital tradicionales
- Capacidad 10x para medir contornos pequeños cumpliendo con los requisitos de medición a gran escala
- Las aplicaciones típicas incluyen rodamientos de bolas de ranura profunda, rodamientos de rodillos cónicos y ranuras de husillo de bolas para la medición del valor R, desviación de configuración y valor Pt
Aplicaciones de Medición

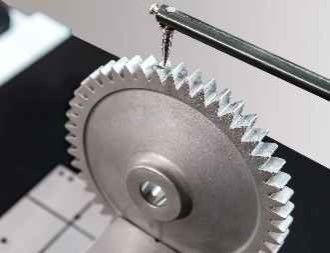

Engranaje

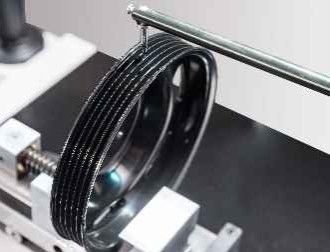

Polea

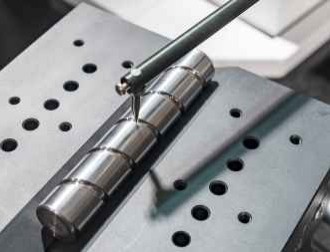

Tornillo

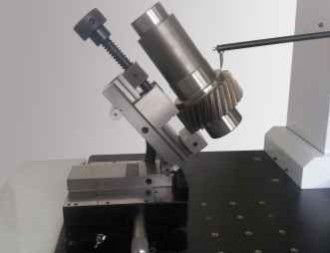

Engranaje Helicoidal
Especificaciones Técnicas
| Especificación |
SP2012G-tdo |
| Rango de Medición |
|
| Eje X |
120mm |
| Eje Z |
420mm |
| Eje Z1 |
±12.5mm |
| Precisión |
|
| Precisión lineal Z1 |
±(0.8+|0.15H|)µm |
| Arco |
±(1.5+R/12)µm |
| Ángulo |
±1′ |
| Rectitud |
0.5µm/100mm |
| Velocidad de Avance |
|
| Eje X |
0.05~20mm/s |
| Eje Z |
0.2~20mm/s |
Funciones de Medición
Análisis de perfil que incluye elementos lineales de varias superficies de piezas de trabajo, características de puntos, mediciones de distancia entre puntos y líneas, análisis de posición de elementos que incluyen distancia, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio. Capaz de análisis de rectitud, análisis de convexidad y análisis de perfil integral.
Componentes del Sistema
Sensor: Sensor de Perfil Digital de Bajo Ruido Serie PHP
- Resolución: 0.02-0.1µm
- Rango: ±7.5-±30µm
- Precisión Lineal: ±(0.7+|0.05H|)µm
- Potencia de Medición: 0.7kg
- Ruido de bulto muy bajo para medición de microperfiles en un rango amplio con excelente linealidad
Controlador: Controlador de Bajo Ruido DSH / Controlador Cerámico de Bajo Ruido DCH
- Recorrido del riel: 100-150mm/180~220mm
- Intervalo de número: 0.05~2µm/0.05~5µm
- Rectitud del contorno: 0.3µm/100mm
- Valor residual de rugosidad: ≤0.005µm
- Velocidad máxima de movimiento: 20mm/s
- Velocidad mínima de medición: 0.1mm/s
- El actuador de bajo ruido cumple con los requisitos de precisión de medición de perfil para piezas estándar
Miembro de Columna: Columna de Alta Velocidad CNF / Columna Larga de Alta Velocidad CNFL
- Rango: 320~420mm / 520~620mm
- Velocidad máxima de movimiento: 20mm/s
- Velocidad mínima de movimiento: 0.2mm/s
- Precisión de posicionamiento: 0.005mm
- Columna de alta velocidad con diseño de marco, construcción a largo plazo indeformable
Componentes de Plataforma: Mesa de Máquina Ergonómica Integral MPE
- Material: Mármol
- Especificación: 500*800, 500*1000
- Diseño integral con estructura compacta para un mantenimiento conveniente
- El diseño ergonómico reduce la fatiga del operador
