Sistema de medición de perfiles digitales inductivos para análisis de contornos y superficies

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Número de modelo:	SE1000

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Condiciones de pago:	T/T
Capacidad de la fuente:	15SET POR MES

Mejor precio Contactar ahora

Información detallada

Sensor:

Sensor de contorno de tipo inductivo estándar

Software:

Sistema de medición de contornos CMS

Solicitante:

SE1618, perfilador de rugosidad SE posición 2 1517, lente asférica, pantalla de teléfono móvil, etc.

Resaltar:

instrumento de medida del contorno

instrumento de medida de la aspereza

Descripción de producto

Sistema de medición de perfiles digitales inductivos para el análisis de contorno y superficie

Medición del perfilador de la máquina de medición de contornos digitales

Máquina de medición de contorno de tipo inductivo

Fundamentos del análisis de mediciones de superficie

Todas las superficies contienen elementos medibles, incluyendo el tamaño, la forma, la rugosidad y la ondulación.

Las dimensiones:Formas funcionales de la superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
Tipo de la pieza:Desviación de la forma de la superficie objetivo (plano, esfera, cono, etc.), causada típicamente por un error de la máquina
La rugosidad:Causado por factores tales como herramientas de corte o procesos de mecanizado
La onda:Efectos no ideales de la máquina resultantes de vibraciones, de una rigidez insuficiente u otros factores de inestabilidad del proceso

Sección SE1000

Tipo estándar con bajo costo de uso

Sensor de perfil inductivo para mediciones de contorno de alto precisión de pequeño alcance.El principio de medición permite una resolución máxima con una subdivisión lineal infinita, eliminando las limitaciones inherentes de precisión.

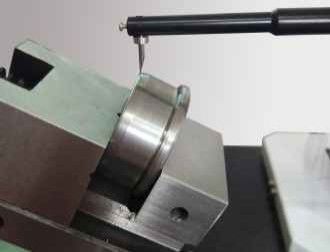

Las aplicaciones industriales incluyen la medición de superficies de contorno a pequeña escala, como las mediciones de rodillos y carriles de la industria de rodamientos (generalmente 5-10 μm), la medición del grosor de la pantalla del teléfono móvil,Revestimiento de pantalla de retroiluminación, y medición del grosor del recubrimiento de circuitos impresos en la industria de la telefonía móvil.

Aplicaciones de medición

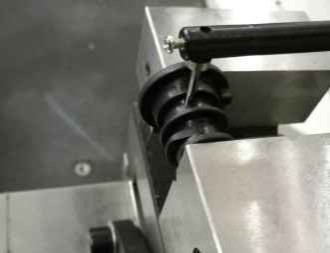

SE1618 & SE Perfilador de rugosidad Posición 2 1517

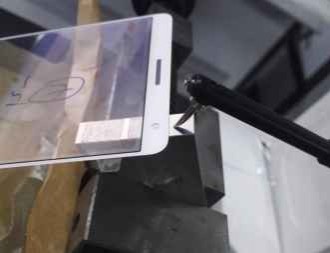

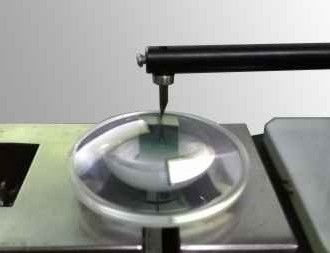

Aplicaciones de pantallas de lentes asféricos y teléfonos móviles

Especificaciones técnicas

Especificación	Detalles
Número de modelo	Sección 1
Rango de medición	El eje X: 100 mm El eje Z: 320 mm. El eje Z1: ±0,5 mm~±5 mm/65536:1
Precisión	Z1 Precisión lineal: 0,15% de las horas de trabajo. Pt: ± 0,3 μm Ángulo: ±2′ Se aplicarán las siguientes medidas:
Velocidad de conducción	El eje X: 0,1 a 10 mm/s El eje Z: 0,5-10 mm/s
Funciones de medición	Análisis del perfil, incluidos los elementos de línea, las características puntuales, las mediciones de distancia, el paralelismo, la perpendicularidad, el ángulo, la profundidad de ranura, el ancho de ranura, el radio, el análisis de rectitud, el análisis de convexidad,y análisis de perfiles

Componentes del sistema

Sensor: Sensor de perfil inductivo de la serie E

Resolución: 65536:1 / 262144:1
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Precisión lineal: 0,15%/0,07%
Potencia de medición: 0,7 mg
Características: La relación flexibilidad exactitud/rango ofrece ventajas superiores para la medición de micro perfiles en comparación con los sensores digitales

Conducción: Conducción estándar DS / Conducción cerámica DC

Viaje por ferrocarril: 100-150 mm
Intervalo de número: 0,2 a 2 μm
Se aplicará el método siguiente:
Valor residual de rugosidad: ≤ 0,02 μm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de medición: 0,1 mm/s
Características: El rendimiento del accionamiento estándar cumple con los requisitos de precisión de medición del contorno a nivel parcial; compatible con sensores de rugosidad para mediciones superiores a Ra 0,1 micrones

Miembro de la columna: Tipo estándar CNS / Tipo estándar CNSL Columna larga

Rango: 320 ~ 420 mm / 520 ~ 620 mm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de movimiento: 0,5 mm/s
Precisión de posicionamiento: 0,01 mm
Características: Diseño ligero con construcción de columna de tipo marco para una estabilidad a largo plazo sin deformación

Componentes de la plataforma: Máquina estándar integrada MPM

Material: Mármol
Especificación: 500 × 800, 500 × 1000
Características: Diseño de una sola pieza con estructura compacta para un mantenimiento fácil y una eficiencia de costos
