Sistema de medición de contornos y perfiles de superficie CMS con tecnología de perfilómetro

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Número de modelo:	SP1000

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Condiciones de pago:	T/T
Capacidad de la fuente:	15SET POR MES

Mejor precio Contactar ahora

Información detallada

Sensor:

Sensor de contorno digital

Software:

Software de medición de contornos CMS

Solicitante:

Anillo de aceite del motor, herramienta de rectificado de pistones, rodamiento, núcleo axial....

Resaltar:

equipo de medida del contorno

instrumento de medida de la aspereza

Descripción de producto

Sistema de medición del perfil de superficie y del contorno CMS con tecnología de perfilómetro

Máquina de medición de contorno de tipo digital

Los elementos medibles de todas las superficies incluyen el tamaño, la forma, la rugosidad y la ondulación.

Las dimensiones:Formas funcionales de la superficie definidas por la relación lineal entre radio, ángulo, distancia y características
Tipo de la pieza:Desviación de la forma objetivo de la superficie (plano, esfera, cono, etc.), generalmente causada por un error de la máquina
La rugosidad:Causado por factores tales como herramientas de corte o procesos de mecanizado
La onda:Efecto de la máquina no ideal causado por vibraciones, rigidez insuficiente u otros factores inestables en el proceso

Características de la serie SP1000

Tipo estándar con bajo coste de uso
Sensor de contorno digital
Capacidad de profilometría a gran escala

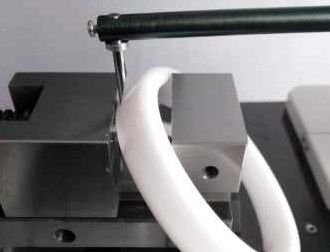

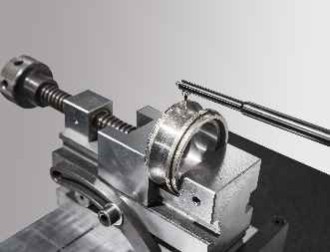

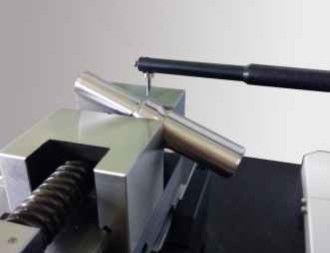

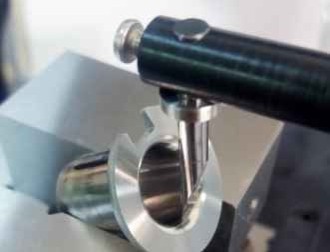

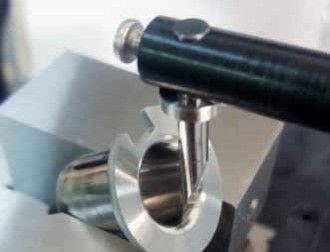

Ejemplos de casos de medición

Especificaciones recomendadas

Especificación	Detalles
Número de modelo	Se aplicarán las disposiciones siguientes:
Rango de medición Eje X	120 mm
Rango de medición eje Z	Cuadrados de las placas
Rango del eje Z1	Se aplicarán las siguientes medidas:1
Z1 Precisión lineal	0.07 por ciento de las f.s.
Precisión del ángulo	± 1′
La rectitud	0.3 μm/100 mm
Velocidad del eje X	0.05 ~ 20 mm/s
Velocidad del eje Z	0.2~20 mm/s
Funciones de medición	Elementos de línea, características puntuales, distancias, paralelismo, perpendicularidad, ángulo, profundidad de ranura, anchura de ranura, radio, análisis de rectitud, análisis de convexidad, análisis de perfil

Componentes del sistema

Sensor de contorno digital de la serie P

Resolución: 65536:1 / 262144:1
Las medidas de ensayo se aplicarán en el caso de los equipos de ensayo con una capacidad de ensayo superior a 300 W.
Precisión lineal: R: ± 7%/± 4%, C:0.15%/0.07%
Ruido residual: ≤ 0,025 μm/≤ 0,02 μm
Referencia de rugosidad: Guía, sin guía
Sensor de inductancia integrado de alta precisión para medir la rugosidad y el perfil con cambio de aguja

Opciones del conductor

Viaje por ferrocarril: 100-150 mm
Intervalo de números: 0,2 a 2 μm
Dirección del contorno: 0,5 μm/100 mm
Valor residual de rugosidad: ≤ 0,02 μm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de medición: 0,1 mm/s
El accionamiento estándar cumple con los requisitos de precisión de medición de contorno a nivel parcial

Componentes de columna

Rango: 320 ~ 420 mm / 520 ~ 620 mm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de movimiento: 0,5 mm/s
Precisión de posicionamiento: 0,01 mm
Diseño ligero con columna de tipo marco para una estabilidad a largo plazo

Componentes de la plataforma: Máquina estándar integrada MPM

Material: Mármol
Especificación: 500*800, 500*1000
Diseño de una sola pieza con estructura compacta para un fácil mantenimiento
