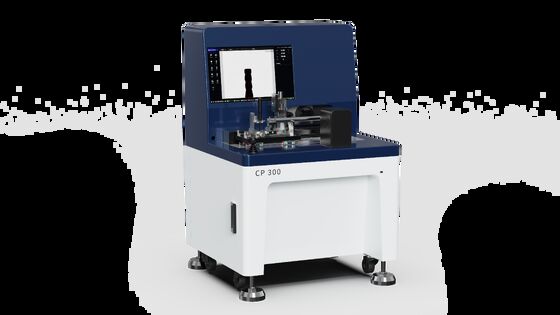

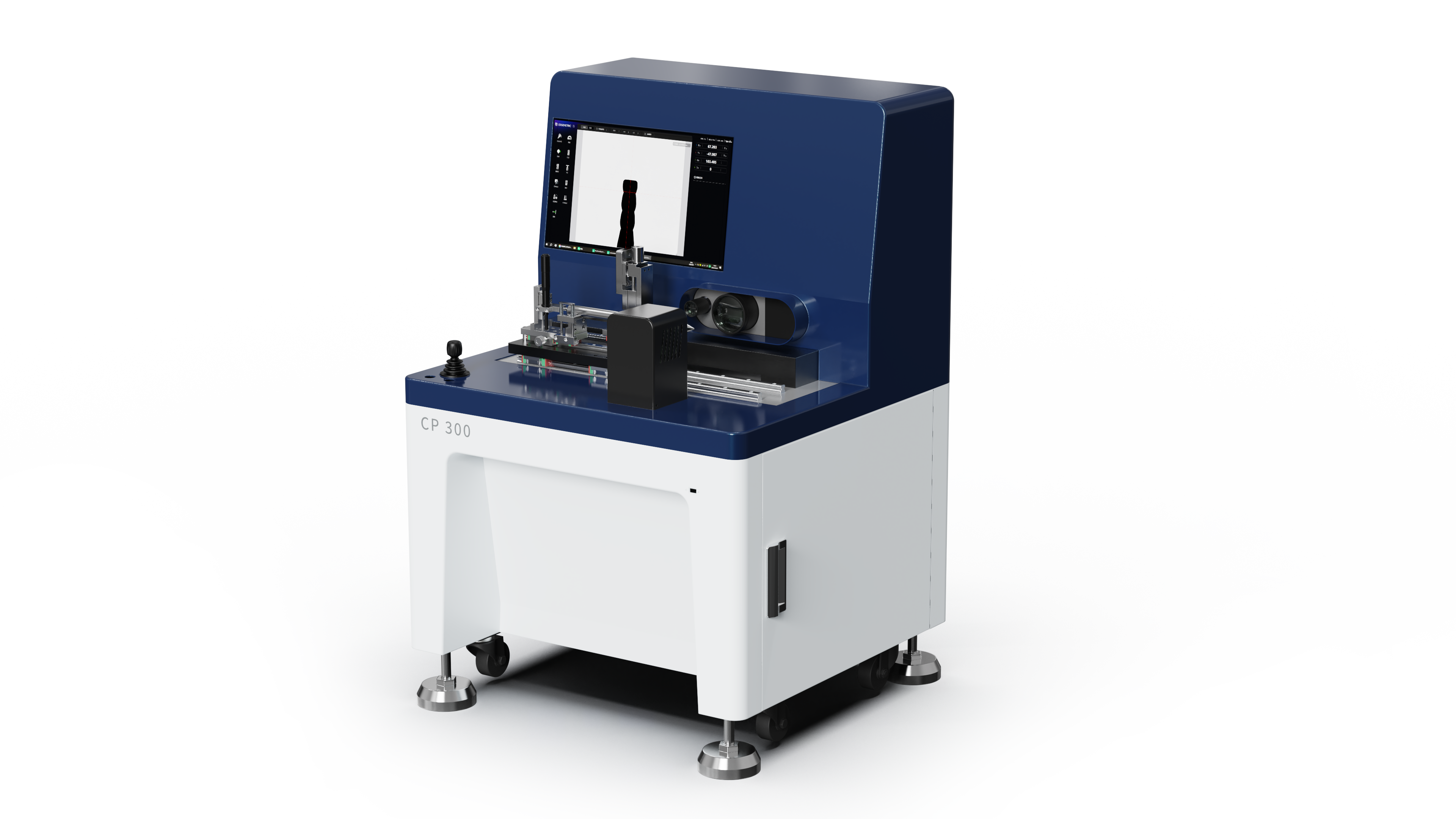

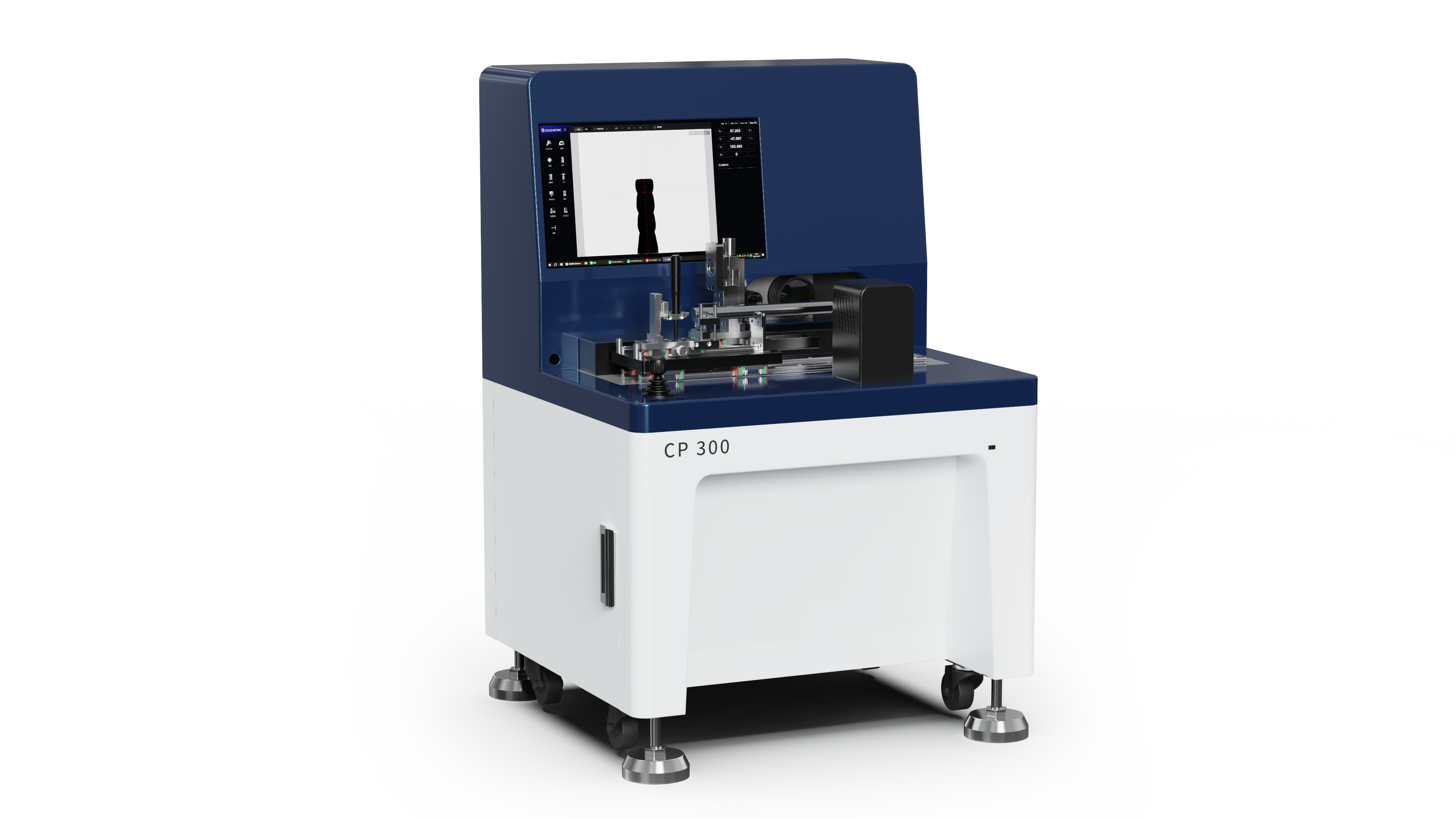

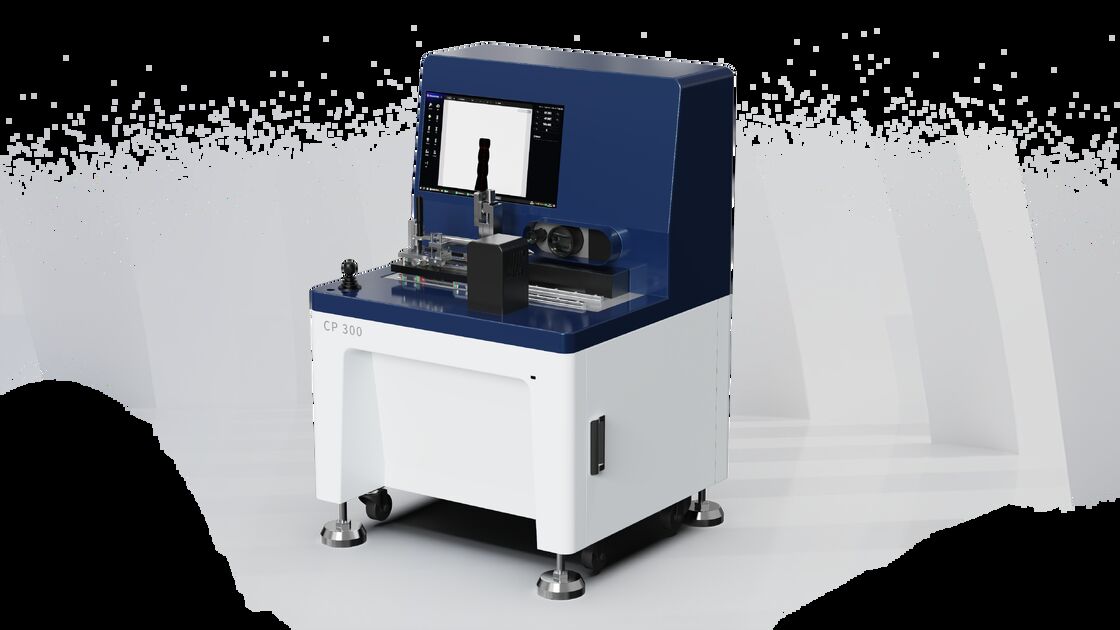

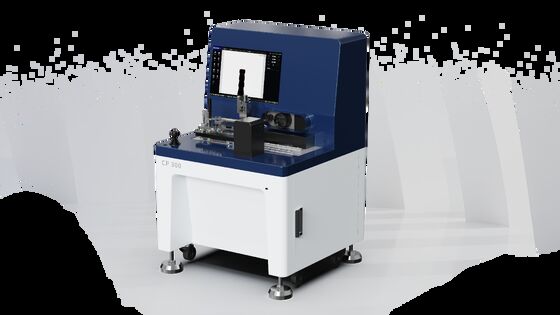

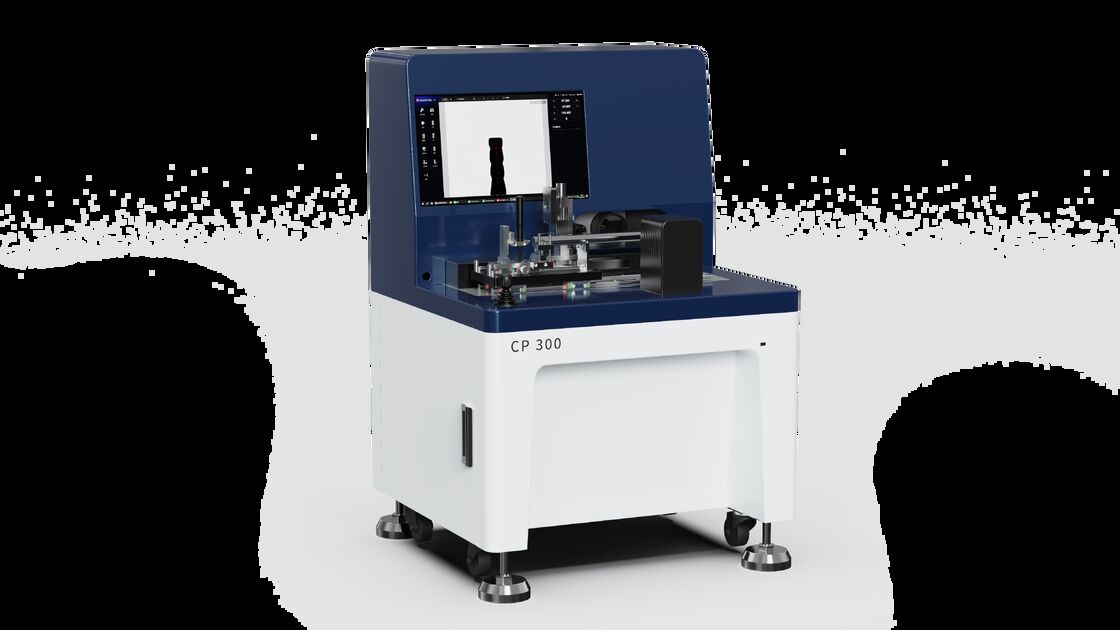

Cutter Profiler CP300: Instrumento de medición de perfiles de herramientas 2D automático de alta precisión

CP 300 es un dispositivo de medición automatizado de alta precisión dedicado al perfil 2D de herramientas de corte. Abandonando la compleja reconstrucción de la topografía 3D, regresa a la esencia de la medición de perfiles, logrando una evaluación cuantitativa rápida, estable y repetible de las características del perfil, como fresas de extremo esférico, herramientas de punta esférica y herramientas conformadas con imágenes ópticas y precisión mecánica excepcionales. Es un punto de control de calidad confiable en el proceso de fabricación y reafilado de herramientas de corte.

• Hardware y sistema de imágenes de alta precisión:

  1.Plataforma óptica de precisión: equipada con una lente de zoom de alta resolución y una cámara industrial de alta definición, combinada con un diseño óptico telecéntrico, reduce eficazmente los errores de perspectiva y obtiene imágenes de perfil de corte claras, sin distorsiones y con bordes nítidos.
  2.Sistema mecánico de alta rigidez: al adoptar una transmisión de guía lineal de alta precisión y un eje giratorio, garantiza la suavidad del movimiento de escaneo y la precisión del posicionamiento, sentando una base sólida para mediciones repetidas.
  3.Sistema inteligente de medición de doble lente: la lente de bajo aumento tiene un campo de visión más amplio para una captura rápida y una medición general del perfil completo de herramientas de gran tamaño; la lente de gran aumento proporciona una mayor resolución para medir los detalles microscópicos del perfil de cortadores o piezas clave de pequeño diámetro. La colaboración inteligente del sistema de doble lente satisface las necesidades de medición de perfiles de alta precisión y rango completo de herramientas desde tamaños micro hasta grandes sin reemplazo manual de lentes.

• Funciones de análisis y software inteligentes y eficientes:

  1.Medición automática con un clic: programas de medición preestablecidos para varias herramientas estándar (por ejemplo, fresas de extremo esférico y herramientas de punta esférica) para realizar el proceso completamente automático desde el posicionamiento y el escaneo hasta la evaluación.
  2.Comparación inteligente de contornos: admite la importación de dibujos CAD estándar (DXF), la comparación automática con los contornos medidos, la generación rápida de mapas de color de desviación e informes de dimensiones detallados para un juicio intuitivo de calificación.
  3.Biblioteca rica de parámetros de perfil: analiza y genera automáticamente docenas de parámetros geométricos de perfil, como radio de arco, ángulo, distancia y puntos de coordenadas para satisfacer diversas necesidades de inspección.

• Excelente estabilidad y usabilidad:

  1.Excelente repetibilidad: basándose en una estructura mecánica estable y un sistema de control preciso, logra una repetibilidad de medición a nivel de micras, lo que garantiza resultados de medición consistentes y confiables en diferentes lotes y operadores.
  2.Proceso de operación simplificado: la interfaz de software fácil de usar y el diseño de operación estilo asistente reducen en gran medida la dependencia de la experiencia profesional de los operadores y reducen los costos de capacitación.
  3.Diseño industrial robusto: con buena adaptabilidad ambiental, puede implementarse de manera estable en salas de inspección o entornos cercanos al sitio de producción.
