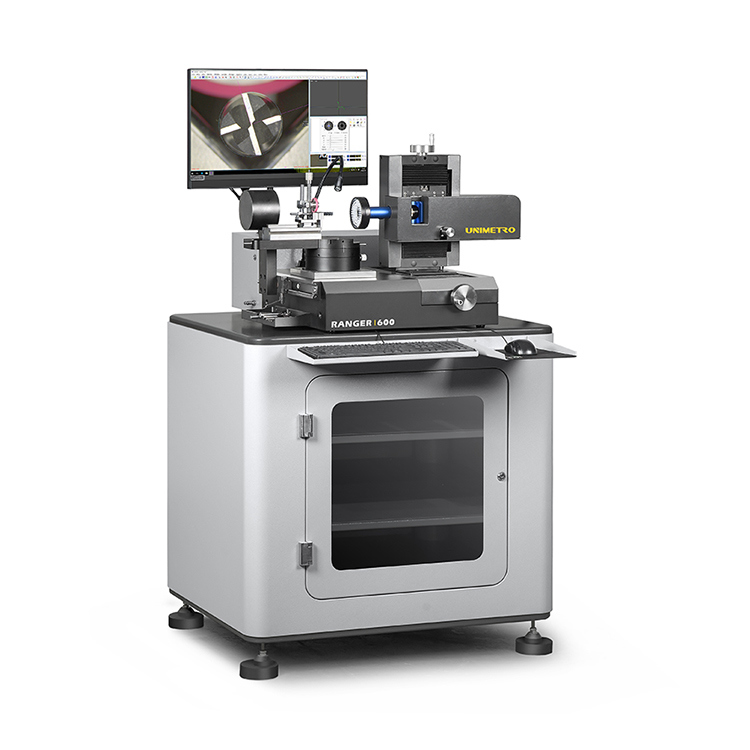

Sistema de inspección de herramientas UNIMETRO RANGER600 para fresado
Aplicación del producto
El sistema de inspección de herramientas UNIMETRO RANGER600 es la máquina de medición universal para taladros, fresas y avellanadores con un sistema de iluminación flexible. Gracias a su diseño compacto y gran estabilidad, el RANGER600 puede utilizarse en salas de metrología, recepción de inspección o directamente en producción.
Configurado con el software de medición universal SMARTOOL, este sistema es el instrumento ideal para todo tipo de herramientas de corte de metal, desde la verificación rápida de criterios únicos (como el contorno exterior o los ángulos) hasta el control completo de geometrías de herramientas especiales. Los usuarios pueden lograr fácilmente un flujo de trabajo PUT-MEASURE-ANALYSE con el RANGER600.
Especificaciones técnicas
| Parámetro |
Valor |
| recorrido del eje X |
80mm |
| Recorrido del eje Y |
60mm |
| Rango de medición del eje Z |
60mm |
| Diámetro máximo de la herramienta |
50mm |
| Longitud máxima de la herramienta |
300 mm |
| Distancia de trabajo |
90mm |
| Lente |
Lente de zoom abollada de 0,7-4,5X |
| Cámara |
Cámara HD de 2 M píxeles/cámara HD de 5 M píxeles (opcional) |
| Resolución de escala lineal |
0,0001 mm |
| Aumento |
12,6X~79,2X/25,2X~158,4X (opcional) |
| Campo de visión |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional) |
| Precisión de medición |
X~Y,(2,5+L/100)μm, L es la longitud medida |
| ordenador personal |
Sistema de PC TODO EN UNO, sistema operativo Windows 10, con monitor LCD de 24" |
| Iluminación |
Anillo de luz LED de 8 secciones, luz de contorno y luz auxiliar flexible, todo controlado por software y programable |
| Formato de entrada |
archivos DXF |
| Formato de salida |
EXCEL, DXF |

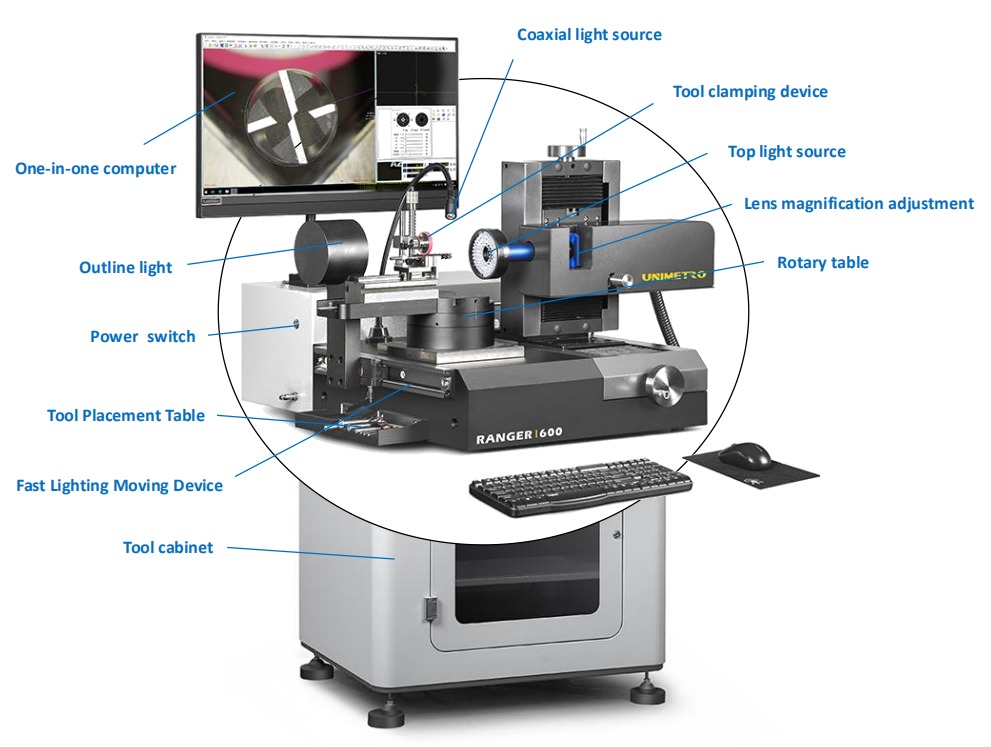

Funciones de diseño avanzadas
- Diseño ergonómico con construcción sólida.
- Captura y visualización de imágenes HD con aumento de microscopio opcional
- Bloque en V estable para sujetar y alinear de forma segura las herramientas
- Ángulos de medición mecánicos fijos de 0° y 90° en platina giratoria
- Codificador de alta precisión en mesa giratoria para una ubicación precisa del ángulo
- Anillo de luz LED programable con iluminación de contorno y luz auxiliar
- Software de medición SMARTOOL con funciones de herramientas de corte especializadas
- Detección automática de bordes y medición rápida de ángulos con retícula
- Funciones de comparación de elementos CAD
- Exportación de resultados de medición a archivos EXCEL o CAD
- Sistema de PC TODO EN UNO para mayor estabilidad
Capacidades de medición de múltiples ángulos

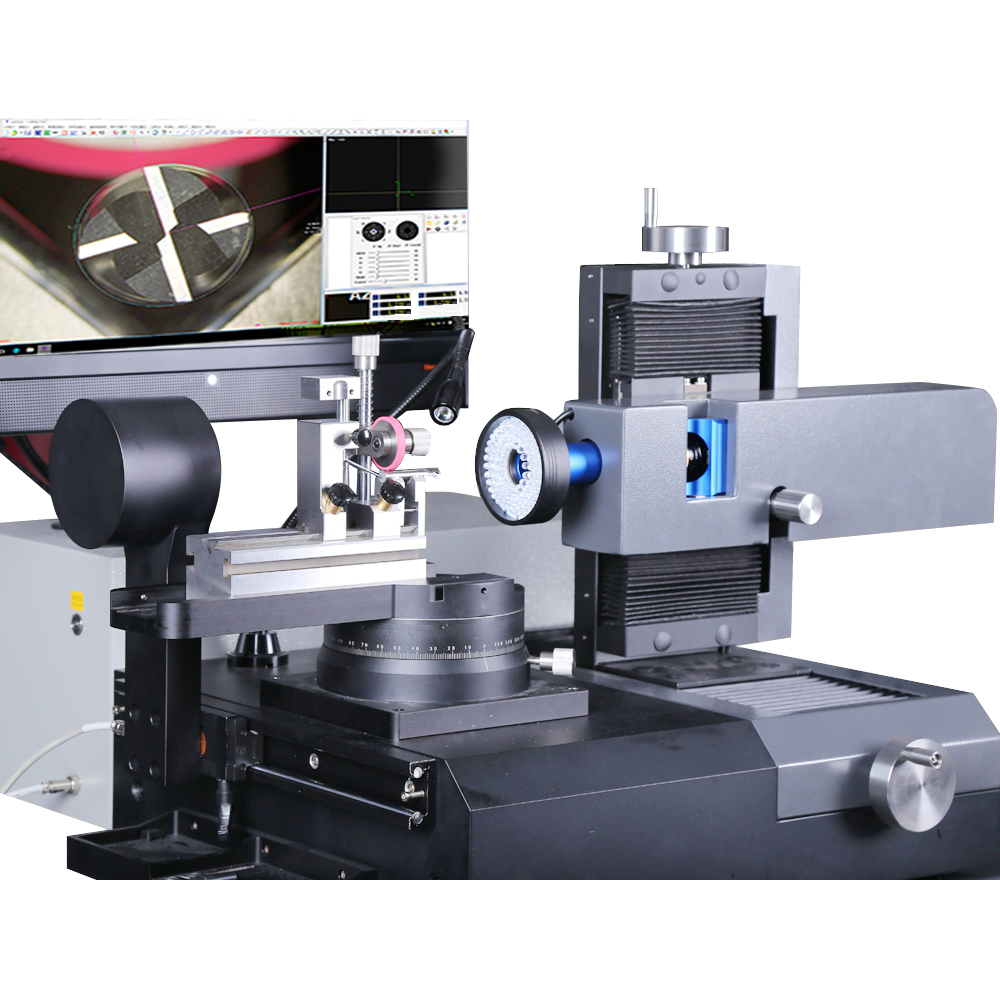

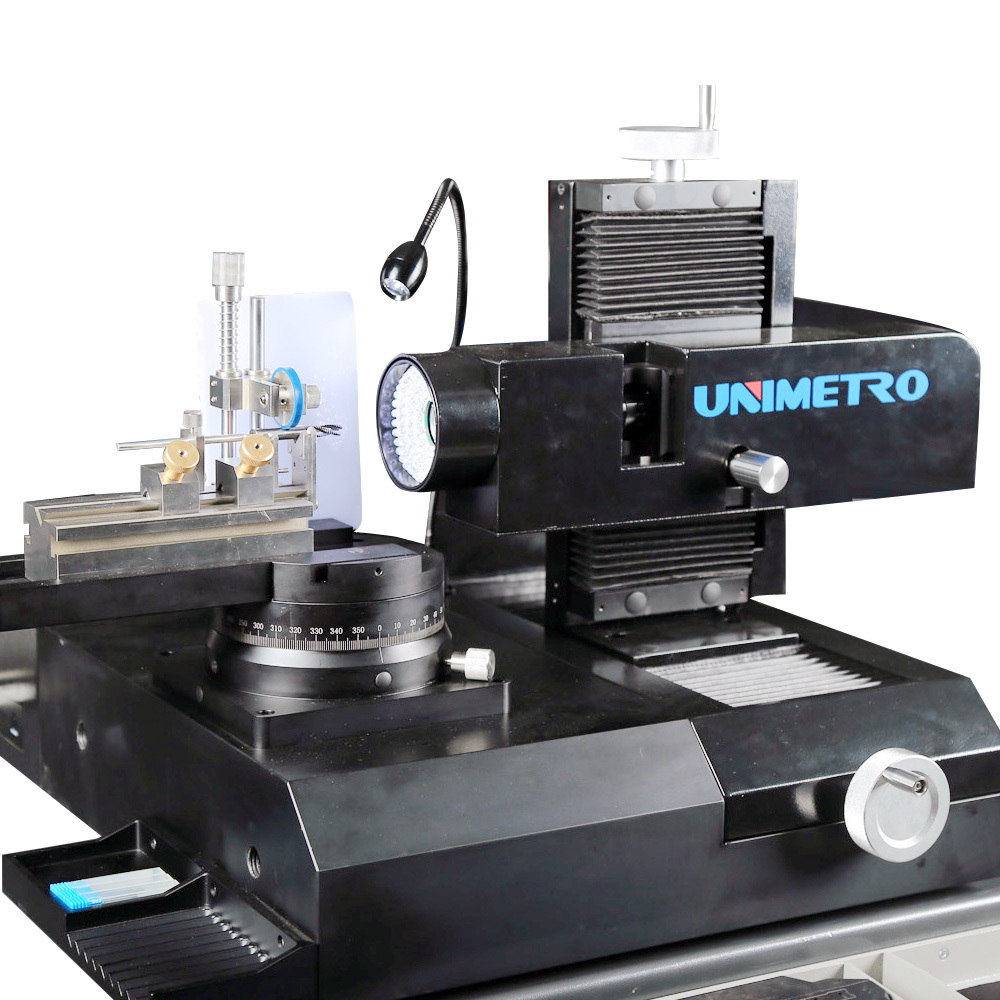

La mesa giratoria ofrece dos ángulos fijos mecánicos (0° y 90°) para un posicionamiento preciso de la herramienta. La posición 0° permite medir el extremo de la herramienta, el extremo de la herramienta - eje central y el extremo de la herramienta - ángulo frontal. La posición de 90° facilita la medición del ángulo de hélice, el ángulo frontal axial, el primer ángulo trasero, el segundo ángulo trasero y el ángulo del borde inclinable. Se pueden ubicar con precisión ángulos adicionales utilizando el codificador integrado, y las lecturas de ángulos se muestran en el software.
Sistema de iluminación

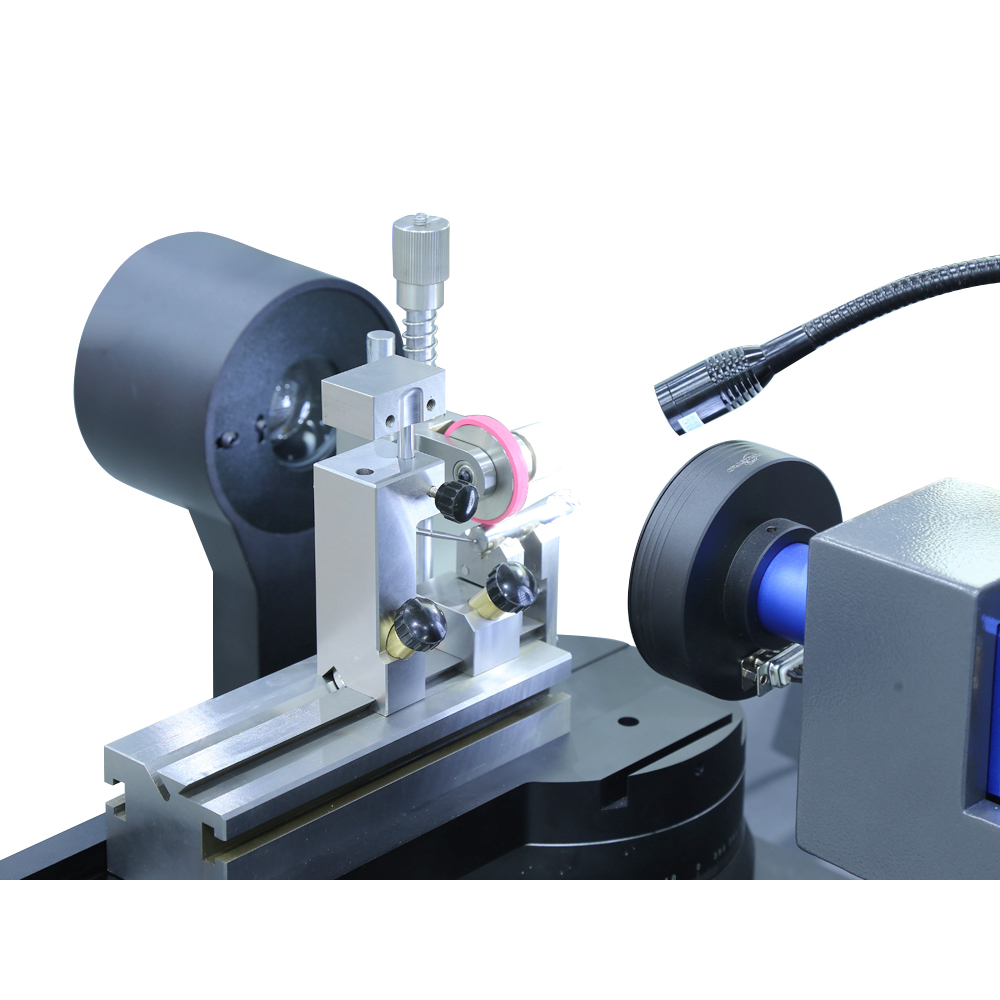

El sistema incluye una luz adicional regulable en un brazo flexible para mejorar la imagen localizada y un módulo de luz LED de contorno de trayectoria de luz paralela que se mueve a lo largo del eje X para proporcionar una imagen óptima de los contornos de la herramienta.
Características de la estación de trabajo

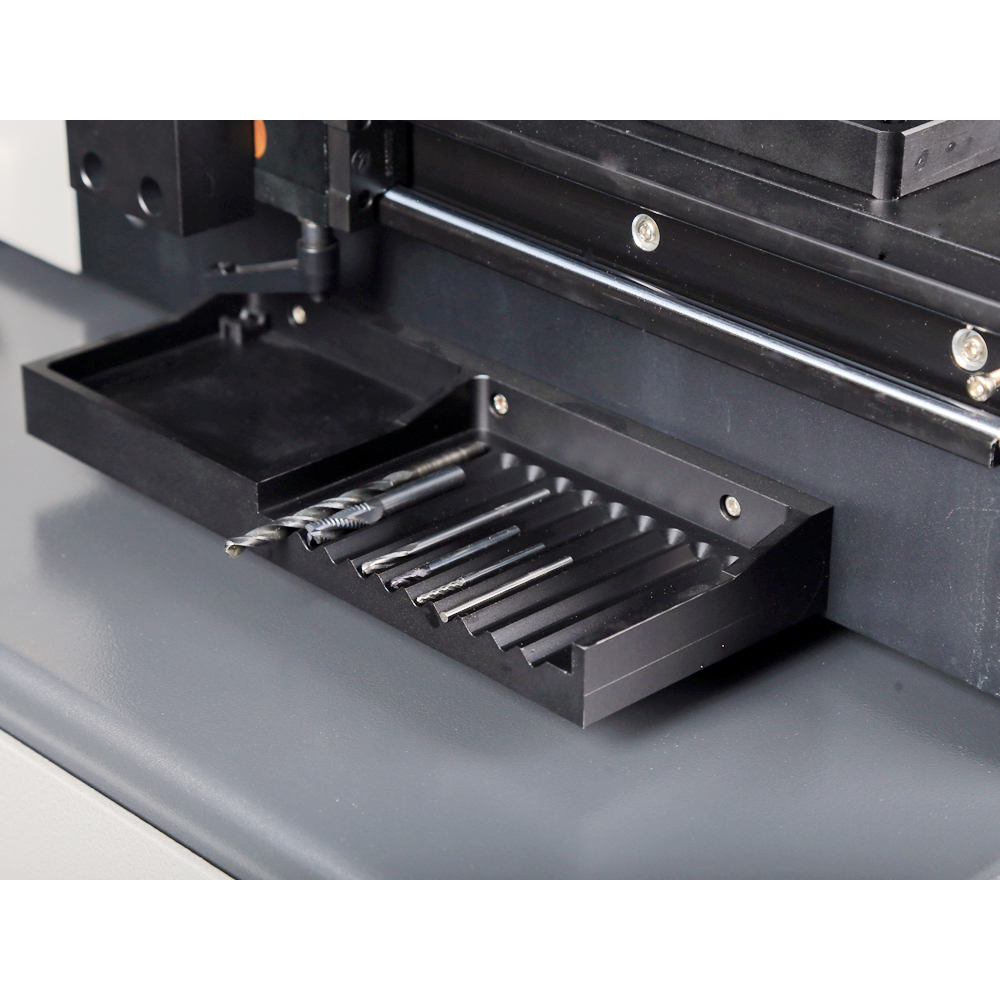

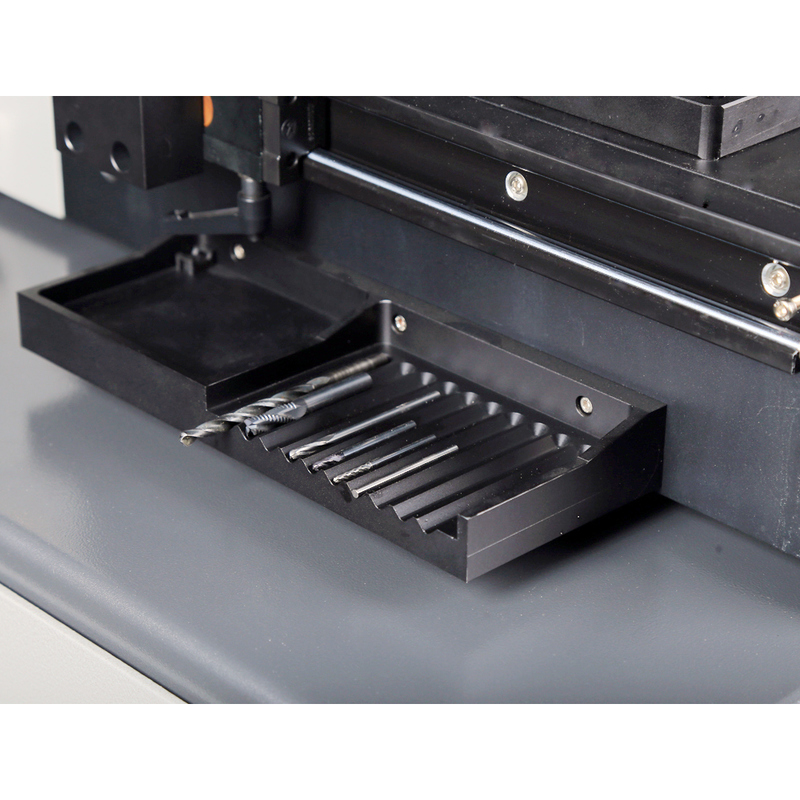

El sistema cuenta con una estación de trabajo sólida con un práctico espacio de almacenamiento y un portaherramientas de varias secciones integrado para una preparación organizada de las herramientas.
Software de medición SMARTOOL
El software de medición de herramientas de corte SMARTOOL está desarrollado en base a tecnología de medición óptica y digital de alta precisión. Ofrece un funcionamiento intuitivo con numerosos algoritmos de medición y evaluación diseñados específicamente para herramientas fabricadas o afiladas en operaciones de rectificado.
Características del software
- Visualización de imágenes de alta resolución con interfaz gráfica
- Vista dinámica de la curva de detección de bordes en tiempo real
- Medición rápida de ángulos con retícula giratoria
- Función de comparación CAD para la evaluación de la geometría de la herramienta
- Todas las teclas de función y paneles de control se muestran en la ventana del software
Capacidades de medición
El sistema puede medir varios ángulos y características de la herramienta, incluidos el ángulo de hélice, el ángulo frontal axial, los ángulos posteriores, el ángulo del borde inclinable, las geometrías del extremo de la herramienta y más.
Acerca de UNIMETRO
UNIMETRO es un fabricante profesional de metrología con más de 10 años de experiencia, que ofrece productos de alto rendimiento a precios razonables. Proporcionamos soluciones completas de medición de alta precisión y damos la bienvenida a socios profesionales de los mercados globales.
Nuestras capacidades
- Más de 10 años de experiencia en fabricación de metrología
- Línea de producción completa que incluye componentes ópticos centrales.
- Equipo especializado que ofrece soluciones de medición flexibles
- Concepto de diseño modular que minimiza el servicio postventa.
- Diseño de ingeniería avanzado con impresión 3D y creación rápida de prototipos.
- Soporte del equipo de ingeniería las 24 horas
