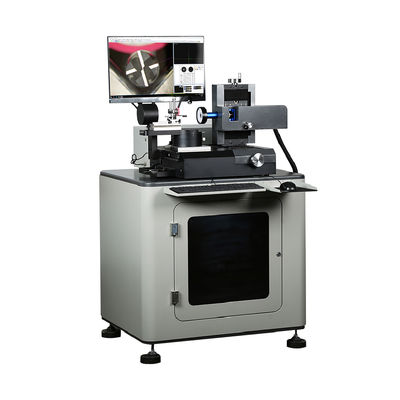

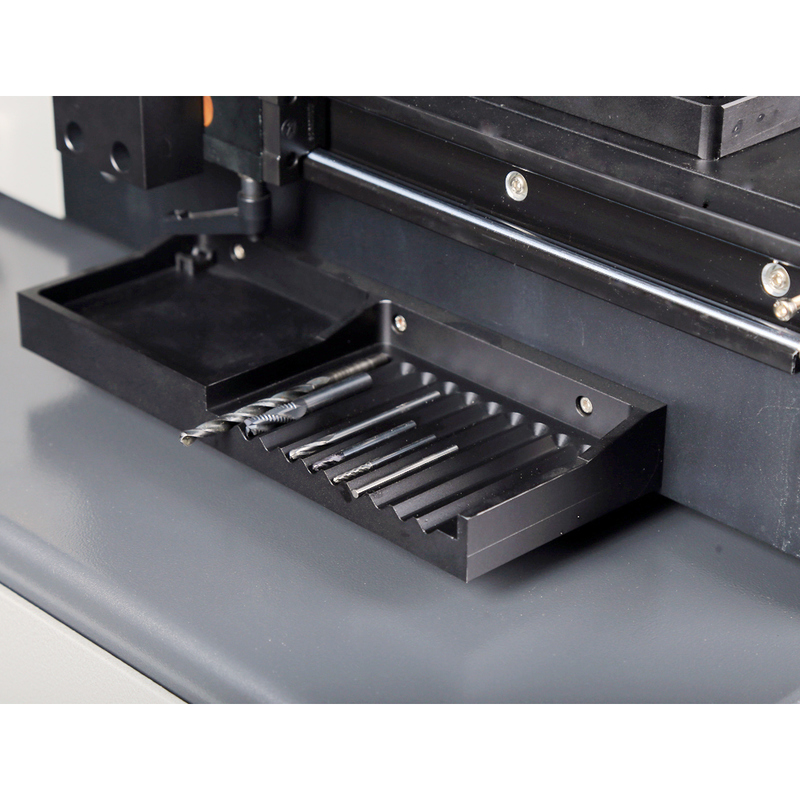

Sistema de inspección de herramientas de corte con rango de medición de 80 mm X, 60 mm Y y 60 mm Z

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Informacion basica
Lugar de origen: Guangdong, China
Nombre de la marca: UNIMETRO
Número de modelo: Ranger 600
Cantidad de orden mínima: 1
Precio: $15,600-22,000
Mejor precio Contactar ahora
Información detallada
recorrido del eje X: 80mm recorrido del eje Y: 60mm
Rango del eje Z: 60mm Diámetro de herramienta máxima: 50mm
Longitud de la herramienta máxima: 300 mm Distancia de trabajo: 90mm
Ampliación de la lente: 0.7-4.5x Resolución de la cámara: 2m Pixel HD (5m opcional)
Resolución de escala lineal: 0.0001m m Rango de aumento: 12.6x ~ 79.2x (25.2x ~ 158.4x opcional)
Campo de visión: 27*20 mm ~ 4.3*3.3 mm (13.5*10 mm ~ 2.3*1.6 mm opcional) Precisión de medición: X ~ y, (2.5+l/100) µm
Sistema de la PC: Todo en uno, Windows 10, 24 "LCD Tipo de la iluminación: Luz de anillo LED de 8 secciones, luz de contorno, luz auxiliar
Formato entrado: Archivos DXF Formato de salida: Excel, DXF
Resaltar:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Descripción de producto

Sistema de inspección de herramientas de fresado Herramienta VMM

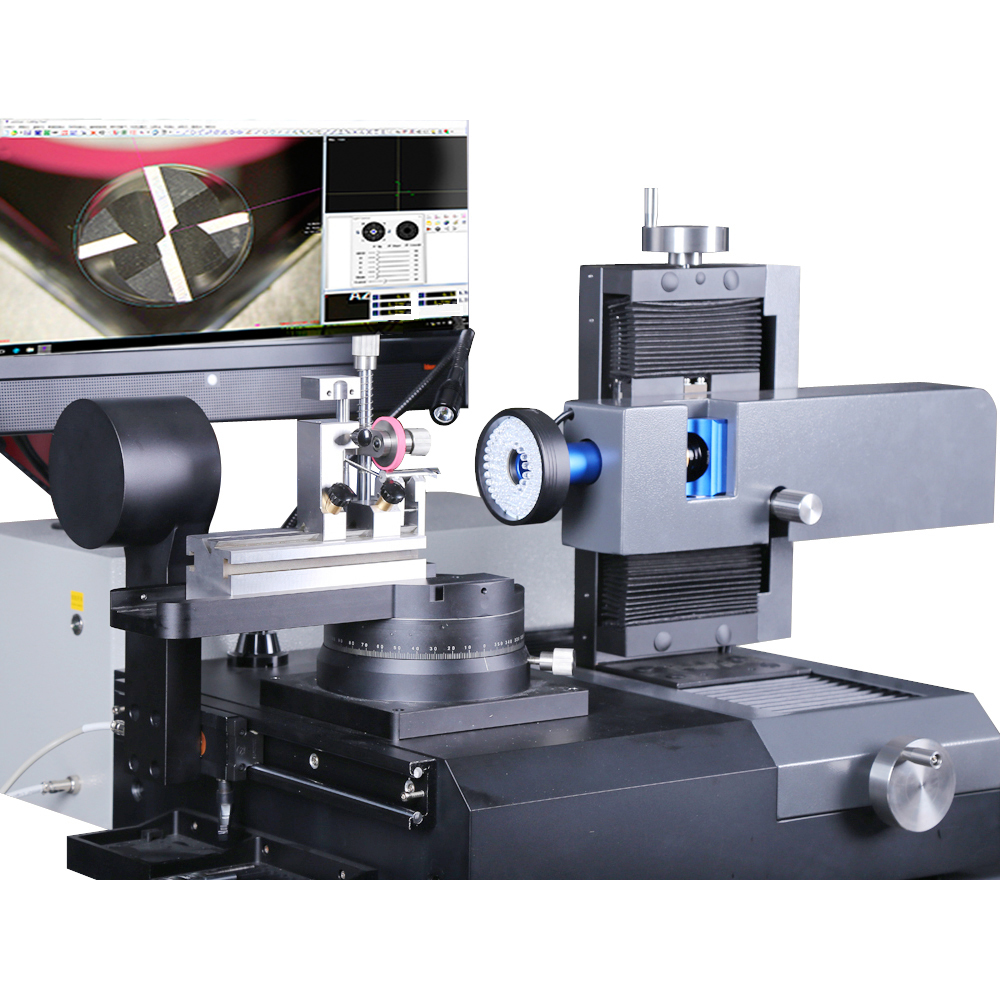

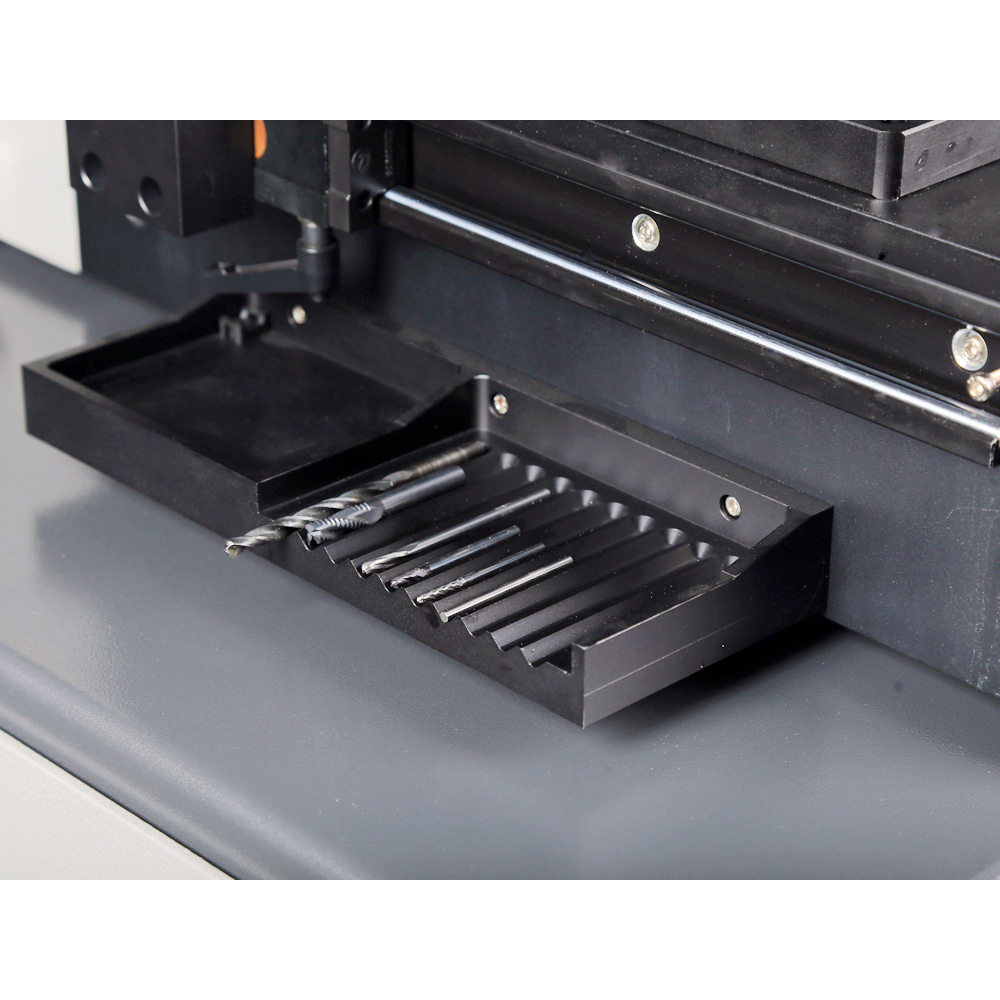

Milling Tool Inspection System Close-up of inspection system
Aplicación del producto
El sistema de inspección de herramientas UNIMETRO RANGER600 es una máquina de medición universal para taladros, fresas y avellanadores con un sistema de iluminación flexible. Gracias a su diseño compacto y gran estabilidad, el RANGER600 puede utilizarse en la sala de metrología, recepción de inspección o directamente en producción.
Configurado con el software de medición universal SMARTOOL, el RANGER600 es el instrumento ideal para todo tipo de herramientas de corte de metal, desde la verificación rápida de criterios únicos hasta el control completo de geometrías de herramientas especiales. Los usuarios pueden lograr fácilmente un proceso de medición PUT-MEASURE-ANALYSE con el RANGER600.
RANGER600 in operation System interface
Parámetros técnicos
recorrido del eje X 80mm
Recorrido del eje Y 60mm
Rango de medición del eje Z 60mm
Diámetro máximo de la herramienta 50mm
Longitud máxima de la herramienta 300 mm
Distancia de trabajo 90mm
Lente Lente de zoom abollada de 0,7-4,5X
Cámara Cámara HD de 2 M píxeles/cámara HD de 5 M píxeles (opcional)
Resolución de escala lineal 0,0001 mm
Aumento 12,6X~79,2X/25,2X~158,4X (opcional)
Campo de visión 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional)
Precisión de medición X~Y,(2,5+L/100)μm, L es la longitud medida
ordenador personal Sistema de PC TODO EN UNO, sistema operativo Windows 10, con monitor LCD de 24"
Iluminación Anillo de luz LED de 8 secciones, luz de contorno y luz auxiliar flexible, todo controlado por software y programable
Formato de entrada archivos DXF
Formato de salida EXCEL,DXF

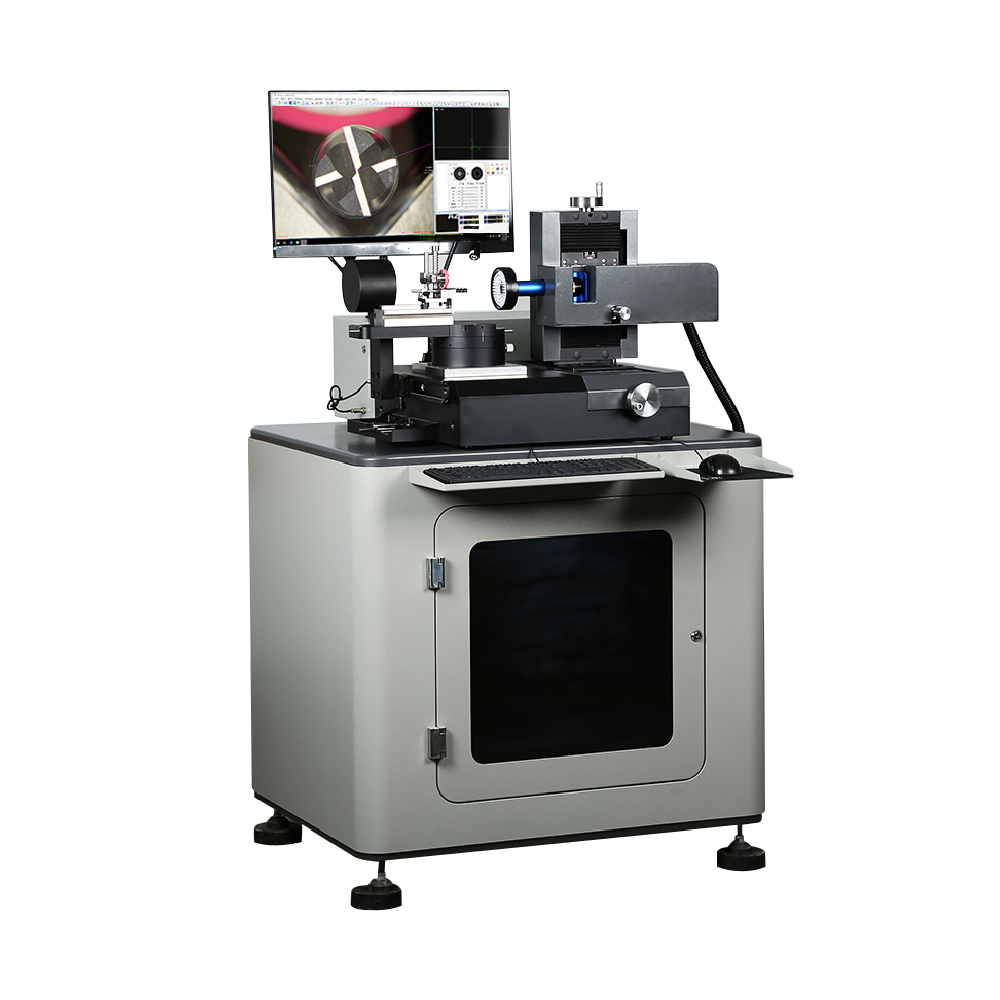

System components
Funciones de diseño avanzadas
  • Diseño ergonómico y construcción sólida.
  • Combinación de captura y visualización de imágenes HD con nivel de aumento de microscopio opcional
  • Bloque en V estable y preciso para sujetar y alinear fácilmente las herramientas
  • Ángulos de medición fijos mecánicos de 0 grados y 90 grados disponibles en la plataforma giratoria
  • Codificador de alta precisión integrado en la mesa giratoria para una ubicación precisa del ángulo
  • Anillo de luz LED programable de múltiples secciones para iluminación de superficies
  • Software de medición SMARTOOL con funciones específicas para herramientas de corte
  • Detección automática de bordes y medición rápida de ángulos con retícula
  • Funciones de comparación de elementos CAD disponibles
  • Los resultados de medición se envían rápidamente a un informe de archivo EXCEL o un archivo CAD
  • Sistema de PC TODO EN UNO para mayor estabilidad
Multiple angle measurement
Capacidades de medición de múltiples ángulos
La mesa giratoria del RANGER600 ofrece dos ángulos fijos mecánicos (0° y 90°) para una ubicación rápida y precisa del ángulo de la herramienta durante la medición. La posición 0° permite medir el extremo de la herramienta, el extremo de la herramienta - eje central y el extremo de la herramienta - ángulo frontal. La posición de 90° es adecuada para mediciones de ángulo de hélice, ángulo frontal axial, primer ángulo trasero, segundo ángulo trasero y ángulo de borde inclinable.
Para otros requisitos de ángulo, los usuarios pueden utilizar el codificador preciso integrado en la mesa giratoria, cuyas lecturas de ángulo se muestran en el software.

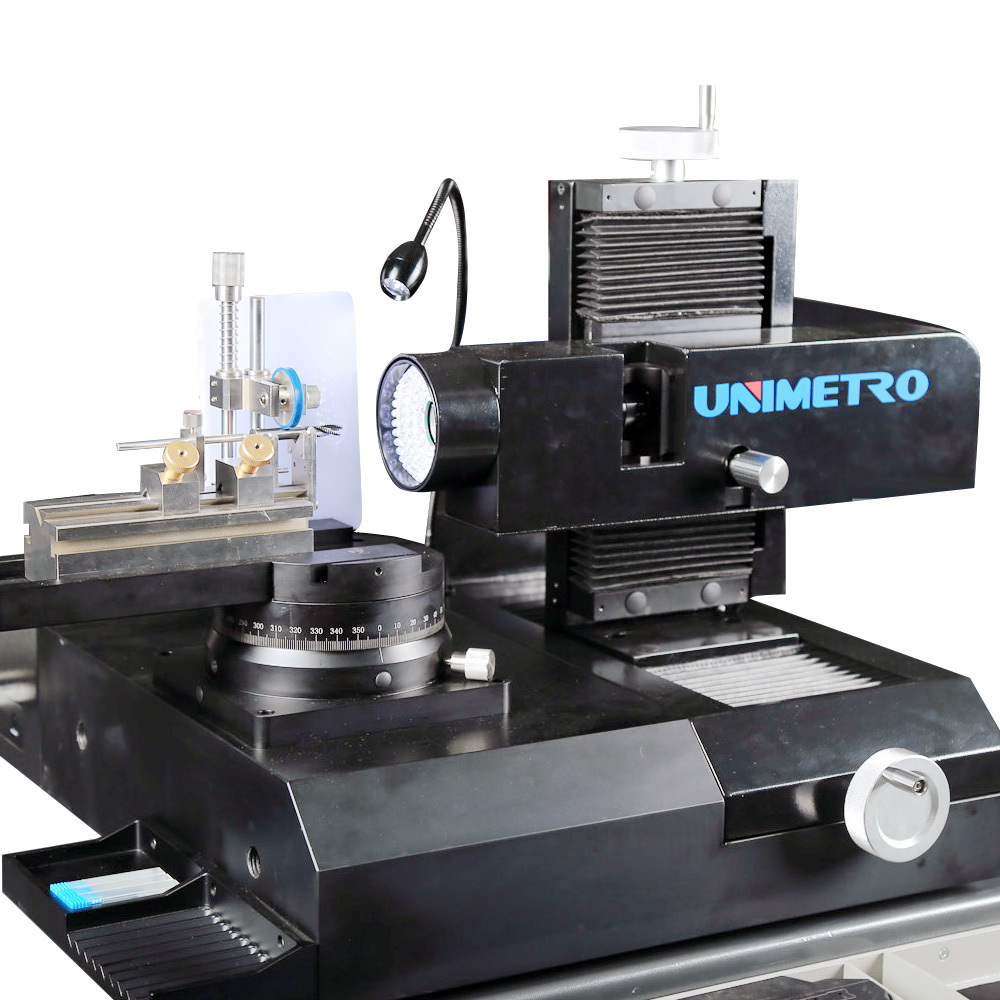

0 degree measurement 90 degree measurement
Sistema de iluminación
El sistema incluye una luz adicional regulable en un brazo flexible para mejorar la imagen local y un módulo de luz LED de contorno de trayectoria de luz paralela que se mueve a lo largo del eje X para proporcionar imágenes óptimas para la medición del contorno de la herramienta.

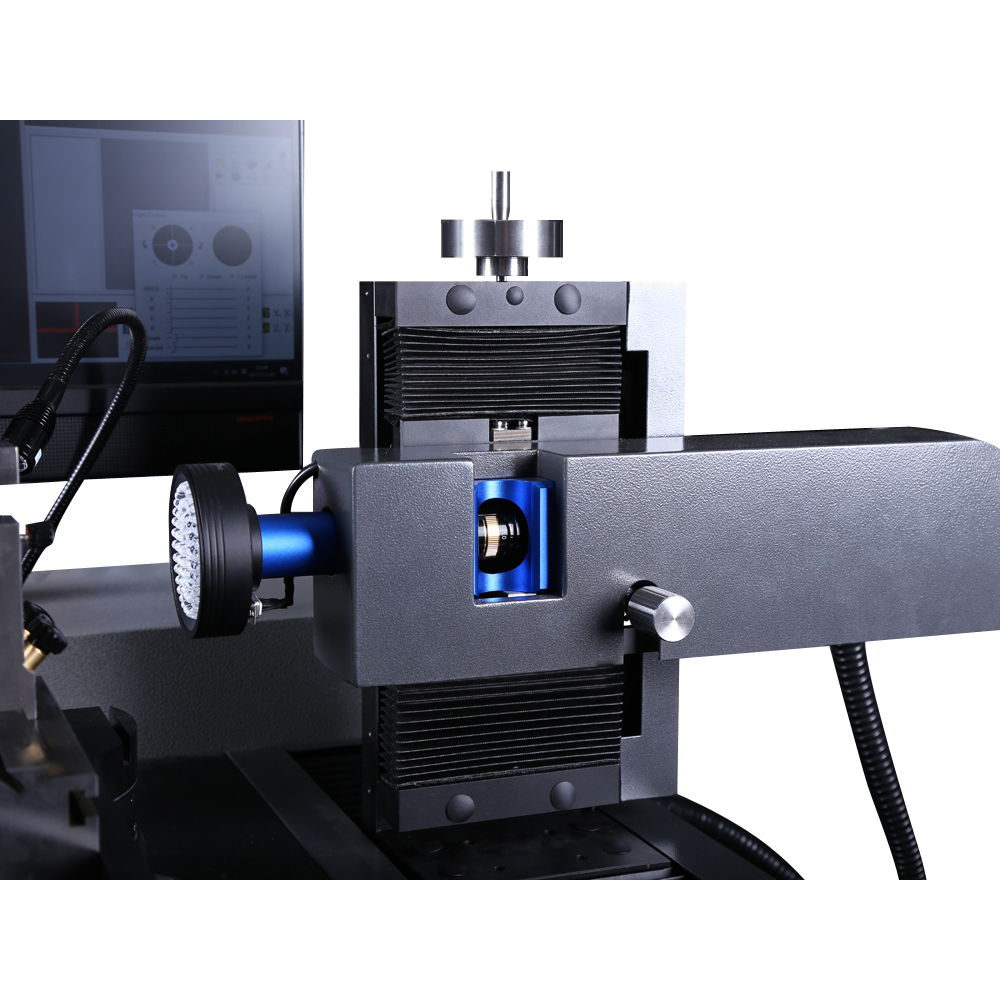

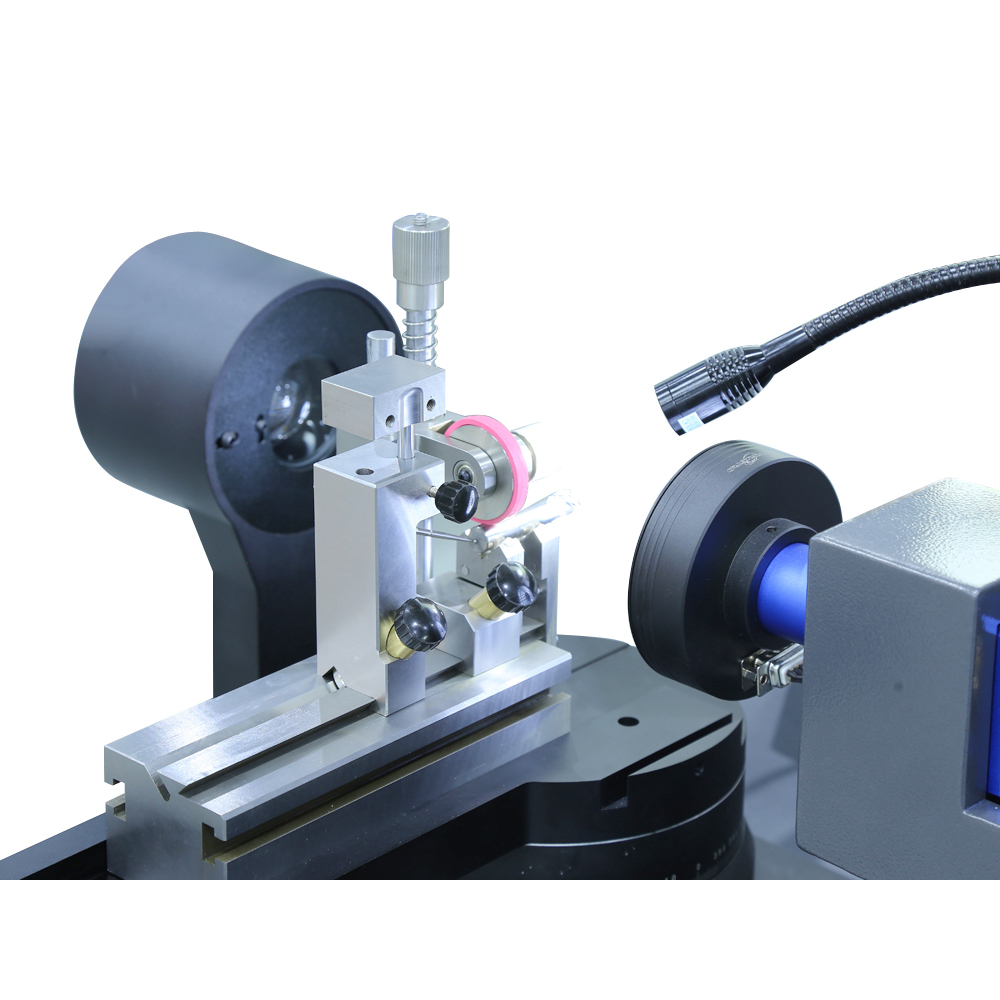

Flexible auxiliary light Contour light module
Software de medición SMARTOOL
El software de medición de herramientas de corte SMARTOOL está desarrollado sobre la base de tecnología de medición óptica y digital de alta precisión, que ofrece un funcionamiento intuitivo y numerosos algoritmos de medición específicos para herramientas fabricadas o afiladas en el negocio del rectificado.
Software interface
Funciones clave del software
  • Visualización de imágenes de alta resolución con interfaz gráfica de operación
  • Vista de curva dinámica en tiempo real para análisis de bordes
  • Medición rápida de ángulos con retícula que gira libremente
  • Función de comparación CAD para la evaluación de la geometría de la herramienta
Real-time curve view Angle measurement with reticle
Acerca de UNIMETRO
UNIMETRO es un fabricante profesional de equipos de metrología con más de 10 años de experiencia, que ofrece productos de alto rendimiento a precios razonables. Nos especializamos en productos de metrología de nivel medio-alto, brindando soluciones completas de medición de alta precisión para los clientes.
UNIMETRO facility
Nuestras capacidades
  • Línea de producción completa que incluye componentes principales para metrología óptica
  • Equipo especializado que ofrece soluciones de medición flexibles
  • Desarrollo de productos independiente con diseño modular estable.
  • Soporte de ingeniería con sistemas de último diseño y respuesta las 24 horas.
Production line
