Máquina de medición de visión para inspección de herramientas con garantía de 1 año, soporte de personalización y embalaje de caja de madera

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Informacion basica
Lugar de origen: Guangdong, China
Nombre de la marca: UNIMETRO
Número de modelo: Ranger 600
Cantidad de orden mínima: 1
Precio: $22,000
Mejor precio Contactar ahora
Información detallada
recorrido del eje X: 80mm recorrido del eje Y: 60mm
Rango del eje Z: 60mm Diámetro de herramienta máxima: 50mm
Longitud de la herramienta máxima: 300 mm Distancia de trabajo: 90mm
Tipo de lente: 0.7-4.5X abolló el zoom Resolución de la cámara: Cámara HD HD de 2M Pixel/Cámara HD de 5m Pixel (opcional)
Resolución de escala lineal: 0.0001m m Rango de aumento: 12.6x ~ 79.2x/25.2x ~ 158.4x (opcional)
Campo de visión: 27*20 mm ~ 4.3*3.3 mm/13.5*10 mm ~ 2.3*1.6 mm (opcional) Precisión de medición: X ~ y, (2.5+l/100) µm, L es la longitud medida
Sistema de la PC: Sistema de PC todo en uno, OS de Windows 10, monitor LCD de 24 " sistema de iluminación: 8 secciones Luz del anillo LED, luz de contorno, luz auxiliar flexible
Ángulos de la etapa giratoria: 0 grados y 90 grados
Resaltar:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Descripción de producto

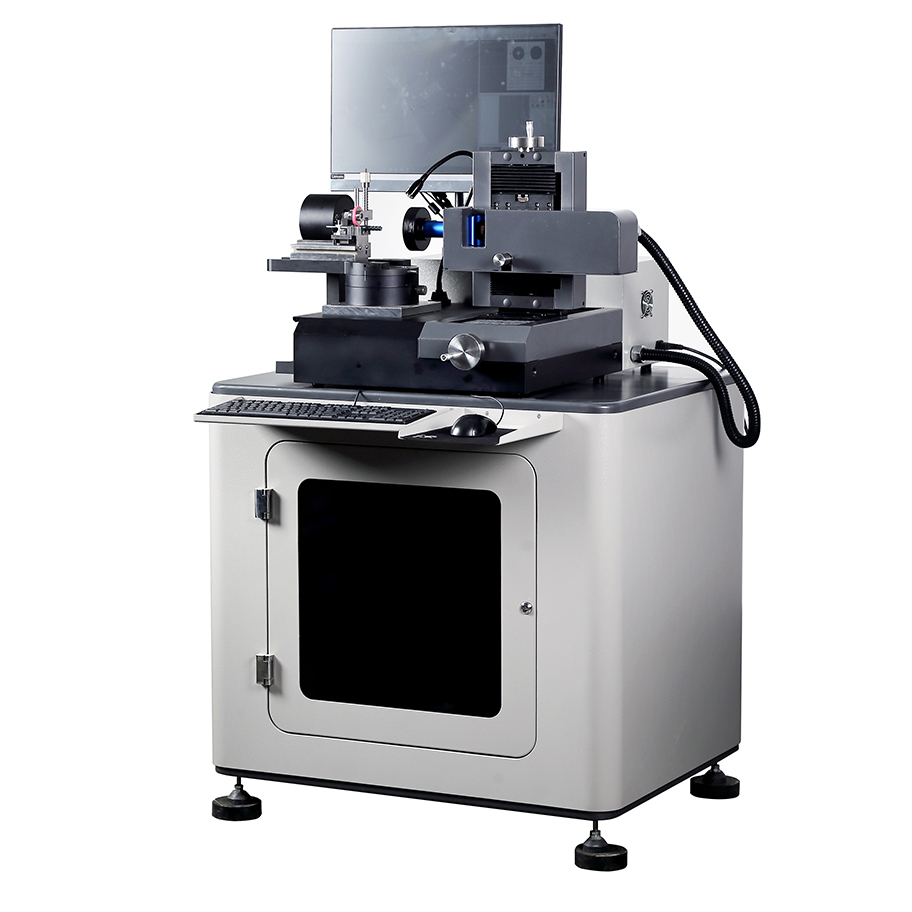

Sistema de inspección de herramientas de fresado - UNIMETRO RANGER600
Aplicación del producto
El sistema de inspección de herramientas UNIMETRO RANGER600 es una máquina de medición universal para taladros, fresadoras y sumideros con un sistema de iluminación flexible.Su diseño compacto y estabilidad lo hacen adecuado para salas de metrología, la recepción de la inspección, o el uso directo de la línea de producción.
Configurado con el software de medición universal SMARTOOL, el RANGER600 proporciona un control integral de las geometrías especiales de las herramientas, desde simples comprobaciones de contorno externo hasta mediciones completas de ángulo.El sistema permite un proceso de PUT-MEASURE-ANALYSE simplificado.
Características de diseño avanzado
  • Diseño ergonómico con construcción sólida para entornos industriales
  • Captura de imágenes en HD con niveles de aumento del microscopio opcionales
  • Bloque en V estable para mantener y alinear la herramienta de forma segura
  • Ángulos de medición fijos mecánicos a 0° y 90° en una etapa giratoria
  • Codificador integrado de alta precisión para ubicación angular precisa
  • Luz de anillo LED programable con iluminación de contorno y auxiliar
  • Software SMARTOOL con funciones de medición de herramientas de corte especializadas
  • Capacidades de detección automática de bordes y comparación CAD
  • Exportación de resultados a formatos Excel o CAD
  • Sistema de PC todo en uno para una mayor estabilidad

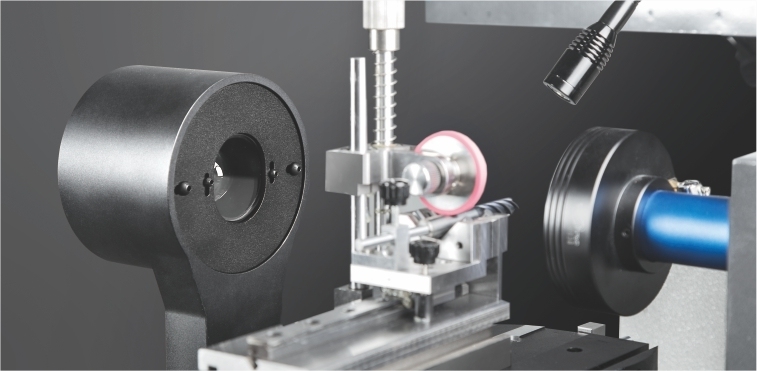

Medición precisa del ángulo
La mesa giratoria del RANGER600 proporciona dos ángulos fijos mecánicos (0° y 90°) para un posicionamiento rápido y preciso de la herramienta.mientras que la posición de 90° facilita los ángulos de la héliceLos ángulos adicionales están disponibles a través del codificador incorporado con visualización de software en tiempo real.
0° Posición de medición
45° Posición de medición
90° Posición de medición
Funciones del software de medición SMARTOOL
Operación intuitiva
Display de imagen de alta resolución con interfaz gráfica y teclas de función en pantalla para un funcionamiento optimizado.
Visión dinámica de la curva en tiempo real
Visualización de curvas de detección de bordes en tiempo real para un análisis intuitivo durante los procesos de medición.
Medición del ángulo rápido
El retículo giratorio con pantalla de ángulo permite mediciones rápidas de comparación de bordes.
Comparación CAD
Importar dibujos CAD como referencia para comparar con las geometrías reales de la herramienta para la evaluación de la calidad.
Medir las capacidades
Medición del ángulo de la hélice
Medición del ángulo frontal axial
Medidas del ángulo trasero
Medidas de extremo de la herramienta
Especificaciones técnicas
Parámetro Especificación
Viaje en el eje X 80 mm
Eje Y Recorrido 60 mm
Rango de medición del eje Z 60 mm
Diámetro máximo de la herramienta 50 mm
Duración máxima de la herramienta 300 mm
Distancia de trabajo 90 mm
Lentes 0.7-4.5X con dentada de la lente de zoom
La cámara 2M pixel HD cámara/5M pixel HD cámara (opcional)
Resolución de escala lineal 0.0001 mm
Magnificación 12.6X~79.2X/25.2X~158.4X (opcional)
Campo de visión 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisión de medición X~Y,(2,5+L/100) μm, L es la longitud medida
P.C. Sistema de PC todo en uno, sistema operativo Windows 10, con monitor LCD de 24 pulgadas
Iluminación Luz de anillo LED de 8 secciones, luz de contorno y luz auxiliar flexible
Formato de entrada Archivos DXF
Formato de salida Excel y DXF
Características adicionales

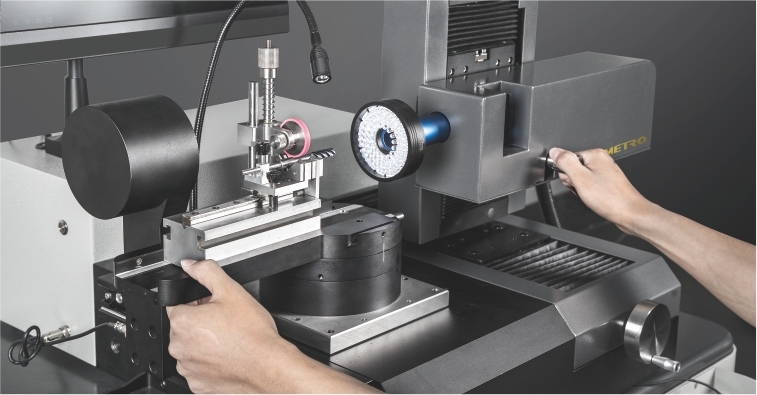

Luz auxiliar de ángulo libre
La luz adicional atenuable en el brazo flexible proporciona una mejora de imagen localizada para mediciones precisas.

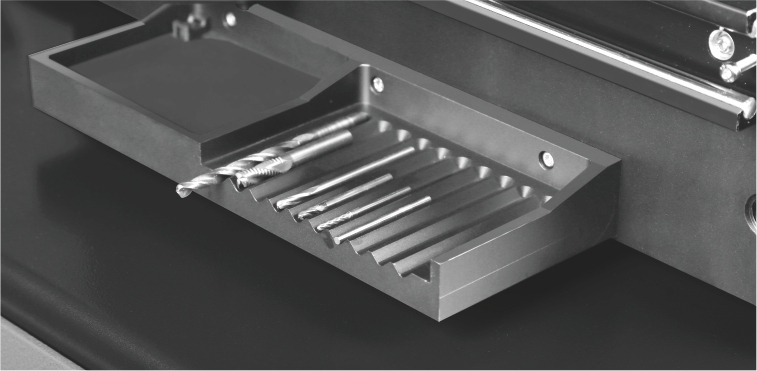

Portador de herramientas integrado
El soporte de herramientas de varias secciones mantiene los instrumentos organizados y listos para la medición.

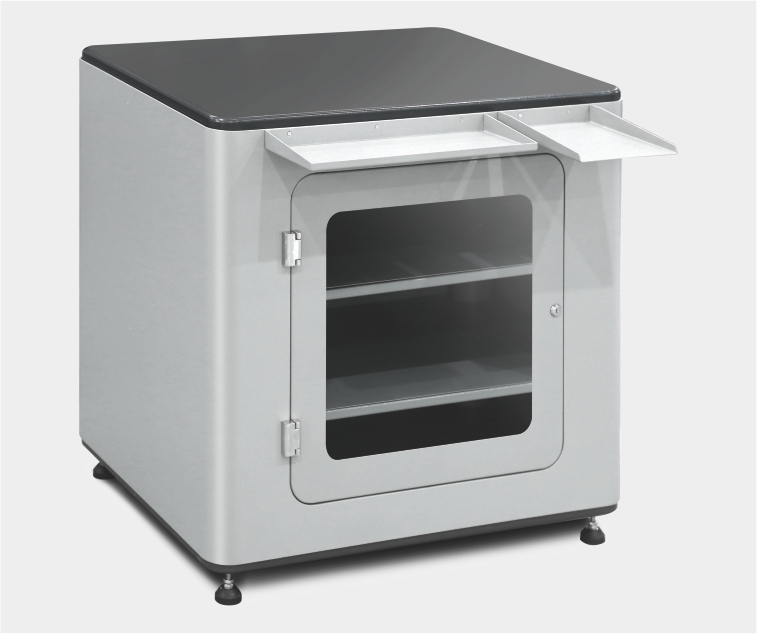

Tabla de base fuerte
Estación de trabajo sólida con espacio de almacenamiento práctico para materiales y accesorios.

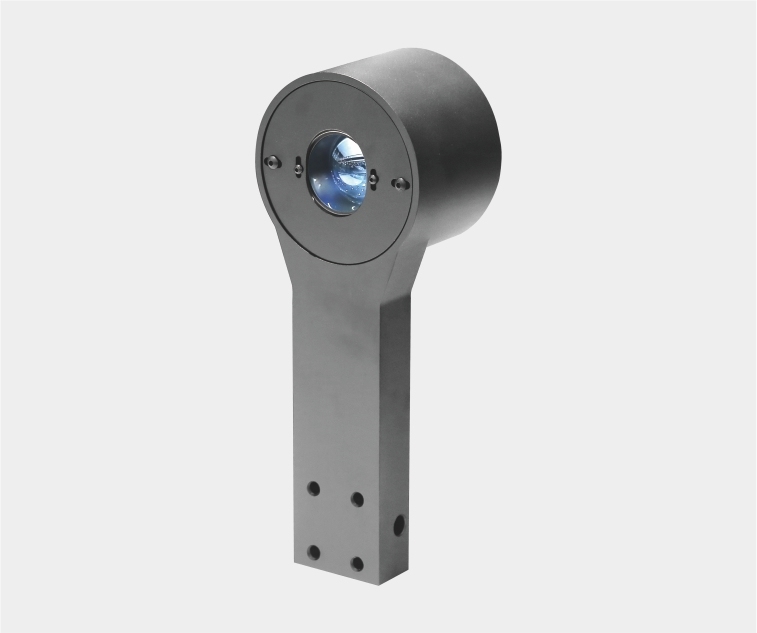

Modulo de luz de contorno
El módulo LED de contorno de trayectoria de luz paralela proporciona una visualización óptima del borde al medir los contornos de la herramienta.
Sobre el UNIMETRO
Con más de 10 años de experiencia en metrología, UNIMETRO fabrica productos de medición de alto rendimiento a precios competitivos.Damos la bienvenida a socios globales y proporcionamos apoyo técnico y de marketing integral.
Nuestras capacidades de producción
Más allá de las máquinas de medición de visión y CMM, nuestra línea de producción incluye componentes ópticos de metrología: controladores VMM, sistemas de lentes, cámaras, escalas lineales y accesorios especializados.
Apoyo al cliente
Nuestro equipo de especialistas ofrece soluciones de medición flexibles con mínimos requisitos de servicio postventa, gracias a nuestros diseños estables y modulares que reducen los costos de formación y mantenimiento de los socios.
Recursos de diseño de ingeniería
  • Trabajos sólidos con análisis de FE
  • Sistemas AutoCAD/CAM y poros
  • Capacidades de impresión 3D industrial
  • Prototipos rápidos desde el concepto
  • Apoyo del equipo de ingeniería las 24 horas
