Sistema de medición de fresa para medir el ángulo del ancho del borde
Aplicación del producto

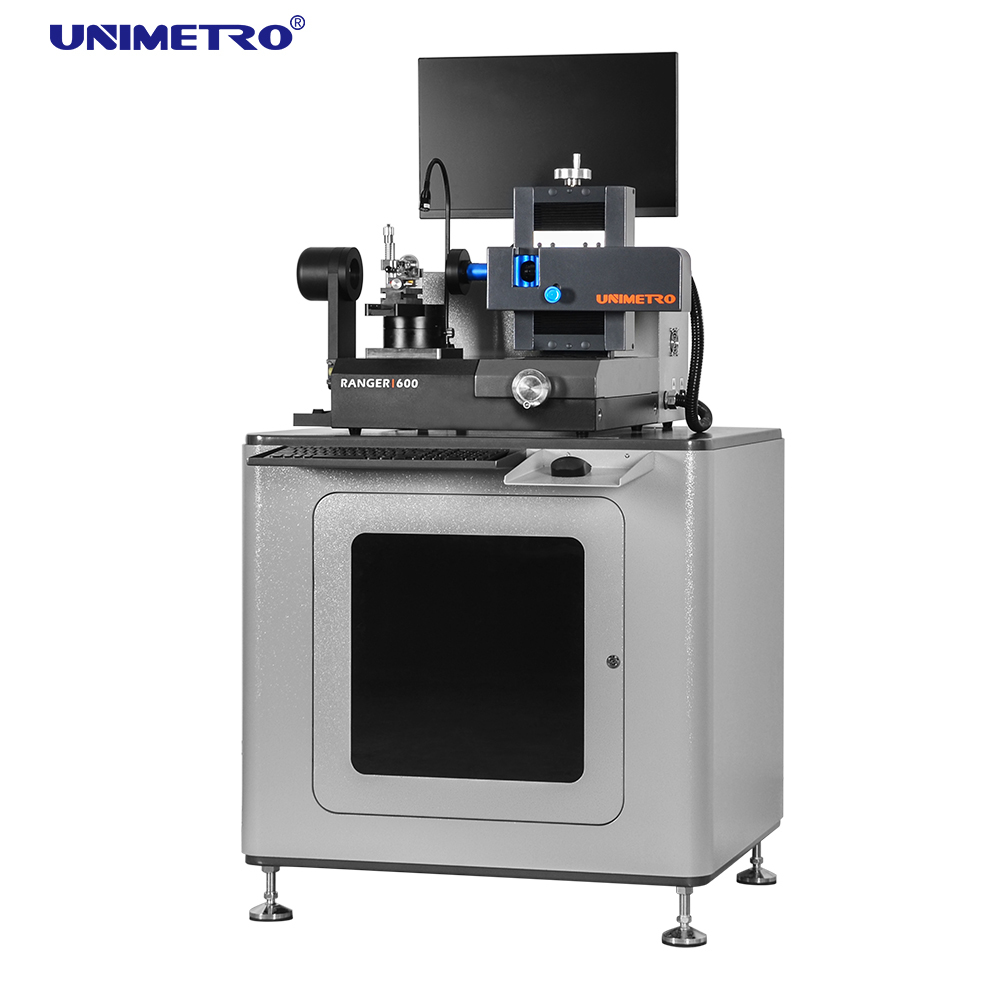

El sistema de inspección de herramientas UNIMETRO RANGER600 es una máquina de medición universal para taladros, fresas y avellanadores que cuenta con un sistema de iluminación flexible. Su diseño compacto y su excepcional estabilidad lo hacen adecuado para salas de metrología, inspección de recepción o uso directo en producción.
Configurado con el software de medición universal SMARTOOL, el RANGER600 proporciona un control integral de geometrías de herramientas especiales, desde simples comprobaciones de contorno exterior hasta mediciones de ángulos completas. El sistema permite un proceso optimizado de PUT-MEASURE-ANALYSE para todo tipo de herramientas de corte de metal.
Especificaciones técnicas
| Parámetro |
Valor |
| recorrido del eje X |
80mm |
| Recorrido del eje Y |
60mm |
| Rango de medición del eje Z |
60mm |
| Diámetro máximo de la herramienta |
20mm |
| Longitud máxima de la herramienta |
200 mm |
| Distancia de trabajo |
90mm |
| Lente |
Lente de zoom abollada de 0,7-4,5X |
| Cámara |
Cámara HD de 2 M píxeles/cámara HD de 5 M píxeles (opcional) |
| Resolución de escala lineal |
0,0001 mm |
| Aumento |
12,6X~79,2X/25,2X~158,4X (opcional) |
| Campo de visión |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional) |
| Precisión de medición |
X~Y,(2,5+L/100)μm, L es la longitud medida |
| ordenador personal |
Sistema de PC TODO EN UNO, sistema operativo Windows 10, con monitor LCD de 24" |
| Iluminación |

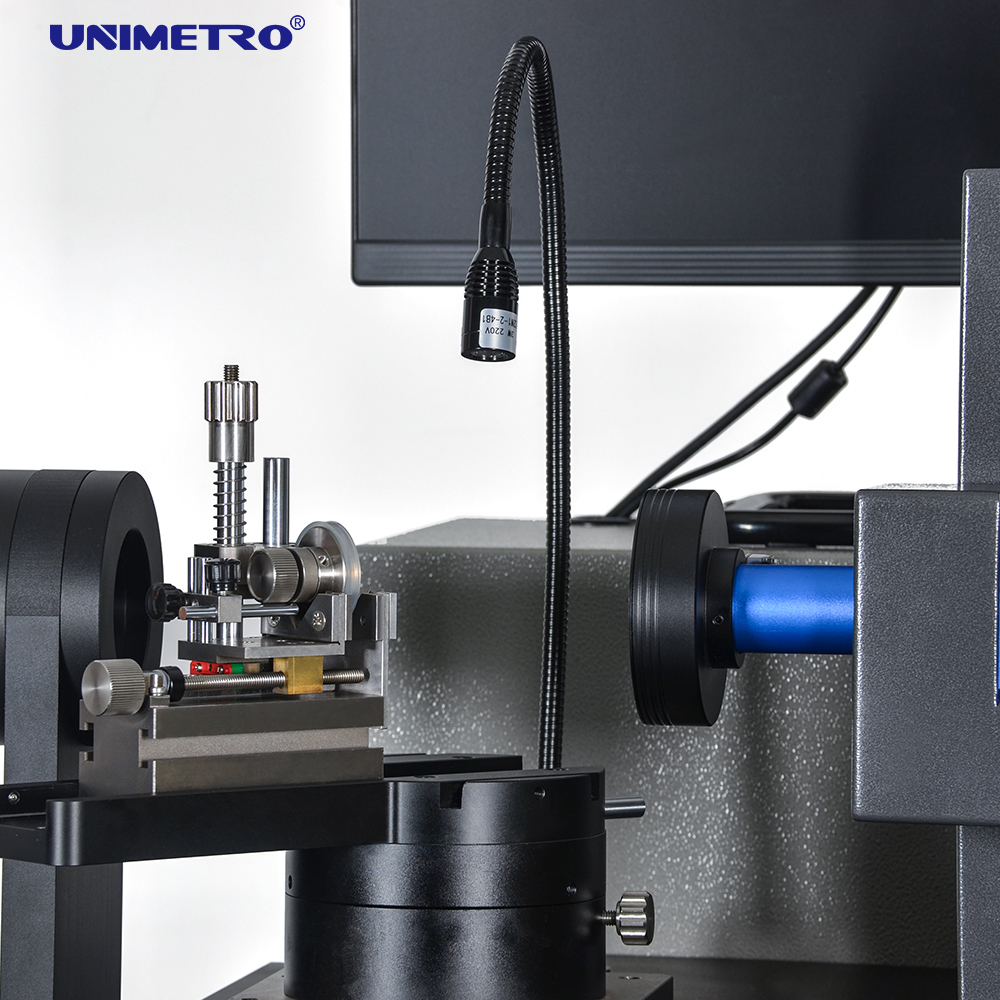

Anillo de luz LED de 8 secciones, luz de contorno y luz auxiliar flexible, todo controlado por software y programable |
| Formato de entrada |
archivos DXF |
| Formato de salida |
EXCEL,DXF |
Funciones de diseño avanzadas
- Diseño ergonómico con construcción sólida para mayor estabilidad.
- Captura de imágenes HD con niveles de aumento de microscopio opcionales

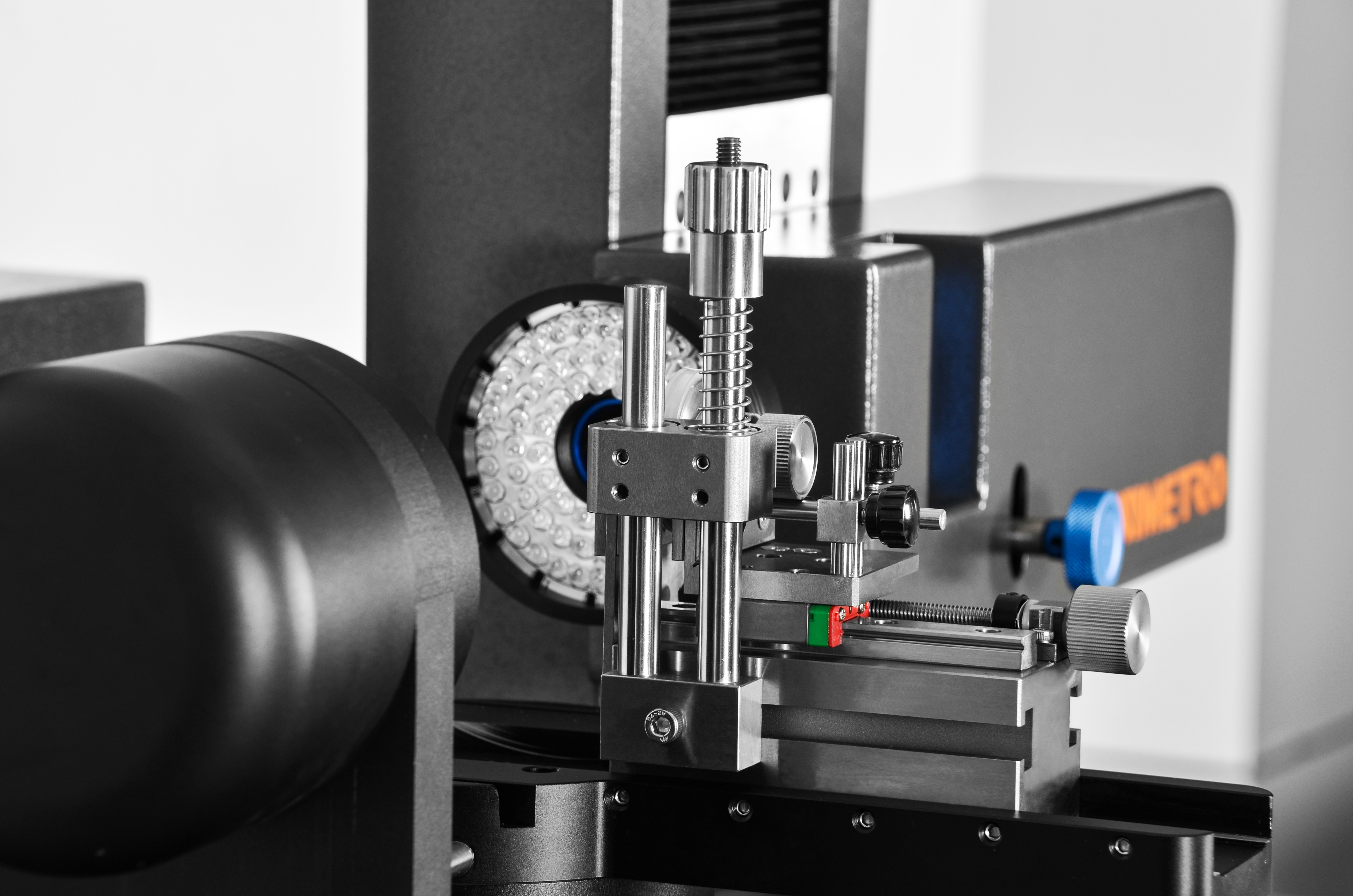

- Bloque en V estable para sujetar y alinear de forma segura las herramientas
- Ángulos de medición mecánicos fijos a 0° y 90° en plataforma giratoria
- Codificador integrado de alta precisión para una ubicación precisa del ángulo

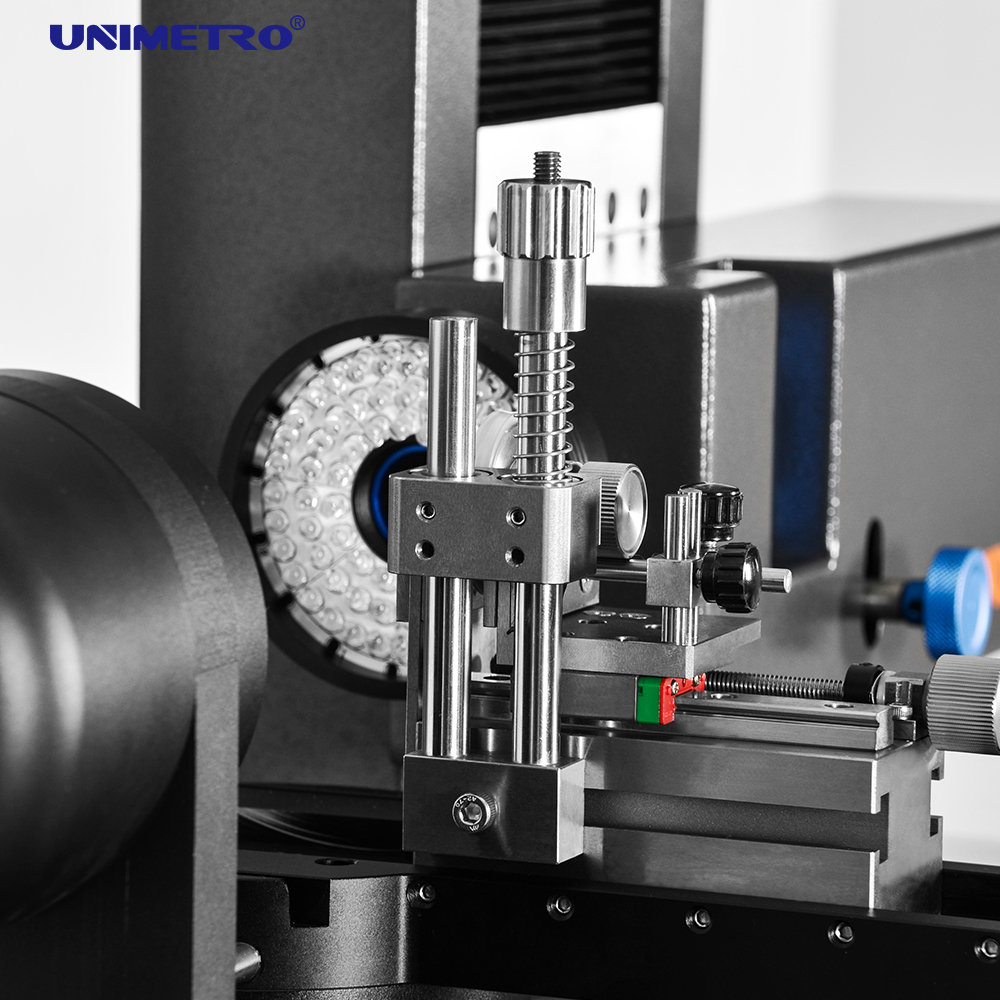

- Anillo de luz LED programable de varias secciones con iluminación de contorno
- Software SMARTOOL con funciones especializadas de medición de herramientas de corte
- Detección automática de bordes y comparación de elementos CAD
- Salida rápida de mediciones a formatos EXCEL o CAD
- Sistema de PC TODO EN UNO integrado para mayor estabilidad
Capacidades de medición de múltiples ángulos

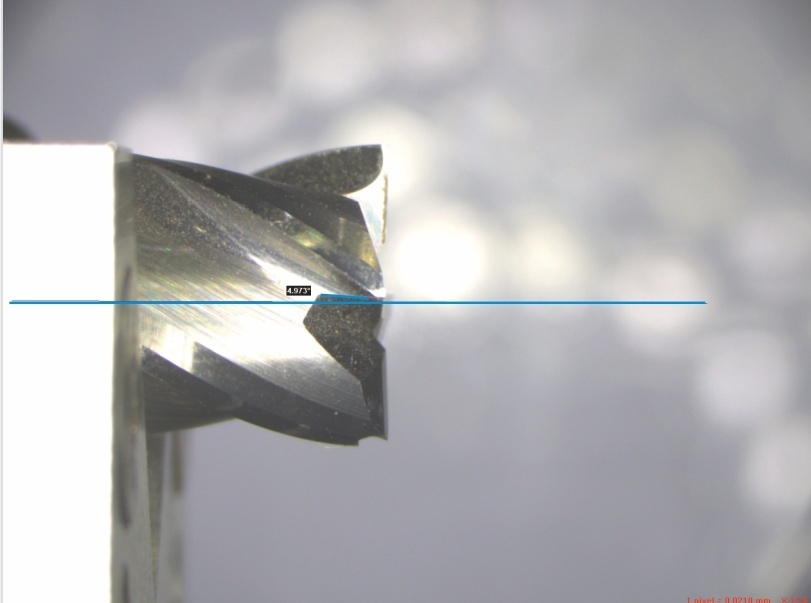

La mesa giratoria del RANGER600 proporciona dos ángulos fijos mecánicos (0° y 90°) para un posicionamiento rápido de la herramienta. La posición de 0° permite medir el extremo de la herramienta, el eje central y el ángulo frontal, mientras que la posición de 90° facilita la medición del ángulo de hélice, el ángulo frontal axial y los ángulos traseros. Se pueden localizar con precisión ángulos adicionales utilizando el codificador integrado.

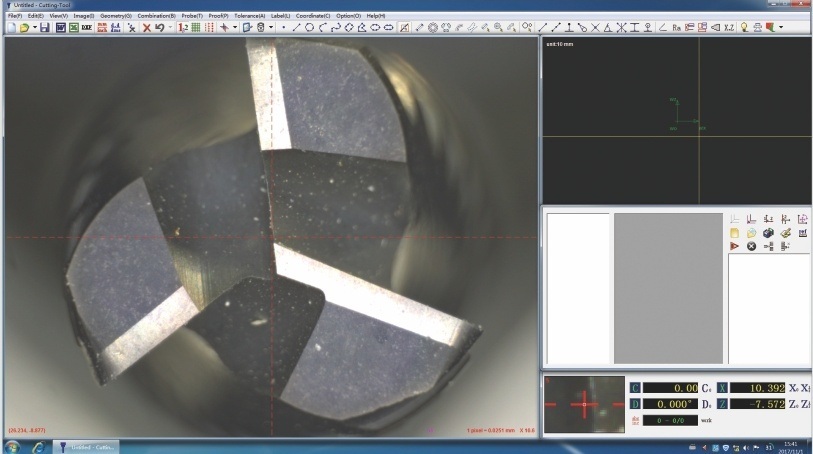

Software de medición SMARTOOL
El software de medición de herramientas de corte SMARTOOL combina tecnología de medición óptica y digital de alta precisión con un funcionamiento intuitivo. Desarrollado específicamente para aplicaciones de rectificado, ofrece algoritmos integrales de medición y evaluación para herramientas fabricadas o afiladas.
Funciones clave del software
- Interfaz gráfica de alta resolución con todos los controles visibles
- Vista dinámica de la curva de detección de bordes en tiempo real
- Retícula giratoria para medición rápida de ángulos
- Función de comparación CAD para la evaluación de geometría
- Capacidades integrales de generación de informes de medición
Capacidades de medición
El sistema RANGER600 proporciona una medición precisa de todos los ángulos y geometrías críticos de las herramientas, incluidos:
- Ángulo de hélice
- Ángulo frontal axial
- Primer y segundo ángulo trasero
- Ángulo del borde inclinable
- Geometrías de extremos de herramientas
- Medidas del eje central
Acerca de UNIMETRO
Con más de 10 años de experiencia en metrología, UNIMETRO se especializa en soluciones de medición de alto rendimiento a precios competitivos. Nuestra gama de productos incluye máquinas de medición por visión, máquinas de medición por coordenadas, proyectores de perfiles y componentes básicos de metrología óptica.
Nuestro equipo de ingeniería utiliza Solidworks con análisis FE, AutoCAD/CAM e impresión 3D industrial para ofrecer creación rápida de prototipos y soluciones innovadoras. Brindamos soporte técnico integral dentro de las 24 horas y mantenemos una filosofía de diseño modular para minimizar los requisitos del servicio posventa.
