Máquina de medición de visión para inspección de herramientas con rango de medición de 80×60×60 mm, resolución de escala lineal de 0.0001 mm y capacidad de entrada DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Informacion basica
Lugar de origen: Guangdong, China
Nombre de la marca: UNIMETRO
Número de modelo: Ranger 600
Cantidad de orden mínima: 1
Mejor precio Contactar ahora
Información detallada
Rango de medición: 80*60*60 mm Diámetro de herramienta máxima: 50mm
Longitud de la herramienta máxima: 300 mm Distancia de trabajo: 90mm
Sistema de lente: Lente de zoom de 0.7x ~ 4.5x Resolución de escala lineal: 0.0001m m
Formato de archivo de entrada: Archivo dxf Formato de archivo de salida: Excel, DXF
recorrido del eje X: 80mm recorrido del eje Y: 60mm
Rango del eje Z: 60mm Resolución de la cámara: Cámara HD HD de 2M Pixel/Cámara HD de 5m Pixel (opcional)
Rango de aumento: 12.6x ~ 79.2x/25.2x ~ 158.4x (opcional) Campo de visión: 27*20 mm ~ 4.3*3.3 mm/13.5*10 mm ~ 2.3*1.6 mm (opcional)
Precisión de medición: X ~ y, (2.5+l/100) µm, L es la longitud medida
Resaltar:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Descripción de producto

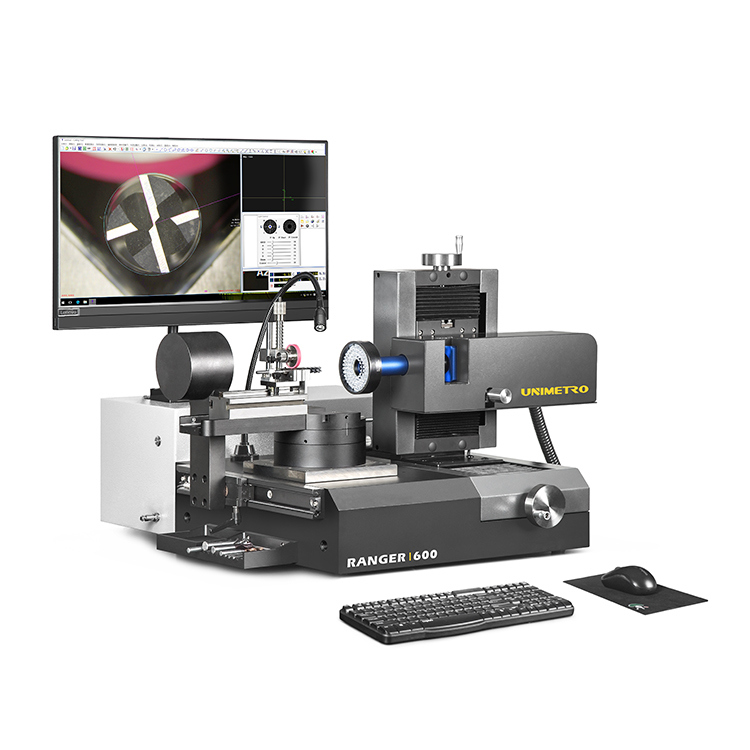

Sistema de medición por vídeo de herramientas UNIMETRO RANGER600

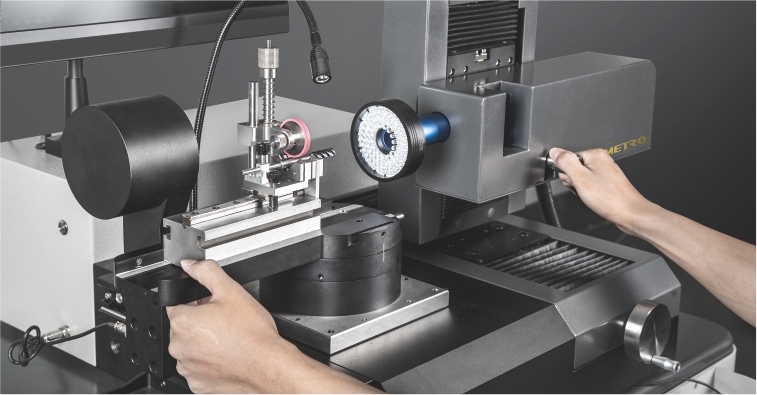

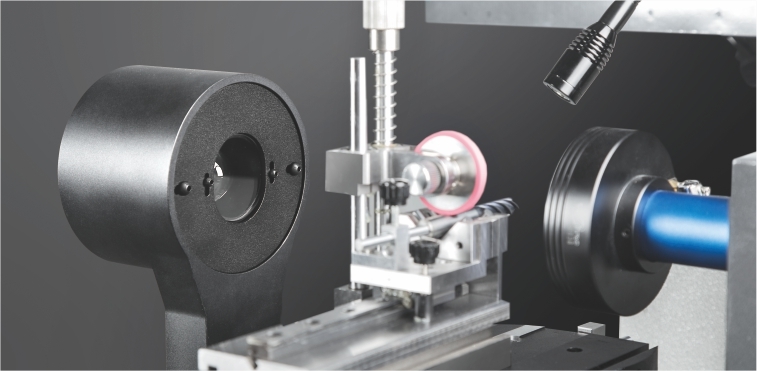

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Aplicación del producto
El sistema de inspección de herramientas UNIMETRO RANGER600 es una máquina de medición universal para taladros, fresadoras y sumideros con un sistema de iluminación flexible.Su diseño compacto y estabilidad lo hacen adecuado para salas de metrología, para inspección o uso directo en la producción, configurado con software de medición universal SMARTOOL,Proporciona un control completo de las geometrías de las herramientas especiales a través de un simple proceso de PUT-MEASURE-ANALYSE.

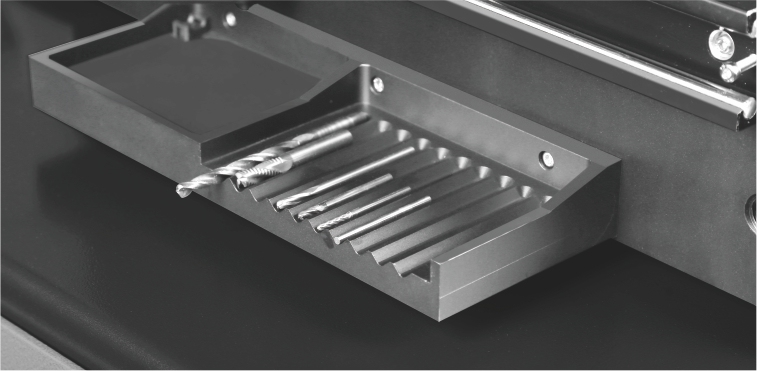

Características de diseño avanzado
  • Diseño ergonómico con construcción sólida
  • Captura de imágenes en HD con aumento por microscopio opcional
  • Bloque en V estable para mantener y alinear la herramienta de forma segura
  • Ángulos de medición fijos mecánicos a 0° y 90°
  • Codificador integrado de alta precisión para ubicación angular precisa
  • Luz de anillo LED programable con iluminación de contorno y auxiliar
  • Software SMARTOOL con detección automática de bordes y comparación CAD
  • Capacidad de salida de archivos Excel y CAD
  • Sistema de PC todo en uno para una mayor estabilidad
System overview Measurement interface Tool measurement example
Capacidades de medición de ángulos múltiples
La mesa giratoria ofrece ángulos fijos mecánicos en posiciones de 0° y 90°. La posición de 0° mide los extremos de las herramientas, los ejes centrales y los ángulos delanteros, mientras que la posición de 90° mide los ángulos de la hélice,ángulos delanteros axialesEl codificador incorporado proporciona una ubicación precisa del ángulo para cualquier medición requerida.
0° Posición
0 degree measurement
Posición 45°
45 degree measurement
Posición 90°
90 degree measurement
Especificaciones técnicas
Parámetro Valor
Viaje en el eje X 80 mm
Eje Y Recorrido 60 mm
Rango de medición del eje Z 60 mm
Diámetro máximo de la herramienta 50 mm
Duración máxima de la herramienta 300 mm
Distancia de trabajo 90 mm
Lentes 0.7-4.5X con dentada de la lente de zoom
La cámara 2M pixel HD cámara/5M pixel HD cámara (opcional)
Resolución de escala lineal 0.0001 mm
Magnificación 12.6X~79.2X/25.2X~158.4X (opcional)
Campo de visión 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisión de medición X~Y,(2,5+L/100) μm (L es la longitud medida)
P.C. Sistema de PC todo en uno, sistema operativo Windows 10, monitor LCD de 24 pulgadas

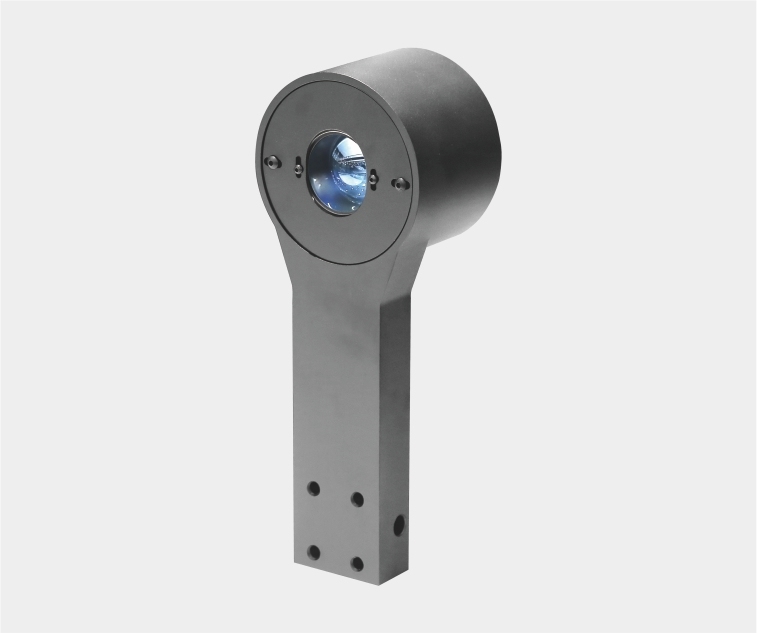

Iluminación Luz de anillo LED de 8 secciones, luz de contorno, luz auxiliar flexible
Formato de entrada Archivos DXF
Formato de salida Excel y DXF
Características clave
Operación fácil
Display de imagen de alta resolución con interfaz gráfica y teclas de función en pantalla.
System interface
Visión dinámica de la curva en tiempo real
Vista de la curva de detección de bordes en tiempo real para un análisis de medición intuitivo.
Curve view display
Comparación CAD
Compare las imágenes reales de la herramienta con los dibujos CAD para la evaluación de la geometría.
CAD comparison feature
Sobre el UNIMETRO
Con más de 10 años de experiencia en metrología, UNIMETRO se especializa en soluciones de medición de alto rendimiento.proyectores de perfilOfrecemos soporte técnico completo y soluciones flexibles para socios globales.
UNIMETRO production facility Customer service team Engineering design process
