Sistema electrónico de inspección de herramientas con software de medición SMARTOOL y envases de estuche de madera

Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging
Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging Electronic Tool Inspection System Featuring SMARTOOL Measuring Software and Wooden Case Packaging
Informacion basica
Lugar de origen: Guangdong, China
Nombre de la marca: UNIMETRO
Número de modelo: Ranger 600
Cantidad de orden mínima: 1
Precio: $15,600-22,000
Mejor precio Contactar ahora
Información detallada
recorrido del eje X: 80mm recorrido del eje Y: 60mm
Rango del eje Z: 60mm Diámetro de herramienta máxima: 50mm
Longitud de la herramienta máxima: 300 mm Distancia de trabajo: 90mm
Ampliación de la lente: 0.7-4.5x Resolución de la cámara: 2m Pixel HD (5m opcional)
Resolución de escala lineal: 0.0001m m Rango de aumento: 12.6x ~ 79.2x (25.2x ~ 158.4x opcional)
Campo de visión: 27*20 mm ~ 4.3*3.3 mm (13.5*10 mm ~ 2.3*1.6 mm opcional) Precisión de medición: X ~ y, (2.5+l/100) µm
Sistema de la PC: PC todo en uno, Windows 10 OS, LCD de 24 " Tipo de la iluminación: Luz de anillo LED de 8 secciones, luz de contorno, luz auxiliar
Formatos de entrada/salida: DXF, Excel
Resaltar:

Electronic Power Tool Inspection System

,

SMARTOOL Measuring Software Vision Measurement Machine

,

Wooden Case Packaging Video Measuring System

Descripción de producto

Sistema de inspección de herramientas de fresado Sistema de medición de vídeo de herramientas Máquina de medición de visión
Aplicación del producto

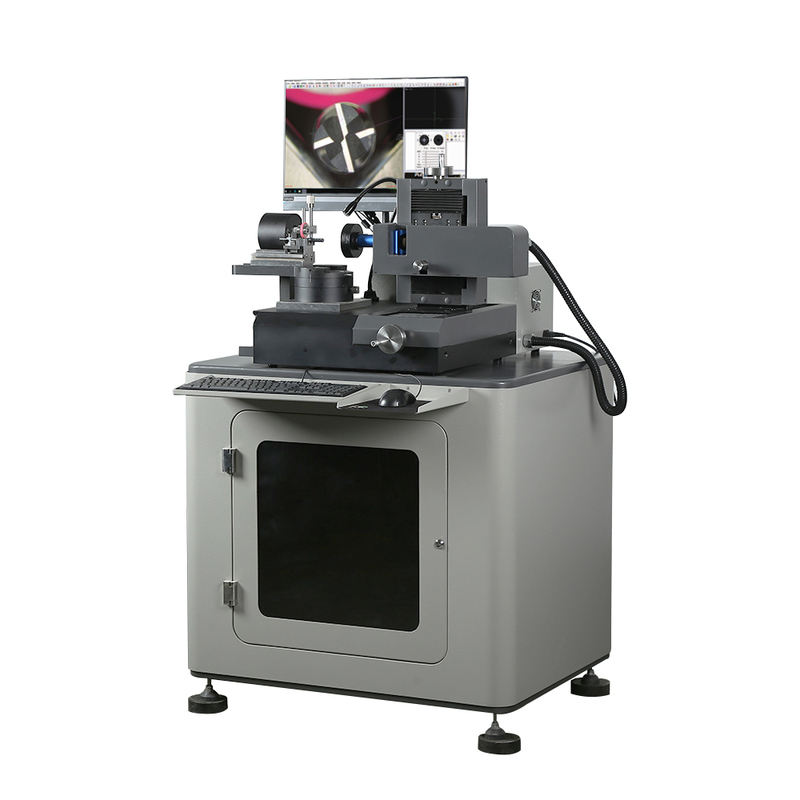

El sistema de inspección de herramientas UNIMETRO RANGER600 es la máquina de medición universal para taladros, fresadoras y sumideros con un sistema de iluminación flexible.Gracias al diseño compacto y gran estabilidad, el RANGER600 puede utilizarse en la sala de metrología, en el lugar de inspección o directamente en la producción.
El sistema de inspección de herramientas RANGER600 está configurado con el software de medición universal SMARTOOL.lo que lo convierte en el instrumento ideal para todo tipo de herramientas de corte de metales, desde la comprobación rápida de criterios individuales (como el contorno exterior o los ángulos) hasta el control completo de las geometrías especiales de la herramienta.Los usuarios pueden lograr fácilmente un proceso de medición PUT-MEASURE-ANALYSE con el RANGER600.
Parámetros técnicos
Viaje en el eje X 80 mm
Eje Y Recorrido 60 mm
Rango de medición del eje Z 60 mm
Diámetro máximo de la herramienta 50 mm
Duración máxima de la herramienta 300 mm
Distancia de trabajo 90 mm
Lentes 0.7-4.5X con dentada de la lente de zoom
La cámara 2M pixel HD cámara/5M pixel HD cámara (opcional)
Resolución de escala lineal 0.0001 mm
Magnificación 12.6X~79.2X/25.2X~158.4X (opcional)
Campo de visión 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisión de medición X~Y,(2,5+L/100) μm, L es la longitud medida
P.C. Sistema de PC todo en uno, sistema operativo Windows 10, con monitor LCD de 24 pulgadas
Iluminación 8 secciones de luz de anillo LED, luz de contorno y luz auxiliar flexible, todas controladas por software y programables
Formato de entrada Archivos DXF
Formato de salida Excel y DXF
Características de diseño avanzado
  • Diseño ergonómico y construcción sólida
  • Combinación de captura y visualización de imágenes HD, con niveles de aumento por microscopio opcionales
  • Bloque en V estable y preciso para mantener y alinear fácilmente las herramientas
  • Ángulos de medición fijos mecánicos de 0 grados y 90 grados disponibles en la etapa giratoria
  • Codificador de alta precisión incrustado en la mesa giratoria para una ubicación angular precisa

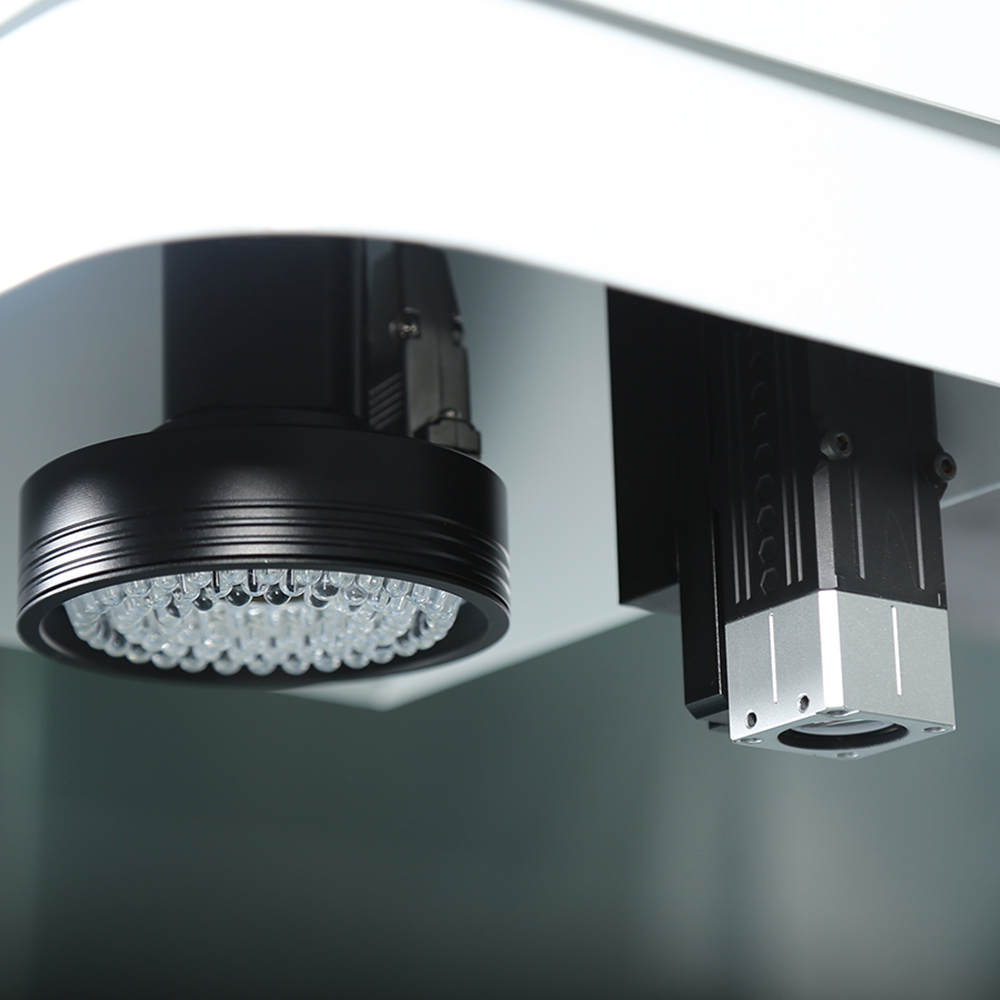

  • Luz de anillo LED programable de varias secciones para iluminación superficial, incluida la iluminación de contorno y la luz auxiliar de ángulo libre
  • Software de medición SMARTOOL con funciones específicas para herramientas de corte
  • Detección automática de bordes, medición de ángulos rápidos con retículo y funciones de comparación de elementos CAD
  • Los resultados de medición se pueden obtener rápidamente en informes de archivos EXCEL o archivos CAD
  • Sistema de PC todo en uno para una mayor estabilidad
Capacidades de medición de ángulos múltiples

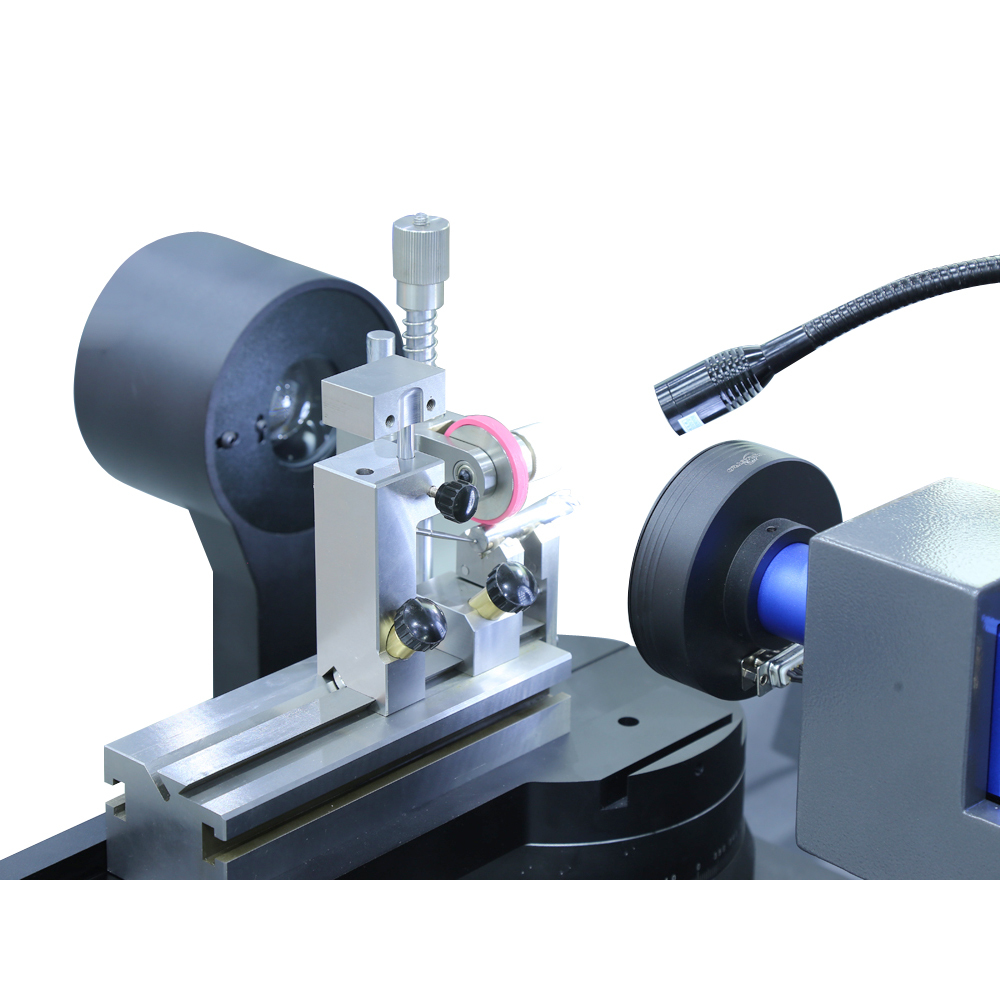

La mesa giratoria del RANGER600 ofrece dos ángulos fijos mecánicos (0° y 90°) para una ubicación rápida y precisa del ángulo de la herramienta durante la medición.Eje de extremo - centro de la herramientaLa posición de 90° está diseñada para las mediciones del ángulo de hélice, ángulo delantero axial, primer ángulo trasero, segundo ángulo trasero y ángulo del borde inclinado.el codificador incorporado proporciona lecturas de ángulo precisas que se muestran en el software.
0 Grado de medición
45 grados de medición
Medida de 90 grados
Características del sistema de iluminación

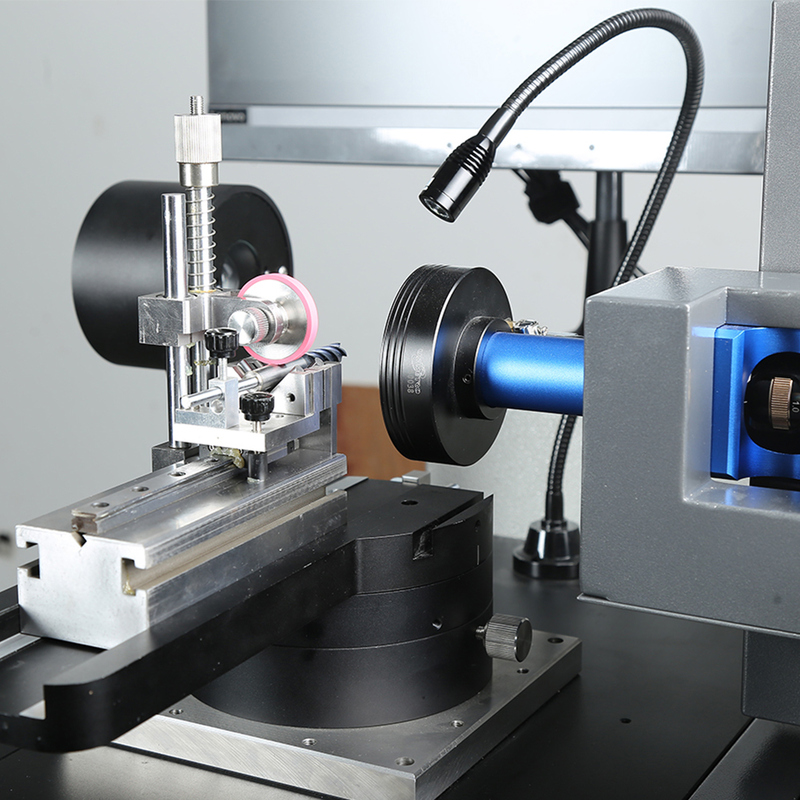

Luz auxiliar de ángulo libre
Una luz adicional atenuable en un brazo flexible proporciona una mejora de imagen localizada para mediciones detalladas.
Modulo de luz de contorno

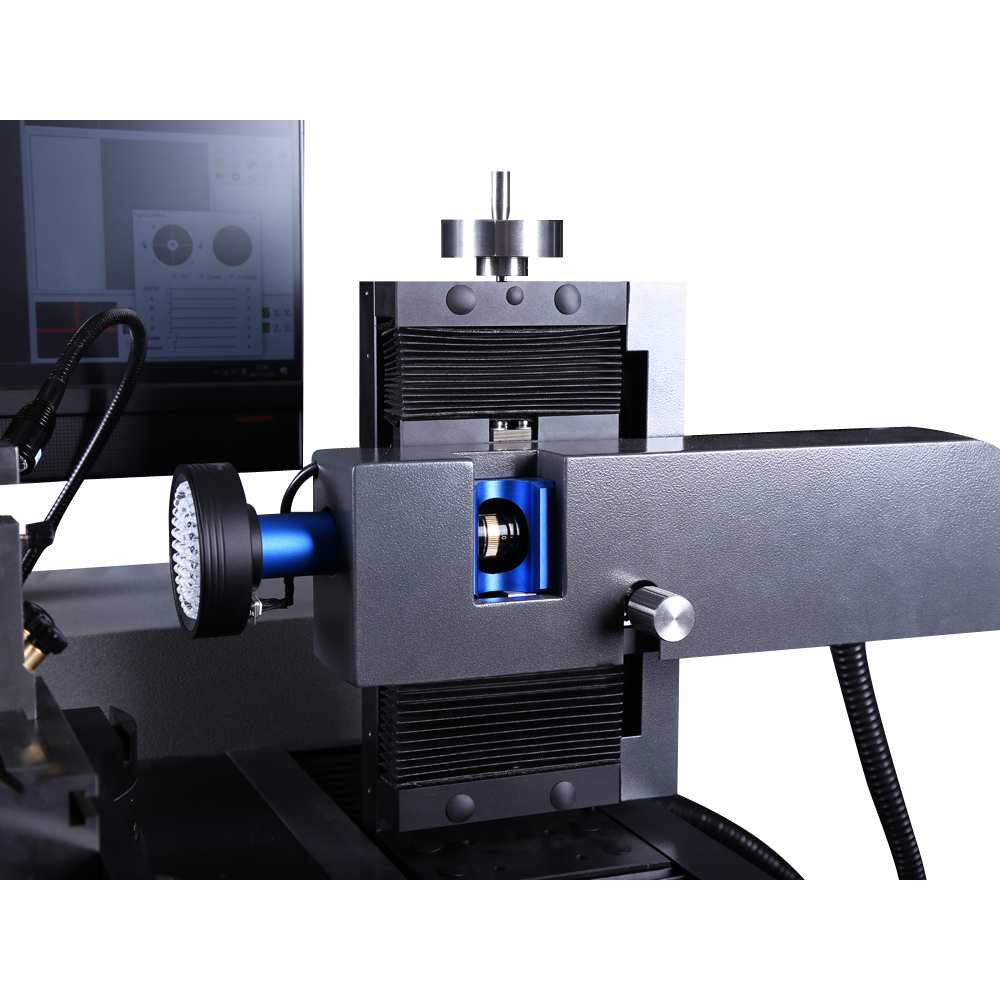

El RANGER600 incluye un módulo LED de contorno de trayectoria de luz paralela que se mueve a lo largo del eje X, proporcionando una imagen óptima y una definición de borde nítida al medir los contornos de la herramienta.
Cuadro de base
La estación de trabajo de pie sólido cuenta con un espacio de almacenamiento práctico y abierto para materiales y herramientas.
Teniente de herramientas
En el lado de la máquina se embebebe un portaherramientas de varias secciones para la preparación y almacenamiento organizados de herramientas.
Características del software SMARTOOL
El software de medición de herramientas de corte SMARTOOL se desarrolla sobre la base de una tecnología de medición óptica y digital de alta precisión.Este software intuitivo ofrece numerosos algoritmos de medición y evaluación diseñados específicamente para herramientas fabricadas o afiladas en operaciones de molienda.
Características clave del software
Operación fácil
Imagen de alta resolución con interfaz gráfica. Todas las teclas de función y paneles de control se muestran en la ventana del software para un funcionamiento intuitivo.
Visión dinámica de la curva en tiempo real
El software proporciona la visualización de curvas de detección de bordes en tiempo real, lo que hace que el análisis y la medición de bordes sean más intuitivos.
Medición del ángulo rápido con retículo
El retículo giratorio en el software SMARTOOL muestra ángulos, lo que permite mediciones rápidas de ángulos a través de la comparación de bordes.
Comparación CAD
Los usuarios pueden importar dibujos de herramientas CAD como referencias, comparando imágenes reales con diseños CAD para evaluar las geometrías de las herramientas de corte.
Medir las capacidades
Medición del ángulo de la hélice
Medición del ángulo frontal axial
Primera medición del ángulo trasero
Medida del segundo ángulo trasero
Medida del ángulo de inclinación del borde
Medición del extremo de la herramienta
Medición del eje del extremo - centro de la herramienta
