Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias

Informacion basica
Lugar de origen: China
Nombre de la marca: Unimetro
Número de modelo: guardabosques600
Cantidad de orden mínima: 1 juego
Precio: Negociable
Detalles de empaquetado: Cuadro de madera + paquete de vacío
Tiempo de entrega: 15 días
Condiciones de pago: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 50 juegos por mes
Información detallada
Aplicaciones: Cuchilla vertical, cónica, con cabeza de corte, de forma especial La garantía: 12 meses
Resolución de escala lineal: 0.1um Modo: manual o automático
Distancia de funcionamiento: 90 mm Servicio: Producción de productos OEM, ODM

Descripción de producto

Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias







Descripción

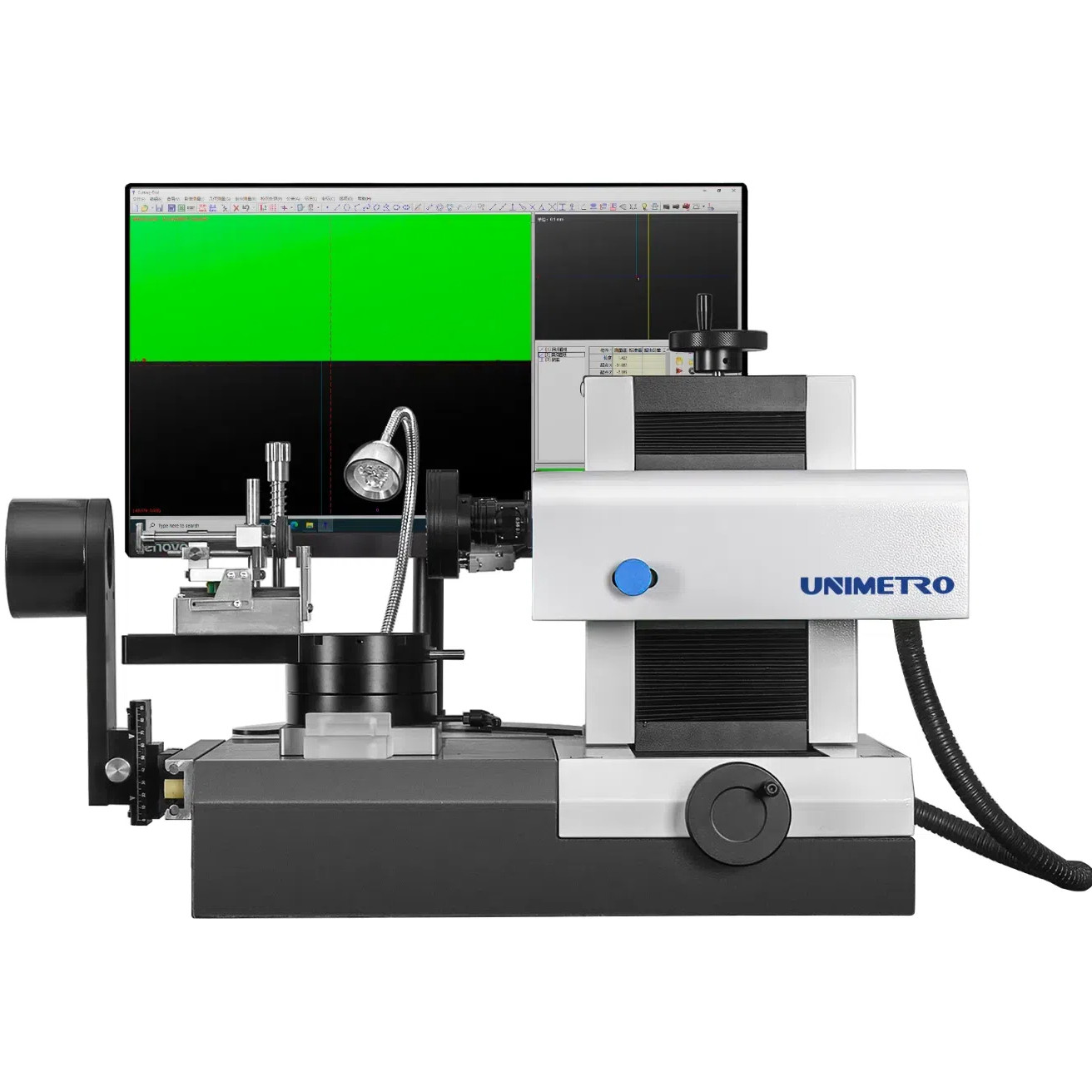

El sistema de inspección de herramientas UNIMETRO RANGER600 es la máquina de medición universal para taladros, fresadoras y contadores y sumideros con un sistema de iluminación flexible.Gracias al diseño compacto y gran estabilidad, el RANGER600 puede utilizarse en la sala de metrología, en el lugar de inspección o directamente en la producción.



Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 0

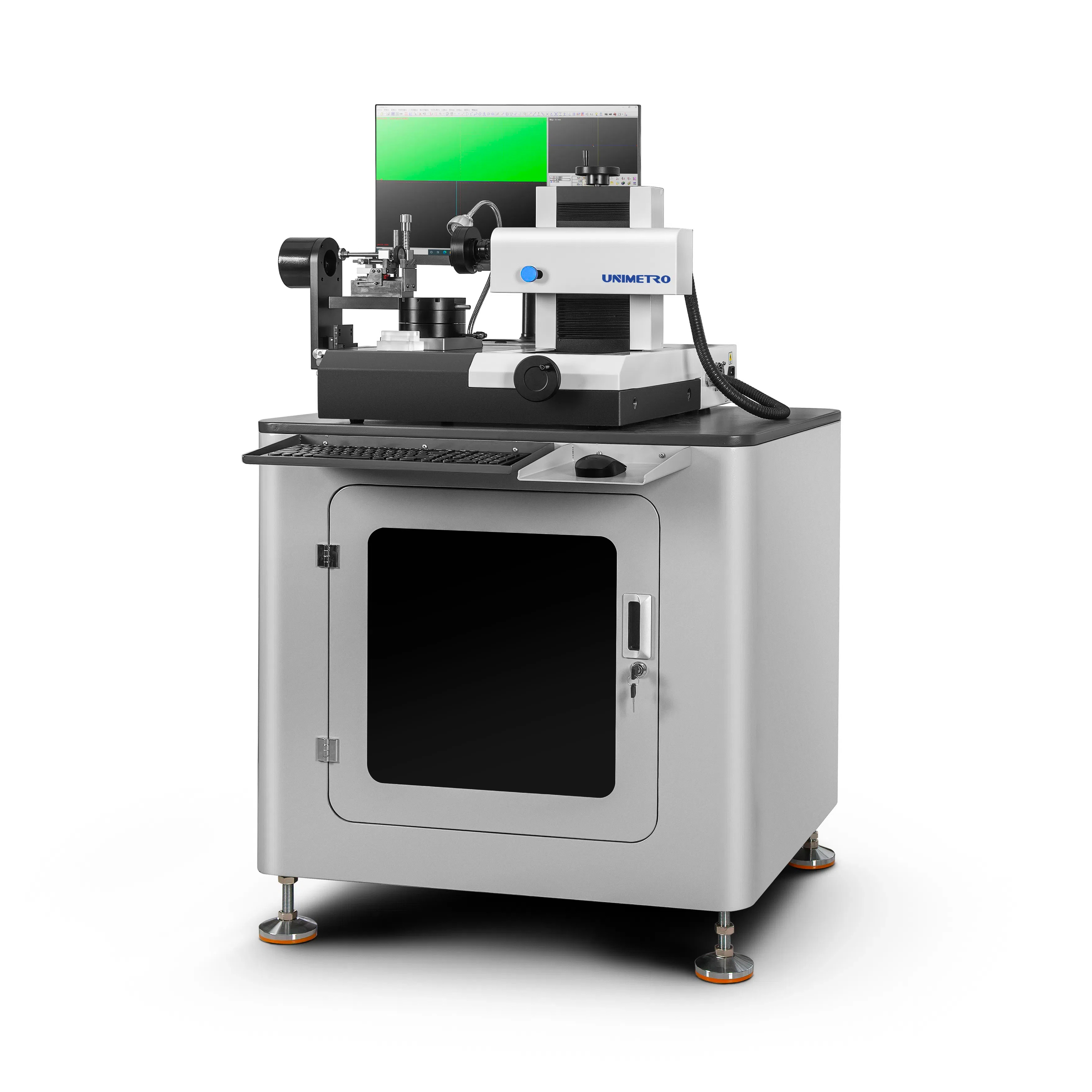

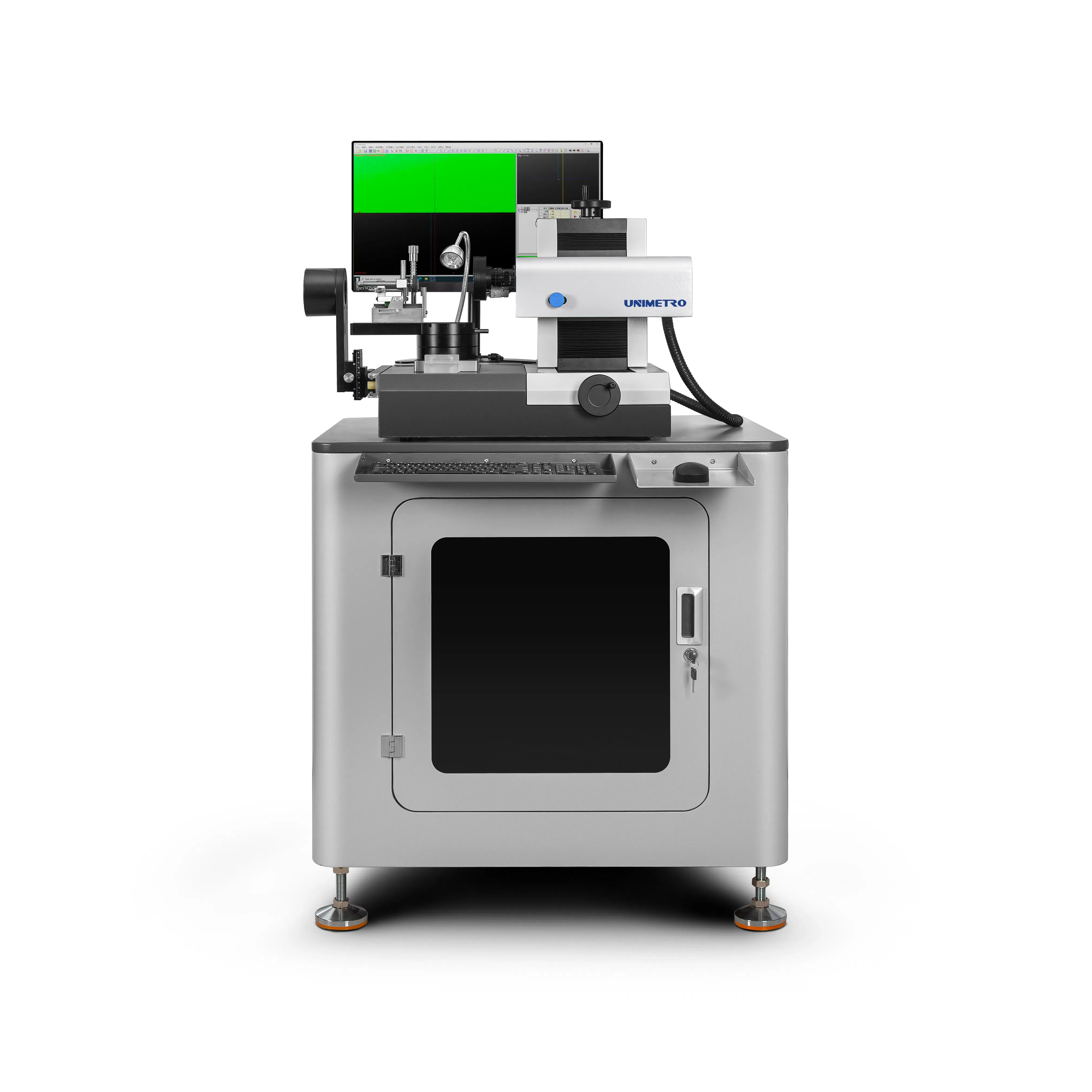

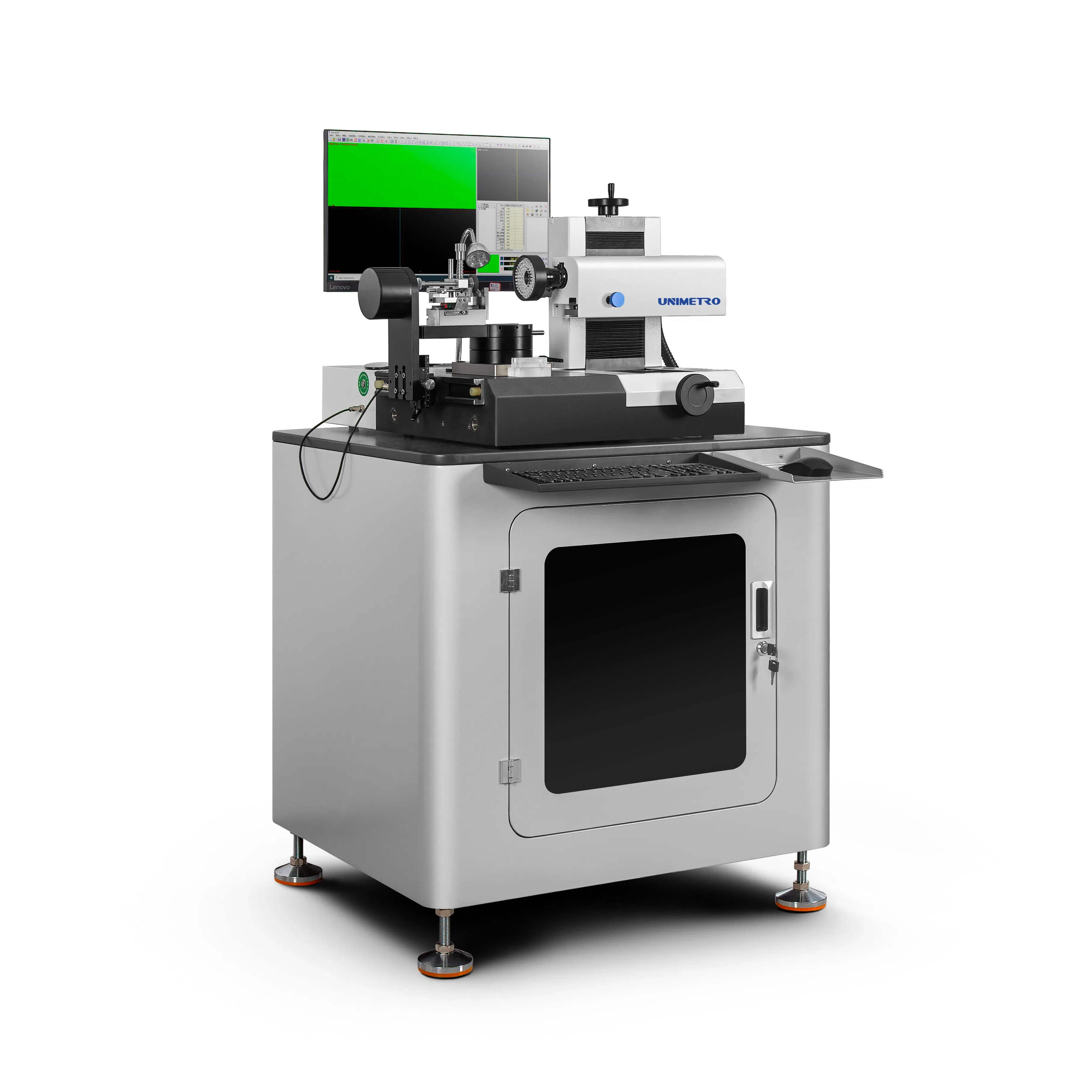

Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 1Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 2



Parámetros



Nombre del producto Máquina de inspección de herramientas multifunción para herramientas de corte de diferentes formas
Modelo El Ranger 600
Viaje en el eje X 80 mm
Viaje en el eje Y 60 mm
Rango de medición del eje Z 60 mm
Diámetro máximo de la herramienta 20 mm (opcional 30 mm)
Duración máxima de la herramienta Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo.
Distancia de trabajo 90 mm
Lentes 0.7X-4.5X lente de zoom con abolladuras
La cámara 5MP cámara HD
Resolución de escala lineal 0.1um
Magnificación 12.6X-79.2X/25.2X-158.4X (opcional)
Campo de visión El valor de las emisiones de CO2 de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles de los combustibles fósiles.
Precisión X ~ Y, (2,5 + L / 100) μm, L es la longitud medida
P.C. Sistema operativo Windows 10, con monitor LCD de 24 pulgadas
Sistema de iluminación 8 secciones de luz de anillo LED, luz de contorno y luz auxiliar flexible, todo controlado por software y programable.
Formato de entrada Archivos DXF
Formato de salida Excel y DXF













Accesorios



Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 3
Luz auxiliar de ángulo libre Modulo de luz de contorno

Una luz adicional disimulable está disponible en un brazo flexible que ayuda a los usuarios a obtener una imagen local mejorada. Este es móvil a lo largo de la dirección del eje X ofrece la mejor imagen y el borde nítido de las vistas del objeto al usuario al medir el contorno de la herramienta.





Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 4
Base de tabla soporte de herramientas

Estación de trabajo de pie sólida con espacio de almacenamiento práctico y abierto para almacenar materiales y herramientas.
Un soporte de herramientas de varias secciones está incrustado en el costado de la máquina.




Características


1Diseño avanzado
>Diseño ergonómico y construcción sólida.
> Captura de imagen HD y combinación de visualización, también el nivel de aumento del microscopio es opcional.
>Bloque en V estable y preciso para mantener y alinear fácilmente las herramientas.
>En el escenario giratorio están disponibles ángulos de medición fijos mecánicos de 0 grados y 90 grados.
>El codificador de alta precisión está integrado en la mesa giratoria, ofrece una ubicación angular precisa para los usuarios.
>Luz de anillo LED programable de varias secciones para la iluminación de la superficie, incluida también la iluminación de contorno y la luz auxiliar de ángulo libre para las características estándar.
>El software de medición SMARTOOL ofrece una función de medición específica para herramientas de corte.
>Se dispone de detección automática de bordes, medición rápida del ángulo con retículo, funciones de comparación de elementos CAD.

2. Misión de ángulos múltiples
Para una ubicación más rápida y precisa del ángulo de las herramientas durante el proceso de medición, la mesa giratoria del RANGER600 ofrece 2 ángulos fijos mecánicos, 0 grados y 90 grados.En la posición de 0 grados los usuarios son capaces de medir el extremo herramienta, extremo de la herramienta - eje central, extremo de la herramienta - ángulo delantero, etc. Y la posición de 90 grados está disponible para el ángulo de hélice, ángulo delantero axial, primer ángulo trasero, segundo ángulo trasero y ángulo de borde inclinado, etc.

Sistema óptico de inspección de herramientas de corte utilizado para garantizar la precisión, calidad y seguridad de las herramientas utilizadas en varias industrias 5

0 grados 45 grados 90
