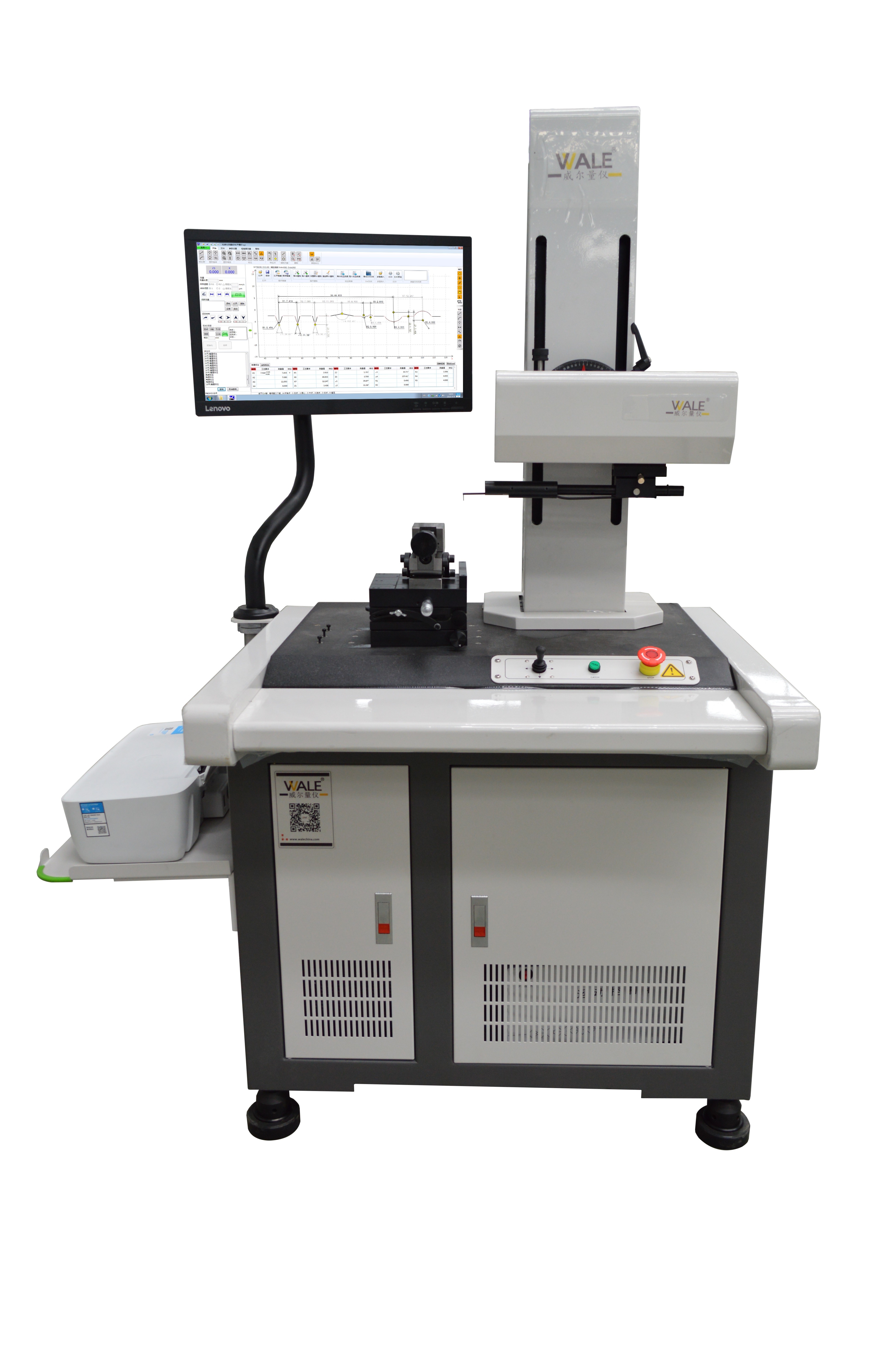

Name: Sistema de medición de rugosidad y contorno de brazo articulado para superficies de apoyo
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Información detallada

Sensor:	Sensor de contorno de tipo digital y sensor de rugosidad estándar sin cabeza	software:	Sistema de medición de contorno CMS y sistema de análisis y medición de rugosidad superficial RMW
Solicitante:	Cojinete de brazo articulado, cristal de germanio de grado óptico, anillo de sellado, sello Turbo, e	Precisión del contorno:	±2´
Aspereza:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	Longitud de calificación:	λcX2,3,4,5,6,7
Eje x:	0,1~10 mm/s	Eje z:	0,5-10 mm/s
Resaltar:	instrumento de medida del contorno 10mm/s , Instrumento de medida del contorno de la aspereza de Rsk , Instrumento de medida de la aspereza de Rku

Descripción de producto

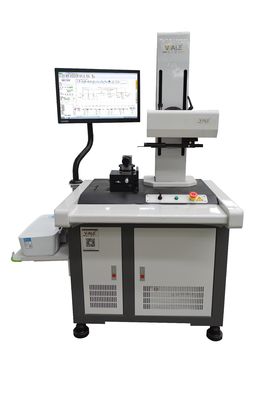

Sistema de Medición de Contorno y Rugosidad de Brazo Articulado para Superficies de Rodamientos

Medidor de Contorno y Rugosidad de Superficie

Un sistema integral de análisis de medición de perfiles de rugosidad para la evaluación de superficies de precisión de superficies de rodamientos y otros componentes de alto perfil.

Elementos de Medición de Superficie

Todas las superficies requieren análisis de estos elementos críticos:

Dimensiones: Formas funcionales de superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
Forma: Desviación de la forma de superficie objetivo (plano, esfera, cono, etc.), típicamente causada por error de máquina
Rugosidad: Variaciones de textura de superficie causadas por herramientas de corte o procesos de mecanizado
Ondulación: Efectos de máquina no ideales causados por vibración, rigidez insuficiente u otros factores de proceso inestables

Serie SPR1000 - Tipo Estándar

Cuenta con tecnología de doble sensor con sensor de contorno digital y sensor de rugosidad estándar inductivo para medición combinada de contorno y rugosidad en una sola máquina.

Especificaciones Técnicas

Especificación	PR1103G-sdk
Rango de Medición Eje X	100mm
Rango de Medición Eje Z	320mm
Rango de Medición Eje Z1	C:±12.5mm/R:±420µm
Precisión Lineal de Contorno Z1	±(1.5+\|0.2H\|)µm
Precisión de Arco	±(2+R/8)µm
Precisión Angular	±2´
Rectitud	0.8µm/100mm
Precisión Lineal de Rugosidad	±4%
Ruido Residual	≤0.02µm
Valor de Duplicación	1δ≤2nm
Longitud de Corte	0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Longitud de Calibración	λcX2,3,4,5,6,7
Velocidad de Avance Eje X	0.1~10mm/s
Velocidad de Avance Eje Z	0.5-10mm/s

Funciones de Medición

Medición de Perfil

Elementos lineales de varias superficies de piezas, características de puntos, mediciones de distancia, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio, análisis de rectitud, análisis de convexidad y análisis de perfil.

Parámetros de Rugosidad

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parámetros de Ondulación

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Parámetros de Contorno Original

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Aplicaciones de Medición

Ejemplos de medición del mundo real que demuestran las capacidades del sistema:

Análisis de superficies de rodamientos con brazo articulado

Evaluación de superficies de cristal de germanio de grado óptico

Análisis de contorno y rugosidad de superficies de anillos de sellado

Medición de superficie de componentes de sello turbo

Componentes del Sistema

Sensor de Contorno Digital Serie P

Resolución: 0.02-0.2µm
Rango: ±7.5-±30µm
Precisión lineal: ±(1.5+|0.6H|)µm
Potencia de medición: 1.2kg
Característica: Mantiene una excelente linealidad en rangos de medición amplios

Sistemas de Avance

Recorrido del riel: 100-150mm
Intervalo de número: 0.2~2µm
Rectitud del contorno: 0.5µm/100mm
Valor residual de rugosidad: ≤0.02µm
Velocidad máxima de movimiento: 10mm/s
Velocidad mínima de medición: 0.1mm/s
Opciones: Driver estándar DS o driver cerámico DC
Aplicación: Cumple con los requisitos de precisión de medición de contorno a nivel de pieza y las necesidades de medición de rugosidad para Ra mayor que 0.1 micrones

Descripción General de Pruebas de Rugosidad

Este medidor de rugosidad proporciona una determinación rápida y precisa de la textura de la superficie y la rugosidad de la superficie de los materiales, mostrando tanto la profundidad de rugosidad (Rz) como el valor de rugosidad media (Ra) en micrómetros o micras (µm).

etiqueta:

Lugar de origen:	DongGuan, China
Nombre de la marca:	UNIMETRO
Número de modelo:	SPR1000

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	caso de madera
