Sistema de Medición de Rugosidad y Contorno de Superficie de Alta Precisión
Fundamentos del Análisis de Medición de Superficies
Todas las mediciones de superficie abarcan cuatro elementos críticos que definen la calidad y el rendimiento del componente:
- Dimensiones: Formas funcionales de la superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
- Forma: Desviación de la geometría de la superficie objetivo (plano, esfera, cono, etc.), típicamente causada por errores de máquina
- Rugosidad: Variaciones de la textura de la superficie causadas por herramientas de corte o procesos de mecanizado
- Ondulación: Efectos no ideales de la máquina resultantes de vibraciones, rigidez insuficiente o inestabilidad del proceso
Características de la Serie SER2000
Logrando el equilibrio óptimo entre rendimiento y costo con una relación precio-rendimiento superior:
- Sensor de contorno digital de alta precisión
- Sensor de rugosidad de amplio rango sin cabezal
- Capacidades de perfilometría a gran escala y medición de microperfiles
- Medición de rugosidad de amplio rango
- Medición de rugosidad y contorno a gran escala de alta precisión en modelos compuestos
Aplicaciones de Medición

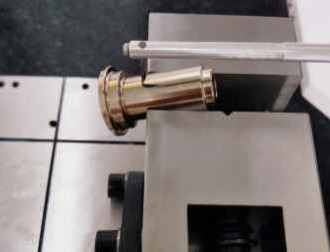

Accesorios de Caja de Cambios

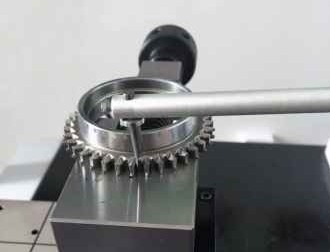

Componentes de Caja de Cambios

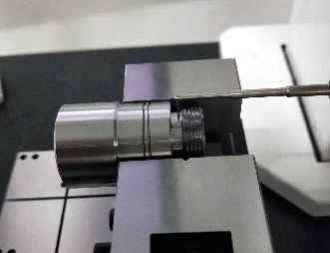

Engranaje de Precisión

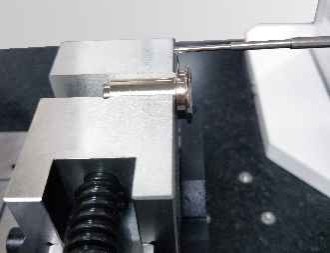

Cuerpo de Válvula
Especificaciones Técnicas - SER2042G-tbo
| Parámetro |
Especificación |
| Rango de Medición Eje X |
120mm |
| Rango de Medición Eje Z |
420mm |
Rango de Medición Eje Z1 |
C:±7.5mm / R:±600μm |
| Precisión Lineal de Contorno Z1 |
0.07% f.s. |
| Precisión Pt |
±0.3μm |
| Precisión Angular |
±1′ |
| Rectitud |
0.3μm/100mm |
| Precisión Lineal de Rugosidad |
±4% |
| Ruido Residual |
≤0.02μm |
| Repetibilidad |
1δ≤3nm |
| Longitud de Onda de Corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Longitud de Calificación |
λc X2,3,4,5,6,7 |
| Velocidad de Avance Eje X |
0.5~20mm/s |
| Velocidad de Avance Eje Z |
0.2-20mm/s |
Capacidades de Medición
Medición de Perfil: Análisis integral de elementos lineales, características de puntos, distancias entre puntos y líneas, relaciones posicionales que incluyen distancia, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio. Capaz de análisis de rectitud, análisis de convexidad y análisis de perfil.
Medición de Rugosidad: Análisis completo de parámetros de rugosidad que incluyen Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Parámetros de ondulación: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Parámetros de contorno original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Componentes del Sistema
Sensor Inductivo de Rugosidad y Perfil Serie ER
- Resolución: 65536:1 / 262144:1
- Rango: R:±400μm/±600μm, C:±5mm/±7.5mm
- Precisión Lineal: R:±7%/±4%, C:0.15%/0.07%
- Ruido Residual: ≤0.025μm/≤0.02μm
- Referencia de Rugosidad: Guía, sin guía
- Sensor inductivo integrado de alta precisión para medición de rugosidad y perfil con simple cambio de aguja
Sistemas de Avance
Servomotor de Bajo Ruido Dsh / Servomotor Cerámico de Bajo Ruido Dch(Seleccionar según los requisitos de la aplicación)
- Recorrido del Riel: 100-150mm / 180~220mm
- Intervalo de Número: 0.05~2μm / 0.05~5μm
- Rectitud del Contorno: 0.3μm/100mm
- Valor Residual de Rugosidad: ≤0.005μm
- Velocidad Máxima de Movimiento: 20mm/s
- Velocidad Mínima de Medición: 0.1mm/s
- El actuador de bajo ruido cumple con los requisitos de precisión de medición de perfil de piezas estándar y medición de rugosidad superando Ra 0.025 micrones
Componentes de Columna
Columna de Alta Velocidad Cnf / Columna Larga de Alta Velocidad Cnfl(Seleccionar según los requisitos de medición)
- Rango: 320~420mm / 520~620mm
- Velocidad Máxima de Movimiento: 20mm/s
- Velocidad Mínima de Movimiento: 0.2mm/s
- Precisión de Posicionamiento: 0.005mm
- La columna de alta velocidad con construcción de marco mantiene la precisión sin deformación, presentando una estructura de transmisión rápida y un amplio rango de velocidad
Componentes de Plataforma
Mesa de Máquina Ergonómica Integral MPE
- Material: Mármol
- Especificación: 500*800, 500*1000
- Diseño integral con estructura compacta para fácil mantenimiento y eficiencia de espacio
- El diseño ergonómico reduce la fatiga del operador
Preguntas Frecuentes
P1: ¿Son ustedes una fábrica o una empresa comercial?
R1: Somos una fábrica y proporcionamos respuestas en 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Nos especializamos en máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM, y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional recomendará instrumentos de medición adecuados según la variedad de sus productos y los requisitos de medición.
P4: ¿Aceptan servicio personalizado?
R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades específicas del cliente.
P5: ¿Cuál es su período de garantía?
R5: Nuestros productos tienen una garantía de 1 año. Hemos mejorado la durabilidad de los componentes frágiles para garantizar la fiabilidad del producto.
