Prueba de rugosidad superficial y contorno para rodamientos de brazos articulados
El probador de contorno de rugosidad de superficie de la serie SPR1000 es un sistema de medición de precisión diseñado para el análisis exhaustivo de la superficie de componentes industriales, incluidos los rodamientos de brazos articulados,Cristales de germanio de grado óptico, anillos de sellado y sellos turbo.
Fundamentos de las mediciones de superficie
Todas las superficies pueden medirse a través de cuatro elementos clave que definen sus características funcionales:
- Las dimensiones:Relaciones lineales entre el radio, el ángulo, la distancia y las características de la superficie
- Tipo de la pieza:Desviación de la geometría objetivo (plano, esfera, cono) causada típicamente por un error de la máquina
- La rugosidad:Fabricación en la cual todas las materias utilizadas no estén sujetas a restricciones.
- La onda:Efectos no ideales de la máquina por vibración, rigidez insuficiente o inestabilidad del proceso
Características de la serie SPR1000
Configuración estándar con una rentabilidad óptima.Características de la tecnología de sensores duales que combina la detección digital de contornos con la medición de rugosidad inductiva para el análisis integral de la superficie en una sola máquina.

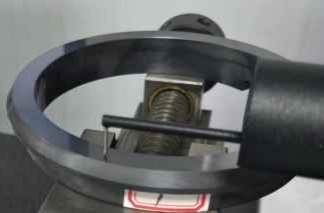

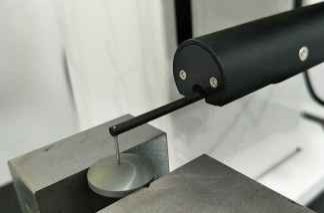

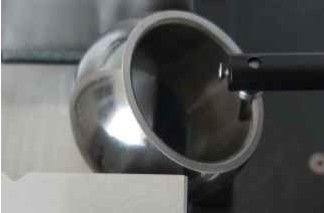

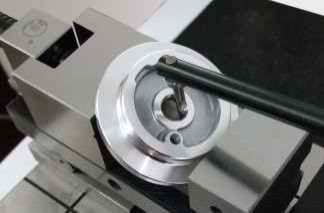

Aplicaciones de medición
Especificaciones técnicas
| Especificación |
Valor |
| Número de modelo |
PR1103G-sdk |
| Rango de medición Eje X |
100 mm |
| Rango de medición eje Z |
320 mm |
| Rango de medición en el eje Z1 |
C:± 12,5 mm/R:± 420 μm |
| Precisión de contorno Z1 Precisión lineal |
± 1,5 + 0,5 + 0,2 mm |
| Precisión del arco |
±(2+R/8) μm |
| Precisión del ángulo |
±2′ |
| La rectitud |
0.8 μm/100 mm |
| Roughness Precisión lineal |
± 4% |
| Ruido residual |
≤ 0,02 μm |
| Valor duplicado |
1δ≤2nm |
| longitud de onda de corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Duración de clasificación |
λcX2,3,4,5,6,7 |
| Velocidad del eje X |
0.1 ~ 10 mm/s |
| Velocidad del eje Z |
0.5 a 10 mm/s |
Capacidades de medición
Análisis del perfil:Elementos de línea, características puntuales, distancias entre puntos y líneas, análisis de posición, incluida la distancia, el paralelismo, la perpendicularidad, el ángulo, la profundidad de ranura, el ancho de ranura, el radio,análisis de rectitud, análisis de convexidad y análisis de perfil.
Parámetros de rugosidad:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Parámetros de ondulación:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Parámetros de contorno originales:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Componentes del sistema
Sensor de contorno digital de la serie P
- Resolución: 0,02-0,2 μm
- Las mediciones de las emisiones de gases de efecto invernadero se realizarán en el momento de la emisión.
- Precisión lineal: ± 1,5 + 0,6 H de acero
- Fuerza de medición: 1,2 kg
- Mantiene una excelente linealidad en grandes rangos de medición
Opciones del sistema de accionamiento
- Viaje por ferrocarril: 100-150 mm
- Intervalo de número: 0,2 a 2 μm
- Se aplicará el método siguiente:
- Valor residual de rugosidad: ≤ 0,02 μm
- velocidad máxima: 10 mm/s
- Velocidad mínima: 0,1 mm/s
- El accionamiento estándar cumple con los requisitos de medición de contorno a nivel parcial
Componentes de columna
- El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable.
- velocidad máxima: 10 mm/s
- Velocidad mínima: 0,5 mm/s
- Precisión de posicionamiento: 0,01 mm
- El diseño del marco ligero asegura la estabilidad a largo plazo sin deformación
Componentes de la plataforma
- Material: Construcción de mármol
- Las especificaciones: 500 × 800 mm, 500 × 1000 mm
- Diseño de una sola pieza con estructura compacta para un fácil mantenimiento
Preguntas frecuentes
¿Es usted una fábrica o una empresa comercial?
Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
¿Qué fabrica principalmente su empresa?
Nos especializamos en máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.
¿Cómo elegir la especificación adecuada?
Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.
¿Acepta servicio personalizado?
Sí, ofrecemos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.
¿Cuál es su período de garantía?
Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes quebradibles para garantizar la fiabilidad del producto.
