RMW Tester avanzado de rugosidad superficial multifunción
Probador profesional de rugosidad de la superficie con tecnología de sensores inductivos sin sonda para análisis y medición completos de la superficie.
Fundamentos de la medición de la rugosidad superficial
El análisis de superficie comprende cuatro elementos mensurables críticos esenciales para la evaluación de componentes de alta precisión:
- Las dimensiones:Relaciones lineales que definen las formas funcionales de la superficie, incluyendo radio, ángulos y distancias
- Tipo de la pieza:Desviaciones de la geometría de la superficie de destino causadas por imprecisiones de la máquina
- La rugosidad:Variaciones de la textura de la superficie resultantes de herramientas de corte y procesos de mecanizado
- La onda:Irregularidades periódicas de la superficie por vibración, problemas de rigidez o inestabilidad del proceso
Características de la serie SR1000
Configuración estándar de escritorio con una rentabilidad y un rendimiento excepcionales:
- Tecnología de sensores inductivos estándar sin plomo
- Evaluación integral de cientos de parámetros de rugosidad, ondulación y perfil
- Capacidades de medición de nivel profesional
Aplicaciones de medición

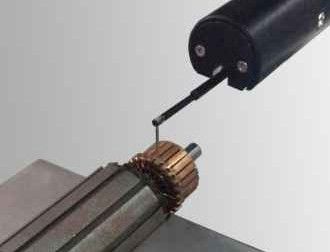

Commutador

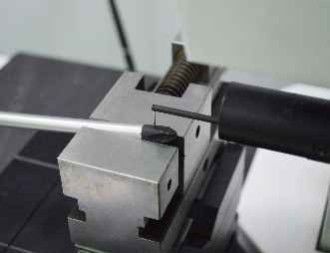

Manilla del destornillador

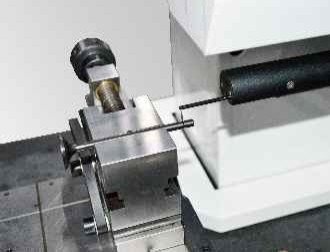

Componente de la válvula

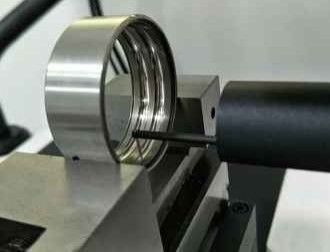

Cubierta
Especificaciones técnicas
| Especificación |
Valor |
| Número de modelo |
Se trata de un vehículo de transporte de mercancías de transporte de mercancías. |
| Rango de medición en el eje X |
100 mm |
| Rango de medición del eje Z |
320 mm |
| Rango del eje Z1 |
±420μm/65536:1 |
| Z1 Precisión lineal |
± 4% |
| Repetibilidad |
1δ≤2nm |
| longitud de onda de corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Duración de clasificación |
λcX2,3,4,5,6,7 |
| Ruido residual |
≤ 0,005 μm |
| Velocidad del eje X |
0.1 ~ 10 mm/s |
| Velocidad del eje Z |
0.5 a 10 mm/s |
Capacidades de medición
Análisis exhaustivo de los parámetros que incluye:
Parámetros de rugosidad:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Parámetros de ondulación:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Parámetros de contorno originales:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Componentes del sistema
Sensor inductivo de la serie R
Resolución: 65536:1 / 262144:1
Las mediciones se realizarán en un rango de ±420 μm / ±620 μm.
Precisión lineal: R: ± 4% / ± 3%
Ruido residual: ≤ 0,007 μm / ≤ 0,005 μm
Referencia de rugosidad: Guía, sin plomo
Sensor de rugosidad sin cabeza con excelentes características de respuesta de frecuencia y ancho de banda de señal amplio, que representa el tipo de sensor óptimo para aplicaciones de medición de rugosidad.
Opciones del sistema de accionamiento
Viaje por ferrocarril: 100-150 mm
Intervalo de número: 0,2 a 2 μm
Se aplicará el método siguiente:
Valor residual de rugosidad: ≤ 0,02 μm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de medición: 0,1 mm/s
Sistema de accionamiento estándar que proporciona una precisión de medición del contorno a nivel parcial, compatible con sensores de rugosidad para mediciones superiores a Ra 0,1 micrones.
Componentes de columna
Rango: 320 ~ 420 mm / 520 ~ 620 mm
Velocidad máxima de movimiento: 10 mm/s
Velocidad mínima de movimiento: 0,5 mm/s
Precisión de posicionamiento: 0,01 mm
Diseño de columna de marco ligero que garantiza la estabilidad a largo plazo sin deformación.
Componentes de la plataforma
Material: Mármol
Especificaciones: 500 × 800, 500 × 1000
Diseño de una sola pieza con estructura compacta para un fácil mantenimiento y eficiencia espacial.
Preguntas frecuentes
¿Es usted una fábrica o una empresa comercial?
Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
¿Qué fabrica principalmente su empresa?
Nos especializamos en máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos de medición relacionados.
¿Cómo elegir la especificación adecuada?
Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.
¿Acepta servicio personalizado?
Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.
¿Cuál es su período de garantía?
Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes quebradibles para garantizar la fiabilidad del producto.
