Sistema Avanzado de Medición de Rugosidad y Contorno de Superficie Multifunción
Medidor de alta precisión de rugosidad y contorno de superficie con capacidades de análisis integrales para aplicaciones de medición industrial.
Fundamentos de la Medición de Superficies
Todas las superficies contienen elementos medibles, incluyendo dimensiones, forma, rugosidad y ondulación. Los componentes de alta precisión requieren el análisis de todos estos elementos:
- Dimensiones: Formas funcionales de superficie definidas por relaciones lineales entre radio, ángulo, distancia y características
- Forma: Desviación de la forma de superficie objetivo (plana, esférica, cónica, etc.), típicamente causada por error de máquina
- Rugosidad: Textura superficial causada por herramientas de corte o procesos de mecanizado
- Ondulación: Efectos no ideales de la máquina por vibración, rigidez insuficiente o inestabilidad del proceso
Características de la Serie SPR2000
Equilibrio óptimo de rendimiento y costo con una relación precio-rendimiento superior:
- Sensor de contorno digital de alta precisión
- Sensor de rugosidad de amplio rango sin cabezal
- Perfilometría a gran escala y medición de microperfil
- Capacidades de medición de rugosidad de amplio rango
- Medición de alta precisión de rugosidad y contorno a gran escala para modelos compuestos
Aplicaciones de Medición

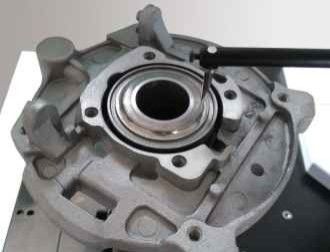

Carcasa de Motor
Cuerpo de Válvula de Carrete

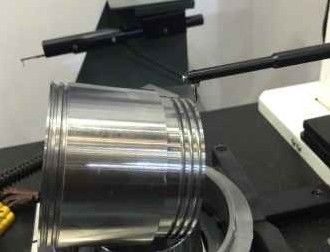

Pistón
Piezas de Embrague de Automóvil
Especificaciones Recomendadas - SPR2012G-tdp
| Parámetro |
Especificación |
| Rango de Medición Eje X |
150mm |
| Rango de Medición Eje Z |
420mm |
| Rango de Medición Eje Z1 |
C:±12.5mm/R:±620μm |
| Precisión Lineal de Contorno Z1 |
±(0.8+|0.12H|)μm |
| Precisión de Arco |
±(1.5+R/12)μm |
| Precisión Angular |
±1′ |
| Rectitud |
0.5μm/100mm |
| Precisión Lineal de Rugosidad |
±3% |
| Ruido Residual |
≤0.05μm |
| Repetibilidad |
1δ≤1nm |
| Longitud de Corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Longitud de Calificación |
λcX2,3,4,5,6,7 |
| Velocidad de Avance Eje X |
0.5~20mm/s |
| Velocidad de Avance Eje Z |
0.2-20mm/s |
Funciones de Medición
Medición de Perfil: Elementos lineales de varias superficies de piezas, características de puntos, mediciones de distancia entre puntos y líneas, análisis de posición incluyendo distancia, paralelismo, perpendicularidad, ángulo, profundidad de ranura, ancho de ranura, radio. Capaz de análisis de rectitud, análisis de convexidad y análisis de perfil.
Parámetros de Rugosidad: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parámetros de Ondulación: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parámetros de Contorno Original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes del Sistema
Sensor: Sensor de Perfil Digital de Bajo Ruido Serie PHP
- Resolución: 0.02-0.1μm
- Rango: ±7.5-±30μm
- Precisión lineal: ±(0.7+|0.05H|)μm
- Fuerza de medición: 0.7g
- Sensor de rugosidad tipo sin guía con excelente respuesta de frecuencia y amplio ancho de banda de señal
Controlador: Controlador de Bajo Ruido DSH / Controlador Cerámico de Bajo Ruido DCH
- Recorrido del riel: 100-150mm / 180-220mm
- Intervalo de número: 0.05-2μm / 0.05-5μm
- Rectitud del contorno: 0.3μm/100mm
- Valor residual de rugosidad: ≤0.005μm
- Velocidad máxima de movimiento: 20mm/s
- Velocidad mínima de medición: 0.1mm/s
- El actuador de bajo ruido cumple con los requisitos de precisión de medición de perfil de piezas estándar
Miembro de Columna: Columna de Alta Velocidad CNF / Columna Larga de Alta Velocidad CNFL
- Rango: 320-420mm / 520-620mm
- Velocidad máxima de movimiento: 20mm/s
- Velocidad mínima de movimiento: 0.2mm/s
- Precisión de posicionamiento: 0.005mm
- Columna de alta velocidad con diseño de marco, indeformable para uso a largo plazo
Componentes de Plataforma: Mesa de Máquina Ergonómica Integral MPE
- Material: Mármol
- Especificación: 500*800, 500*1000
- Diseño integral con estructura compacta
- Mantenimiento conveniente y ahorro de espacio
- El diseño ergonómico reduce la fatiga del operador
Preguntas Frecuentes
P1: ¿Son ustedes una fábrica o una empresa comercial?
R1: Somos una fábrica y proporcionamos respuestas en 24 horas.
P2: ¿Qué fabrica principalmente su empresa?
R2: Producimos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM, y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Nuestro equipo profesional le recomendará instrumentos de medición adecuados según la variedad de sus productos y sus requisitos de medición.
P4: ¿Aceptan servicios personalizados?
R4: Sí, ofrecemos tanto máquinas estándar como soluciones personalizadas adaptadas a las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
R5: El período de garantía de nuestro producto es de 1 año. Hemos mejorado las piezas frágiles y mantenemos una calidad de producto estable.
