| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | UNIMETRO |
| Certificación: | CE,ISO |
| Número de modelo: | GUARDABOSQUES 600 |
| Cantidad de orden mínima: | 1 |
| Precio: | Discussible |
| Detalles de empaquetado: | Caso de madera |
| Tiempo de entrega: | 15 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5 por mes |
| Nombre de producto: | sistema de los 5M HD Camera Tool Inspect para la fresa plana de extremo | Viaje del eje de X: | 80m m |
|---|---|---|---|
| Viaje del eje de Y: | 60m m | Viaje del eje de Z: | 60m m |
| Diámetro máximo de la herramienta: | 20m m | Longitud máxima de la herramienta: | 200m m |
| distancia de funcionamiento: | 90m m | ||
| Alta luz: | La herramienta de la cámara de HD examina el sistema,cámara video portátil de la inspección,sistema de los 5M Camera Tool Inspect |
||

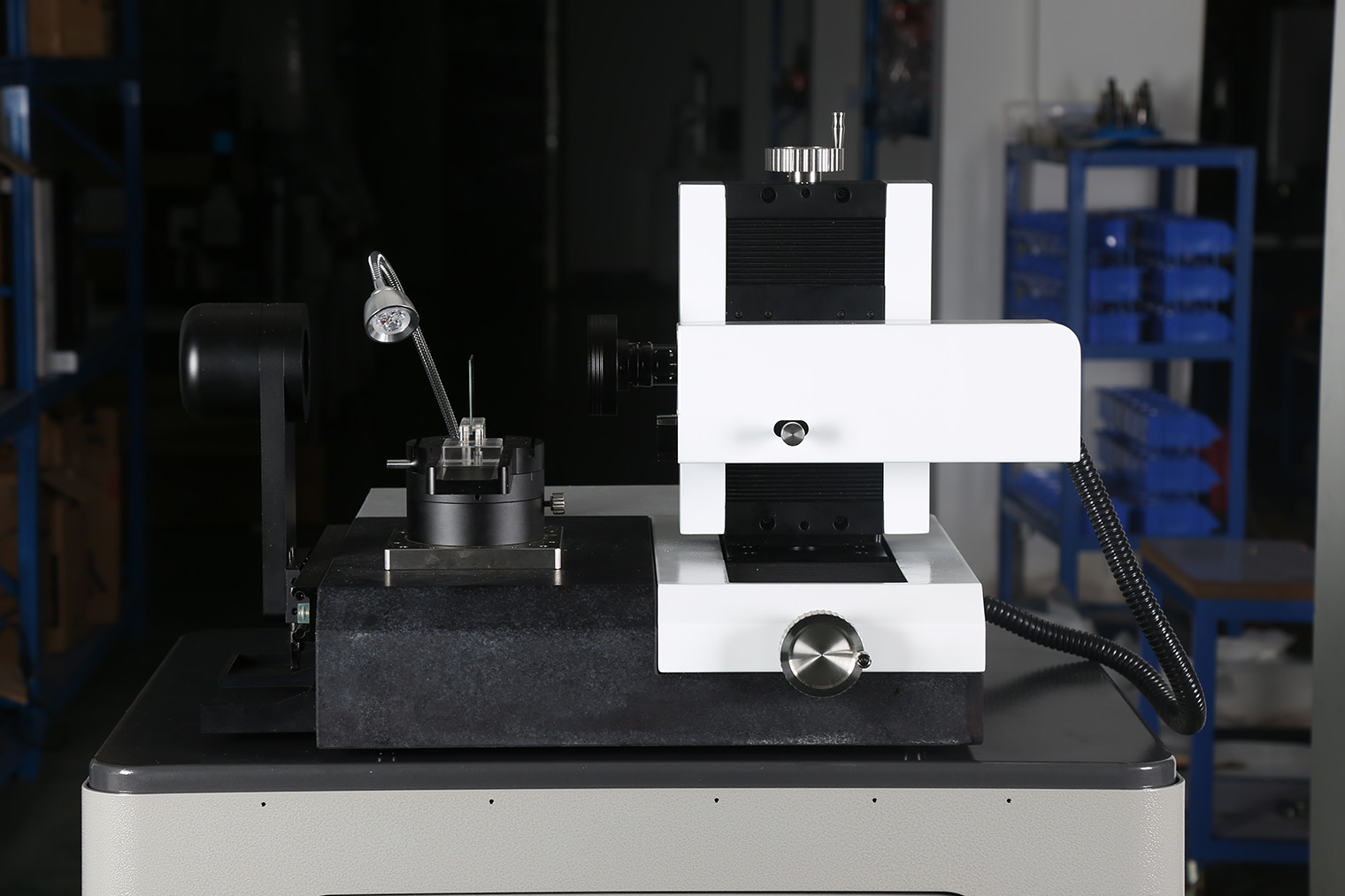

El sistema de inspección de la herramienta de UNIMETRO RANGER600 es la máquina de medición universal para los taladros, las fresas y los contadores y los avellanadores bajo sistema de iluminación flexible. Los gracias al diseño compacto y a la gran estabilidad, el RANGER600 se pueden emplear en el cuarto de la metrología, inspección de entrada, o directamente en la producción.
Parámetros
| Nombre de producto |
Máquina multifuncional de la inspección de la herramienta para diversas herramientas de corte de forma |
|||||
| Modelo |
Guardabosques 600 |
|||||
| Viaje del eje de X |
80m m |
|||||
| Viaje del eje de Y |
60m m |
|||||
| Gama de medición del eje de Z |
60m m |
|||||
| Diámetro máximo de la herramienta |
20m m (30m m opcionales) |
|||||
| Longitud máxima de la herramienta |
200m m (350m m opcionales) |
|||||
| Distancia de funcionamiento |
90m m |
|||||
|
Lente |
0.7X-4.5X abolló el zoom |
|||||
|
Cámara |
Cámara de 5MP HD |
|||||
|
Resolución linear de la escala |
0.1um |
|||||
|
Ampliación |
12.6X-79.2X/25.2X-158.4X (opcional) |
|||||
|
Campo visual |
27*20mm-43*33mm/13.5*10mm-2.3*1.6m m (opcional) |
|||||
|
Exactitud |
X ~ Y, (2,5 + L/100) el μm, L es la longitud medida |
|||||
|
PC |
OS de Windows 10, con 24" monitor LCD |
|||||
|
Sistema de iluminación |
luz del anillo de 8 secciones LED, luz del contorno y luz auxiliar flexible, todo el control del software y programable. |
|||||
|
Formato entrado |
Ficheros de DXF |
|||||
|
Formato de la salida |
EXCEL, DXF |
|||||
Características
1. Diseño avanzado
diseño ﹥Ergonomic y construcción sólida.
La captura de la imagen de ﹥HD y la combinación de la exhibición, también nivel de la ampliación del microscopio es opcionales.
bloque ﹥Stable y exacto de V para sostenerse y la alineación fáciles de las herramientas.
los ángulos de medición fijos ﹥Mechanical de 0 grados y de 90 grados están disponibles en la etapa rotatoria.
el codificador de la exactitud del ﹥High se integra en la tabla rotatoria, ofrece la ubicación exacta del ángulo para los usuarios.
luz programable del anillo de la sección LED del ﹥Multiple para la iluminación superficial, también incluyendo la iluminación del contorno y la luz auxiliar del ángulo libre para las características estándar.
El software de medición de ﹥SMARTOOL ofrece la función de medición específica para las herramientas de corte.
la detección de borde ﹥Automatic, medida rápida con el retículo, funciones del ángulo de la comparación del elemento del cad está disponible.
2. El múltiplo pesca la medición con caña
Para las herramientas más rápidas y más exactas pesque la ubicación con caña durante el proceso de medición, la tabla rotatoria de las ofertas RANGER600 2 ángulos fijos mecánicos, 0 grados y 90 grados. En las 0 posiciones del grado los usuarios pueden medir el extremo de la herramienta, el extremo de la herramienta - eje de centro, extremo de la herramienta - ángulo delantero, el etc. Y 90 grados de posición están disponibles para el ángulo de hélice, el ángulo delantero axial, primero el ángulo posterior, el ángulo en segundo lugar posterior e inclinar ángulo del borde, el etc.
