Sistema de inspección de la herramienta de la alta exactitud con servicio del ODM del OEM

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Certificación: ISO, CE
Número de modelo: Ranger600
Cantidad de orden mínima: 1set
Precio: negotiable
Detalles de empaquetado: Envasado al vacío de madera de case+
Tiempo de entrega: 15 días
Condiciones de pago: T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram
Capacidad de la fuente: 50Sets por mes
Información detallada
Nombre del producto: Máquina de inspección de herramientas de alta precisión con servicio OEM ODM Modelo: guardabosques600
Aplicaciones: Cuchilla vertical, cónica, con cabeza de corte, de forma especial Garantía: 12 meses
Resolución de escala lineal: 0.1um Modo: Manual o automático
distancia de trabajo: 90 mm Servicio: OEM, ODM
Alta luz:

Sistema de inspección de la herramienta del OEM

,

Sistema de inspección de la herramienta de la alta exactitud

,

Sistema de inspección de la herramienta del ODM


Descripción de producto

Máquina de inspección de herramientas de alta precisión con servicio OEM ODM







Descripción

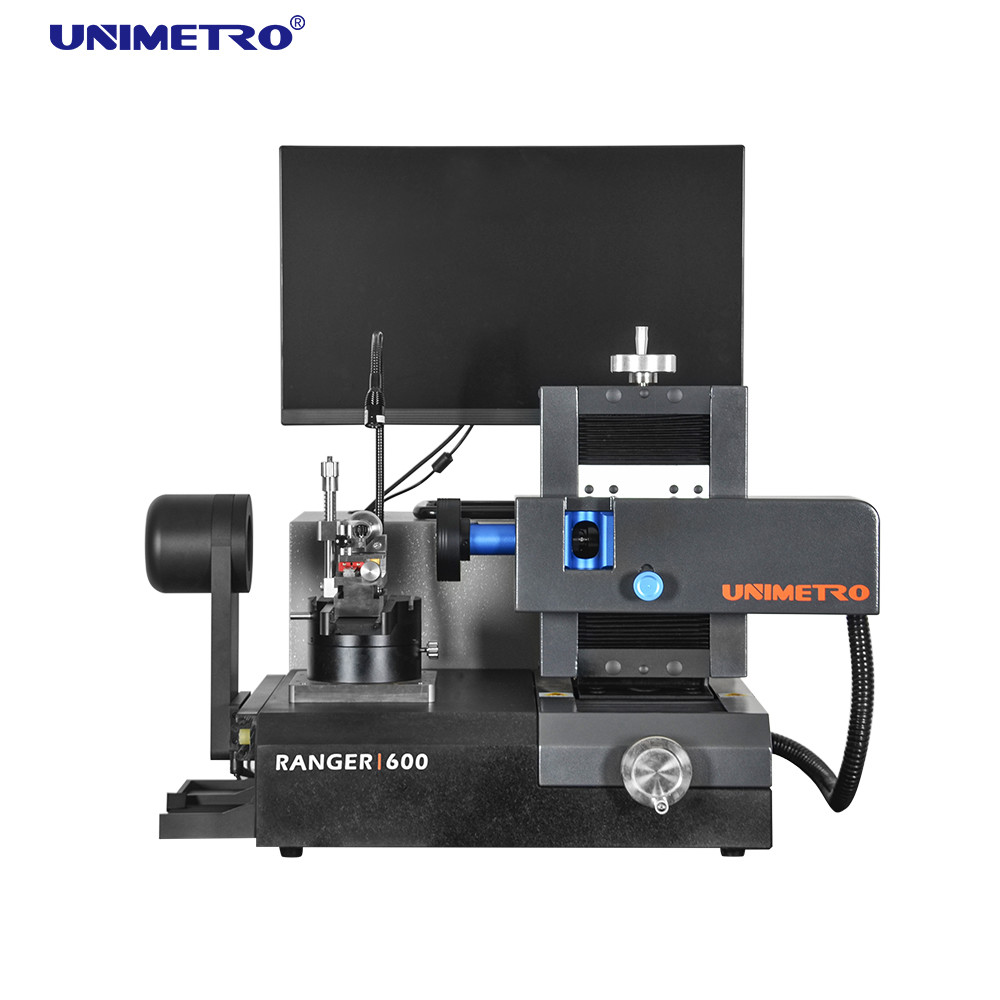

El sistema de inspección de herramientas UNIMETRO RANGER600 es la máquina de medición universal para brocas, fresas y avellanadores bajo un sistema de iluminación flexible.Gracias al diseño compacto y gran estabilidad, el RANGER600 puede emplearse en la sala de metrología, inspección de recepción o directamente en producción.

Sistema de inspección de la herramienta de la alta exactitud con servicio del ODM del OEM 0



Parámetros



Nombre del producto

Máquina de inspección de herramientas multifunción para herramientas de corte de diferentes formas


Modelo

guardabosques 600


recorrido del eje X

80 mm


recorrido del eje Y

60 mm


Rango de medición del eje Z

60 mm


Diámetro máximo de la herramienta

20 mm (30 mm opcional)


Longitud máxima de la herramienta

200 mm (opcional 350 mm)


distancia de trabajo

90 mm



Lente

Lente zoom abollada 0.7X-4.5X

Cámara

Cámara HD de 5MP

Resolución de escala lineal

0.1um

Aumento

12,6X-79,2X/25,2X-158,4X (opcional)

Campo visual

27*20mm-43*33mm/13,5*10mm-2,3*1,6mm (opcional)

Precisión

X ~ Y, (2.5 + L / 100) μm, L es la longitud medida

ordenador personal

Sistema operativo Windows 10, con monitor LCD de 24"

Sistema de iluminación

Anillo de luz LED de 8 secciones, luz de contorno y luz auxiliar flexible, todo controlado por software y programable.

Formato de entrada

Archivos DXF

Formato de salida

EXCEL, DXF













Accesorios



Sistema de inspección de la herramienta de la alta exactitud con servicio del ODM del OEM 1
       Luz auxiliar de ángulo libre                           Módulo de luz de contorno

Una luz adicional regulable está disponible en un brazo flexible.Lo que ayuda a los usuarios a obtener una imagen local mejorada.

Esto se puede mover a lo largo de la dirección del eje X y ofrece la mejor imagen y el borde nítido de las vistas del objeto al usuario al medir el contorno de la herramienta.






Sistema de inspección de la herramienta de la alta exactitud con servicio del ODM del OEM 2

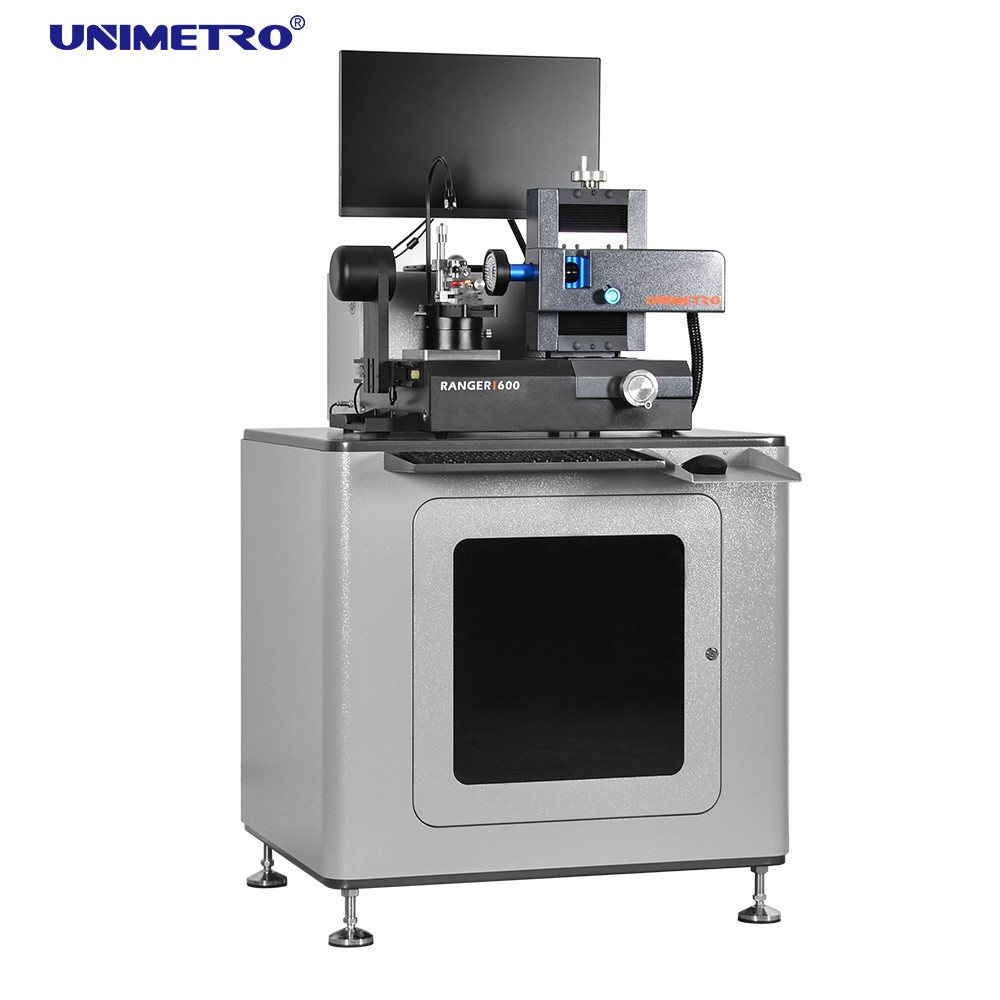

         Portaherramientas de mesa base

Estación de trabajo sólida con espacio de almacenamiento práctico y abierto para el almacenamiento de materiales y herramientas.


Un portaherramientas de múltiples secciones está incrustado en el lateral de la máquina.Los usuarios pueden tener todas las herramientas en orden para la preparación para evitar confusiones.






Características


1. Diseño avanzado
﹥Diseño ergonómico y construcción sólida.
Combinación de visualización y captura de imágenes HD, también el nivel de aumento del microscopio es opcional.
﹥Bloque en V estable y preciso para sujetar y alinear fácilmente las herramientas.
﹥Los ángulos de medición fijos mecánicos de 0 grados y 90 grados están disponibles en la platina giratoria.
﹥El codificador de alta precisión está integrado en la mesa giratoria y ofrece una ubicación precisa del ángulo para los usuarios.
﹥Anillo de luz LED programable de múltiples secciones para iluminación de superficies, que también incluye iluminación de contorno y luz auxiliar de ángulo libre para características estándar.
﹥El software de medición SMARTOOL ofrece una función de medición específica para herramientas de corte.
﹥Están disponibles las funciones de comparación de elementos CAD, detección automática de bordes, medición rápida de ángulos con retícula.

2. Medición de ángulos múltiples
Para una ubicación más rápida y precisa del ángulo de las herramientas durante el proceso de medición, la mesa giratoria del RANGER600 ofrece 2 ángulos fijos mecánicos, 0 grados y 90 grados.En la posición de 0 grados, los usuarios pueden medir el extremo de la herramienta, el extremo de la herramienta: eje central, el extremo de la herramienta: ángulo frontal, etc. Y la posición de 90 grados está disponible para el ángulo helicoidal, el ángulo frontal axial, el primer ángulo posterior, el segundo ángulo posterior y la inclinación. Ángulo de borde, etc.


Sistema de inspección de la herramienta de la alta exactitud con servicio del ODM del OEM 3

0 grados 45 grados 90 grados
