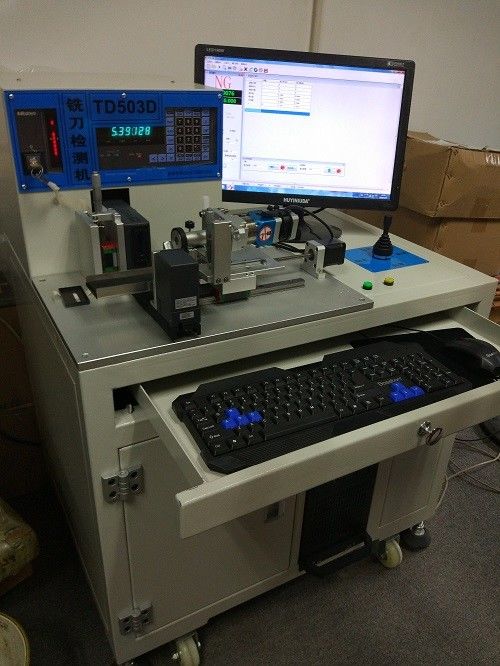

Sistema de Medición con Herramienta Láser Integrado con Kits de Fijación CMM y Probador Automático de Diámetro para Herramientas de Fresado

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Número de modelo:	UTD503D

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	20 días del trabajo
Condiciones de pago:	T/T
Capacidad de la fuente:	10 por mes

Mejor precio Contactar ahora

Información detallada

Gama de medición de la longitud:	60-150 mm	Gama de medición del diámetro:	0.5-25 mm
Exactitud del diámetro:	±0.0015mm	Exactitud del valor del agotamiento:	0.003 mm
Valor de la salida del informe:	Excel	Tolerancia que juzga la función:	Incluido
Resaltar:	dispositivos sujetadores cmm , CMM accesorios

Descripción de producto

Sistema de medición de herramientas láser con kits de fijación CMM y probador de diámetro automático

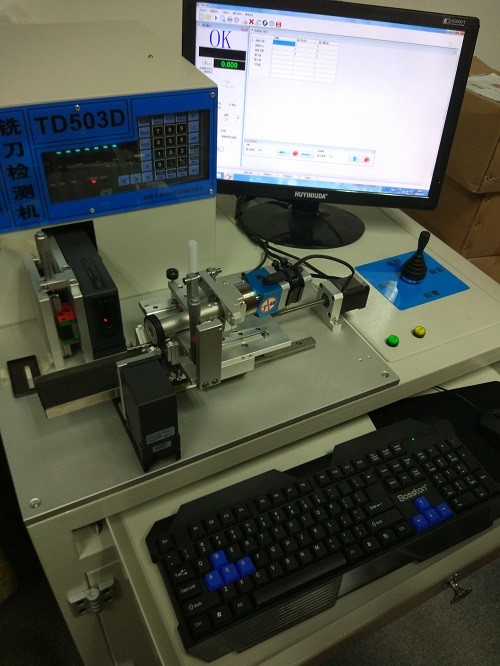

El probador láser de error de diámetro UTD503D de herramientas de fresado emplea tecnología de medición totalmente automática sin contacto para eliminar errores de medición humanos y prevenir el daño de la herramienta.Los datos de medición se pueden transferir sin problemas a los sistemas de PC para un informe completo.

Los probadores de la serie UTD proporcionan capacidades de medición rápidas, sirviendo como poderosas herramientas para herramientas de fresado y medición de perforación.Esta tecnología mejora la calidad y la eficiencia de la fabricación al tiempo que reduce los costos generales de producción.

Capacidades de medición

Medición del diámetro de rotación máximo para herramientas de fresado de una o dos hojas
Medición del diámetro externo máximo para las fresadoras de doble hoja
Valores de salida del diámetro de la herramienta y medición del diferencial de altura de la hoja
Diámetro máximo, diámetro mínimo y cálculo del diámetro medio
Medición del valor de la redondez y del desbordamiento del cuerpo de la herramienta
Medida completa del diámetro de salida en sólo 3 segundos

Configuración estándar

Etapa de trabajo de control automático de la serie TD
Pruebador láser japonés de alta precisión
Herramientas de fresado y perforaciones de software de medición
Sistema de PC industrial
Software de control y salida de datos
Sistema de motor paso a paso
Vía de guía lineal HIWIN
Soporte cerámico de tipo V de alta precisión

Parámetros técnicos

Medir el rango de longitud	60 a 150 mm
Rango de medición del diámetro	0.5 a 25 mm
Precisión del diámetro	± 0,0015 mm
Precisión del valor de salida	0.003 mm
Características adicionales	Programación del usuario, salida de Excel, puntos de medición programables, medición del diámetro sincrónico, velocidad de rotación de la herramienta programable, velocidad de movimiento de medición programable,Función de evaluación de tolerancias

Información sobre la empresa

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

R1: Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.

P2: ¿Qué fabrica principalmente su empresa?

R2: Nos especializamos en máquinas de medición de visión, máquinas de medición de coordenadas y accesorios CMM y VMM.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará instrumentos de medición adecuados basados en su variedad de productos y requisitos de medición.

P4: ¿Acepta el servicio personalizado?

R4: Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.

P5: ¿Cuál es su período de garantía?

R: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes críticos para garantizar la fiabilidad y calidad del producto.
