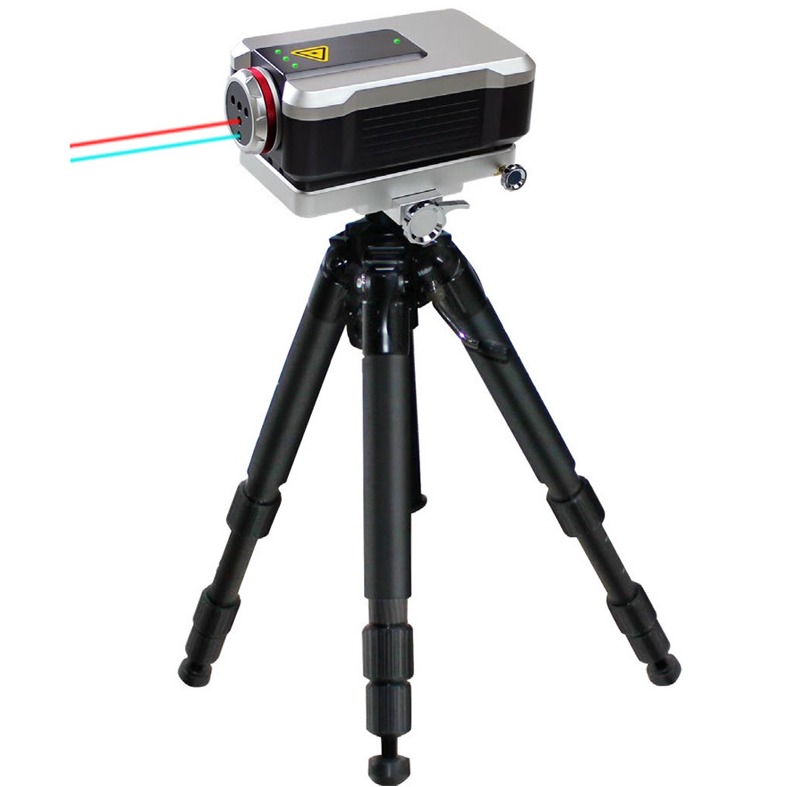

Sistema de medición de interferómetro láser con precisión de 0,05 ppm y resolución de 1 nm

El interferómetro láser es reconocido como un método de medición de alta precisión y alta sensibilidad que utiliza la longitud de onda de la luz como criterio, ampliamente utilizado en los dominios de fabricación de gama alta.El sistema de interferómetro láser SJ6000 incorpora un generador láser de helio-neón de alta frecuencia de un proveedor estadounidense, módulos de compensación ambiental de alta precisión, procesamiento avanzado de señales de interferencia láser y un sistema de control por ordenador de alto rendimiento.

Utilizando la tecnología de estabilización de frecuencia térmica del modo longitudinal dual del láser y el diseño de la trayectoria óptica de interferencia de parámetros geométricos, el SJ6000 ofrece una estabilidad a largo plazo, alta precisión (0.El sistema de medición de la velocidad del láser (05 ppm) es muy rápido (aproximadamente 6 minutos) y tiene un potente rendimiento anti-interferencia.Perpendicularidad, y analizar las características dinámicas.

• Medición de alta precisión:Resolución de hasta nanoescala utilizando tecnología de interferometría láser; la compensación ambiental de alta precisión elimina las influencias de la temperatura ambiente, la presión, la humedad,y temperatura del materialLa estabilización térmica de frecuencia láser asegura la estabilidad de frecuencia a largo plazo; El diseño de interferoscopio separado evita la distorsión térmica y asegura la estabilidad de la trayectoria óptica de interferencia.
• Capacidades de medición completas:Mide la linealidad, el ángulo, la rectitud, la perpendicularidad y otros parámetros geométricos; mide la precisión de posicionamiento lineal y la precisión de posicionamiento repetido de los rieles de guía para máquinas herramienta CNC,Medir el ángulo de inclinación, el ángulo de oscilación, la perpendicularidad y la rectitud de los rieles de guía, calibrar el eje de rotación de las máquinas herramienta.
• Compensación automática:El sistema genera automáticamente tablas de compensación de errores para la calibración de la máquina-herramienta basadas en la configuración del usuario.
• Análisis dinámico:Mediciones dinámicas (curva de desplazamiento-tiempo, curva de velocidad-tiempo, curva de aceleración-tiempo), medición de amplitud y análisis de frecuencia para ensayos de vibración de máquinas herramienta,características dinámicas de los tornillos de bolas, las características de respuesta de los sistemas de accionamiento y las características dinámicas de los rieles de guía.
• Estándares incorporados:Incluye normas nacionales e internacionales (GB, ISO, BS, ANSI, DIN, JIS);El sistema analiza y procesa los datos de acuerdo con las normas pertinentes y genera informes de ensayo con los gráficos y datos correspondientes.
• Adquisición de parámetros ambientales:Adquiere automáticamente la temperatura ambiental, la temperatura del material, la humedad y los parámetros de presión atmosférica; La compensación ambiental se puede establecer manualmente o automáticamente.
• Gestión de la base de datos:Gestión centralizada de la base de datos para registros de medición con capacidad de consulta por tipo de objeto, institución de ensayo, número de fabricación, inspector, institución presentada, número de equipo,fecha de inspección y fecha de entrada en vigorExportación de datos a archivos de Word, Excel y AutoCAD (opcional)
• Diseño portátil:Peso base de 15 kg para una portabilidad conveniente y una fácil instalación.
