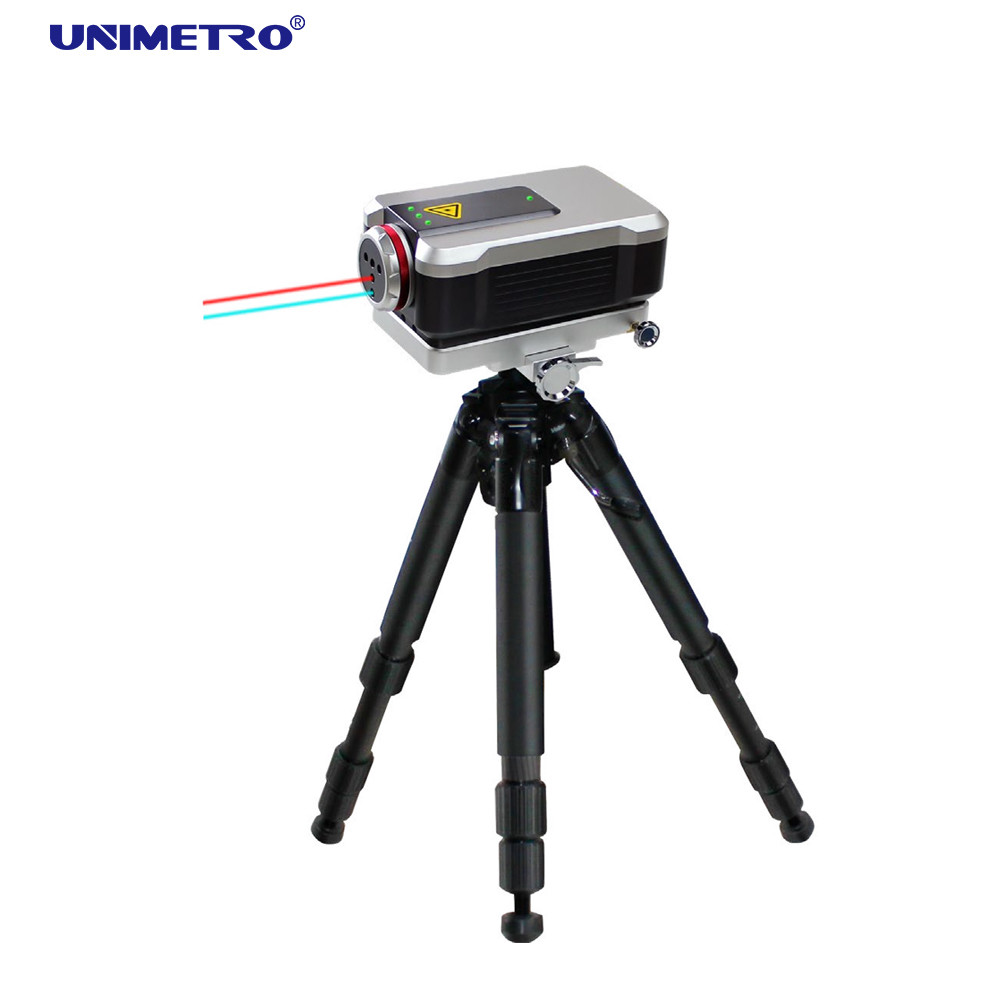

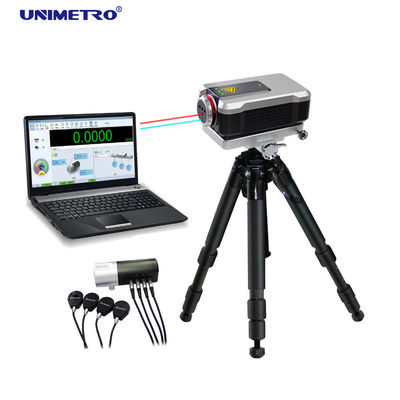

Sistema de medición de interferómetro láser con precisión de 0,05 ppm y resolución de 1 nm

La interferometría láser es reconocida como un método de medición de alta precisión y alta sensibilidad que utiliza la longitud de onda de la luz como criterio, ampliamente utilizada en la fabricación de alta gama. El sistema de interferómetro láser SJ6000 incorpora un generador de láser de Helio-Neón de alta frecuencia de un proveedor de EE. UU., módulos de compensación ambiental de alta precisión, procesamiento avanzado de señales de interferencia láser y un sistema de control informático de alto rendimiento.

Utilizando tecnología de estabilización de frecuencia térmica con modo dual longitudinal del láser y diseño de ruta óptica de interferencia de parámetros geométricos, el SJ6000 ofrece una salida láser estable y de alta precisión (0.05ppm) a largo plazo en aproximadamente 6 minutos, con un potente rendimiento antiinterferencias. Con varios módulos de prisma, mide linealidad, ángulo, rectitud, planitud, perpendicularidad y analiza características dinámicas.

• Medición de Alta Precisión: Resolución a escala nanométrica utilizando tecnología de interferometría láser; elimina influencias ambientales con compensación de alta precisión; garantiza estabilidad de frecuencia a largo plazo; el diseño separado del interferoscopio previene la distorsión por calor
• Capacidades de Medición Integrales: Mide linealidad, ángulo, rectitud, perpendicularidad y otros parámetros geométricos; evalúa la precisión de posicionamiento lineal y la precisión de posicionamiento repetido para máquinas herramienta CNC, CMM y equipos de movimiento de precisión
• Compensación Automática de Errores: Genera tablas de compensación de errores para la calibración de máquinas herramienta basadas en la configuración del usuario
• Análisis Dinámico: Realiza mediciones dinámicas (curvas de desplazamiento-tiempo, velocidad-tiempo, aceleración-tiempo), medición de amplitud y análisis de frecuencia para pruebas de vibración y evaluación de características dinámicas
• Estándares Incorporados: Incluye estándares GB, ISO, BS, ANSI, DIN, JIS; genera informes de prueba completos con gráficos y datos

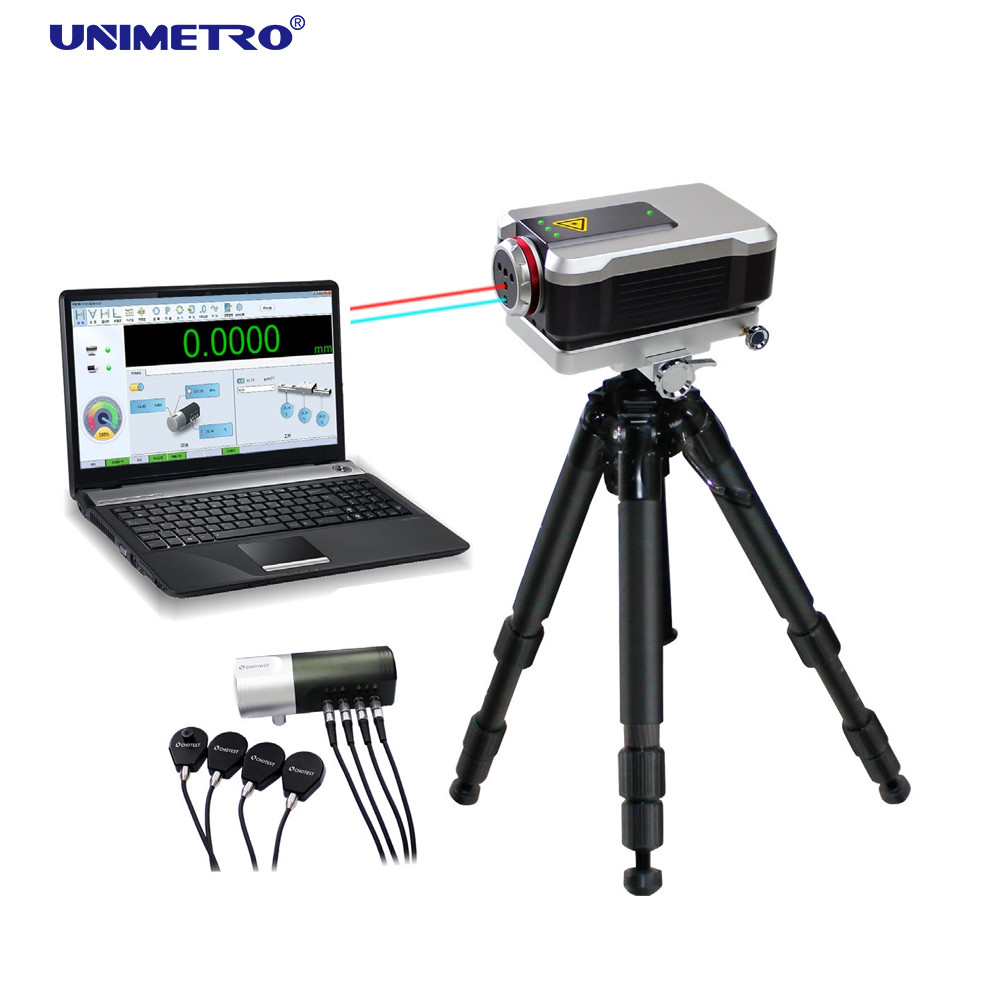

• Monitoreo Ambiental: Adquiere automáticamente parámetros de temperatura, humedad y presión con compensación manual o automática
• Gestión de Bases de Datos: Base de datos centralizada para registros de medición con capacidades de consulta y exportación a archivos de Word, Excel, AutoCAD
• Diseño Portátil: Sistema ligero de 15 kg para una portabilidad conveniente
