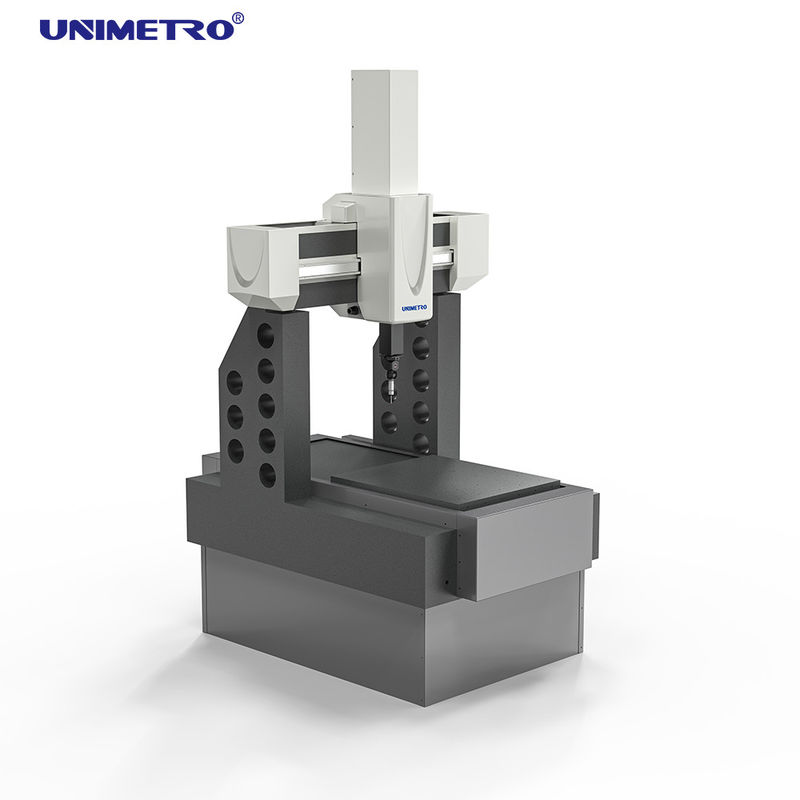

Alta Precisión 1.2 µm CMM de Haz Cerámico para Inspección Automotriz y Medición 3D

Sistema de Software: SW de Medición | Rational-DMIS Versión Avanzada (CAD)

Manual: Manual+disco

Sistema de Control y Sistema de Sonda: Incluye joystick | Sistema de control RENISHAW, incluye joystick MCU

Juego de Sondas: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Puntas de Sonda: Puntas RENISHAW M2 M3

Plataforma de Trabajo: Plataforma de granito de alta calidad, guía de cola de milano de precisión. El banco de trabajo de granito es el soporte de toda la máquina, y su calidad afecta el rendimiento general de la máquina. La plataforma está hecha de granito, combinada con guías de cola de milano precisas, que reducen eficazmente la vibración de la máquina de medición y mejoran el rendimiento de toda la máquina.

Guía de Tres Ejes Completamente Cerrada: Viga cerámica, husillo. Los ejes X y Z están hechos de material cerámico, que no se oxida fácilmente, tiene buena rigidez, menor coeficiente de expansión térmica y mayor precisión.

Mecanismo de Amortiguación Pasiva Doble del Soporte Base: La máquina de medición por coordenadas se utiliza básicamente en el taller de producción, y es inevitable que haya vibraciones generadas por máquinas herramienta cercanas o vehículos de transporte, lo que tendrá un impacto fatal en la precisión de la máquina tridimensional. Hacer una base resistente a terremotos es una idea básica, que agregará costos y problemas adicionales. Nuestro soporte tridimensional adopta una estructura de amortiguación pasiva doble para prevenir la influencia de la vibración de baja frecuencia, lo que garantiza en gran medida la precisión de la medición y puede reducir los problemas de las medidas de cimentación sismorresistente.

Rational-DMIS es un paquete de software de medición tridimensional integral a gran escala de desarrollo reciente. El desarrollo y diseño del software no solo tienen en cuenta los requisitos de los principiantes para un aprendizaje y uso fáciles del software y los requisitos de los usuarios avanzados para las funciones del software, sino que, lo que es más importante, se convierte en un modelo y estandarización del software de medición tridimensional.

Los programas Rational DMIS anteriores a la versión 5.0 de DMIS se diseñaron utilizando un núcleo DMIS nativo completo, que es bastante diferente de los llamados "capaces de DMIS" (núcleo no DMIS). Como todos sabemos, DMIS se ha convertido en un estándar ISO (ISO 22093:2003).
