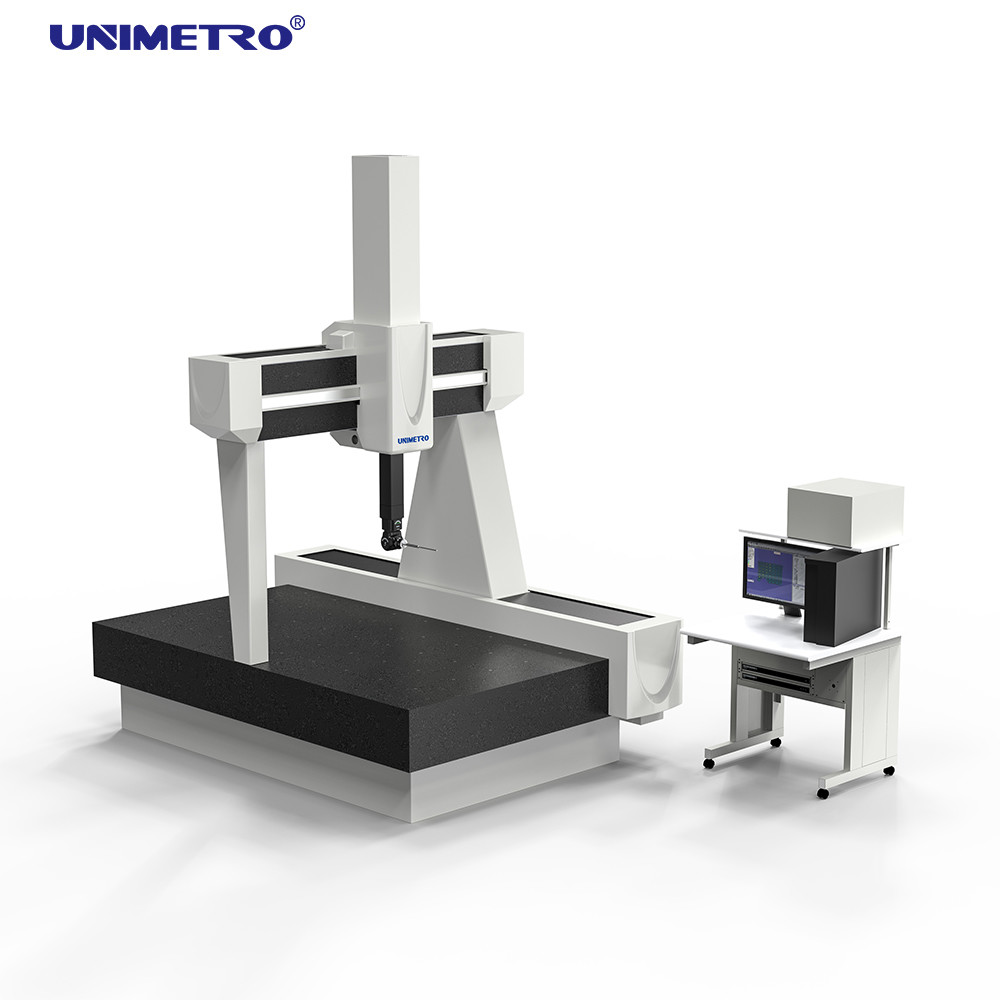

Máquina de medición de coordenadas 3D (MMC) con bastidor único y recorrido largo

"Krypton" es una máquina de medición de tres coordenadas de gran escala, alta precisión y confiabilidad que presenta un diseño alto unilateral único. Basado en conceptos de diseño modular universal, garantiza una alta confiabilidad para todo tipo de máquinas de medición de coordenadas y, al mismo tiempo, es fácil de mantener. Este modelo incluye varias especificaciones con rieles de extensión superiores a 10 m, capaces de instalarse bajo la superficie del suelo. La serie Krypton admite múltiples métodos de medición, incluida la medición con sonda digital de disparo táctil, el escaneo con sonda analógica de contacto continuo y el escaneo con sonda láser. Todas las opciones de sonda son totalmente intercambiables, lo que permite medir miles de piezas geométricas y de forma libre.

Medición de SW:Versión avanzada de Rational-DMIS (CAD)

Manual:Manual + disco

Sistema de control:Sistema de control RENISHAW con joystick MCU

Conjunto de sonda:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Lápiz de sonda:Lápiz óptico RENISHAW M2 M3

• Estructura de carril elevado:El diseño de tipo viaducto unilateral reduce en gran medida el error de Abbe, lo que da como resultado una mayor precisión y una estabilidad significativamente mejorada.
• Guía de tres ejes:La construcción completamente cerrada con material de granito evita daños causados ​​por la erosión del polvo externo y brinda protección contra la contaminación y las variaciones de temperatura. Esto es especialmente importante para entornos hostiles. Los tres ejes están hechos de granito, que es resistente a la corrosión y presenta exactamente el mismo coeficiente de expansión térmica para una mayor precisión.

Rational-DMIS es un paquete de software de medición 3D integrado a gran escala recientemente desarrollado. El desarrollo del software considera tanto los requisitos de los principiantes para la facilidad de uso como las necesidades de los usuarios avanzados para una funcionalidad integral. Más importante aún, sirve como modelo para la estandarización del software de medición CMM.

Los programas Rational DMIS están diseñados con el kernel DMIS completo y nativo hasta la versión 5.0 de DMIS, que es fundamentalmente diferente de las implementaciones de "soporte DMIS" donde el kernel no es DMIS. DMIS se ha convertido en un estándar ISO (ISO 22093:2003).
