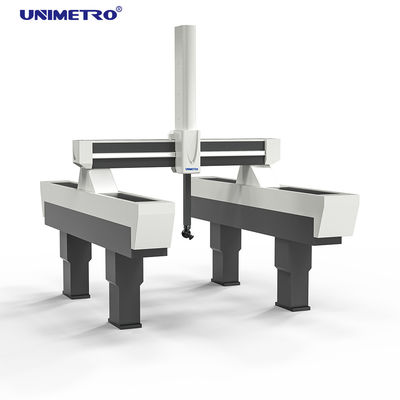

Máquina de medición de coordenadas 3D de alta precisión con gran distancia de recorrido y rendimiento estable

High Accuracy 3D Coordinate Measuring Machine with Large Travel Distance and Stable Performance

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Certificación:	ISO
Número de modelo:	Criptón

Cantidad de orden mínima:	1set
Precio:	Negociable
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	40-45days
Condiciones de pago:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente:	Sistema 10 por mes

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Sola máquina de medición del coordenada del marco CMM con viaje grande	Modelo:	Criptón
MPEe:	≤ 1.5+L/350 (μm)	MPEp:	≤ el 1.5μm
Waranty:	12 meses	Ventaja:	Alta exactitud, gama grande, estable
Resaltar:	Máquina de medición del coordenada CMM 3D , máquina de medición del coordenada 3D del 1.5μm , viaje grande de la máquina de medición del coordenada 3D

Descripción de producto

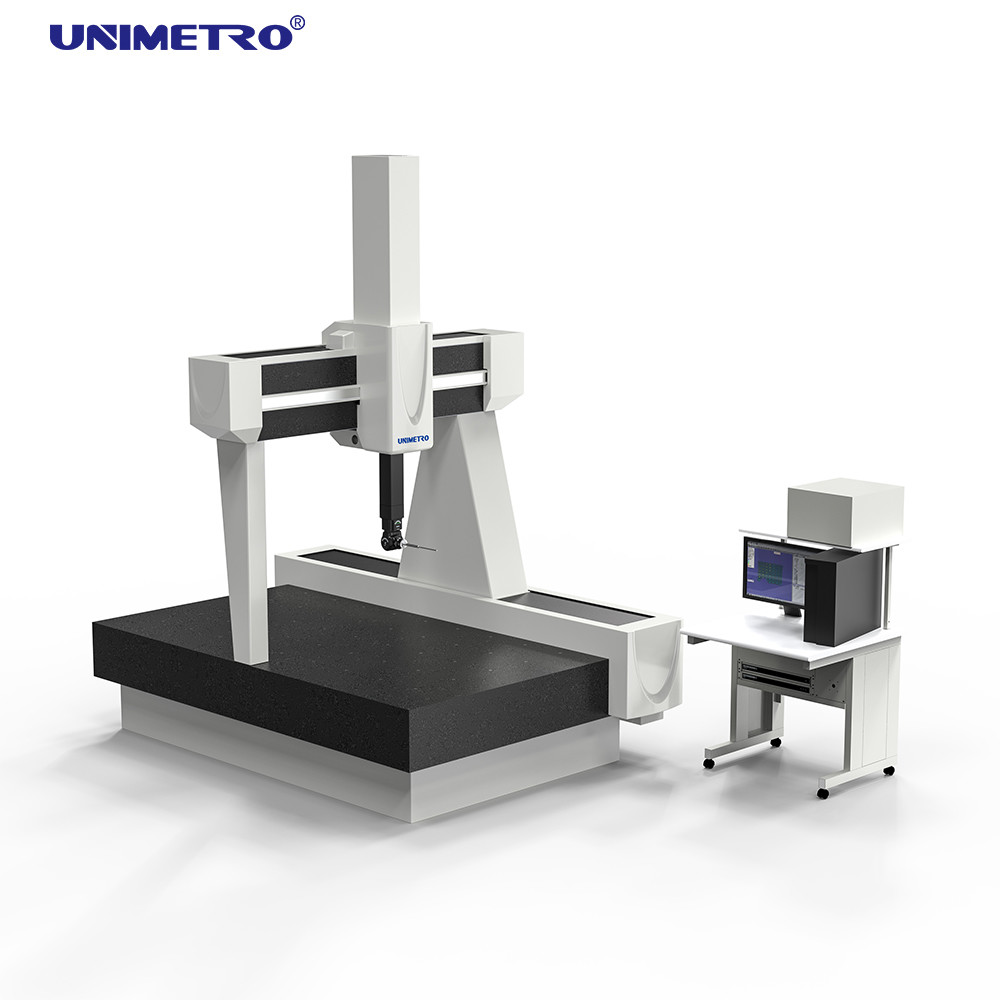

Máquina de Medición de Coordenadas 3D de Marco Único con Larga Distancia de Recorrido

Descripción General del Producto

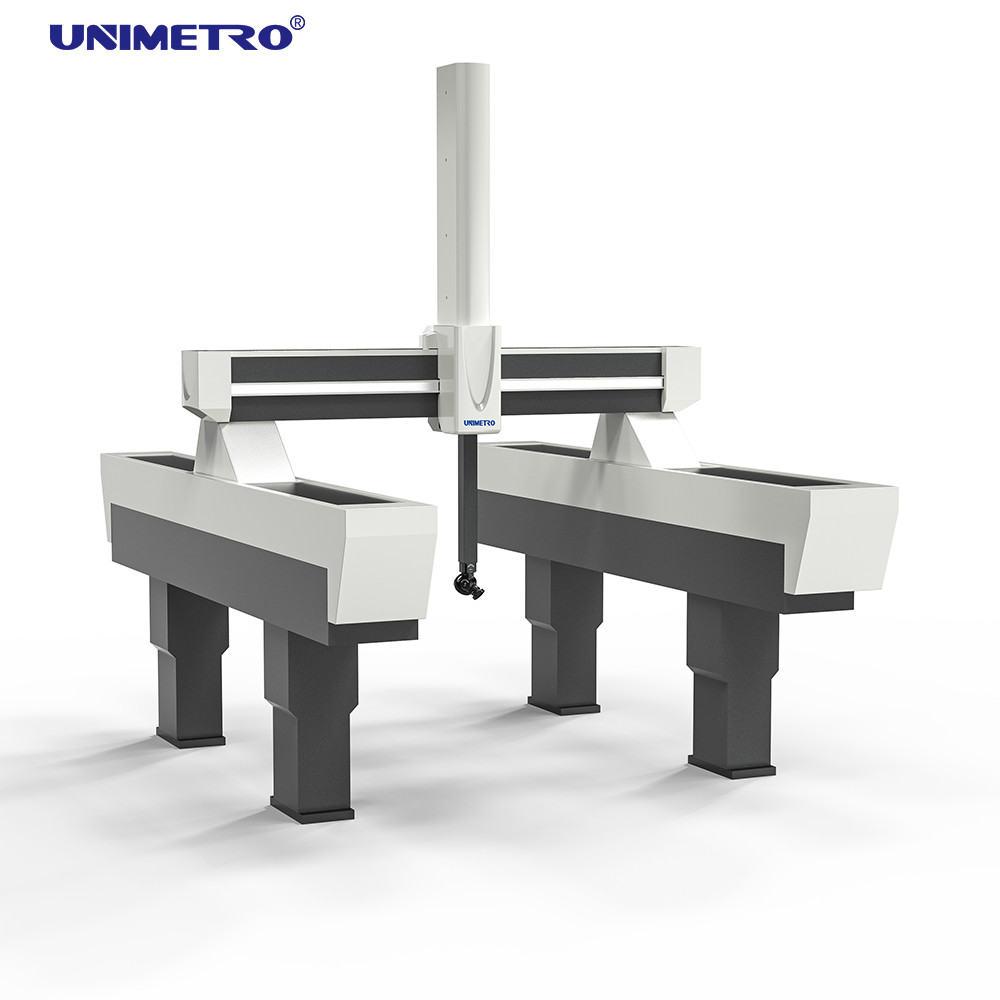

"Krypton" es una máquina de medición tridimensional a gran escala de alta precisión y alta fiabilidad, que presenta un diseño único de alta unilateral. Basado en conceptos de diseño modular universal, garantiza una fiabilidad excepcional para todo tipo de máquinas de medición de coordenadas y es fácil de mantener. Las diversas especificaciones de este modelo incluyen rieles de extensión que superan los 10 m, lo que permite la instalación por debajo del nivel de la superficie del suelo. La serie Krypton admite múltiples métodos de medición, incluida la medición con sonda digital táctil, el escaneo con sonda analógica de contacto continuo y el escaneo con sonda láser. Todas las opciones de sonda son completamente intercambiables, lo que facilita la medición de miles de piezas geométricas y de forma libre.

Parámetros Técnicos

Nombre del Producto	Máquina de Medición de Coordenadas Tipo Pórtico CMM para Inspección de Automóviles
Serie Kr	Rango de Recorrido (mm)	Precisión (um)	MPEe	MPEp
1000	X: 1000-5000 Y: 800	1.5+L/350um	1.5um
1200	X: 1000-5000 Y: 1000
1500	X: 2000-5000 Y: 1200,1300,1500
1600,1800,2000,2500	X: 2000-5000 Y: 1500
2500	X: 2500-6000 Y: 1800
2500	X: 2500-8000 Y: 2000

Sistema de Software

SW de Medición:Rational-DMIS versión avanzada (CAD)

Manual:Manual + disco

Sistema de Control y Sistema de Sonda

Incluye joystick:Sistema de control RENISHAW, incluye joystick MCU

Juego de sondas:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Puntas de sonda:Puntas RENISHAW M2 M3

Aplicaciones Típicas

Piezas y componentes estructurales de aviación
Engranaje grande
Turbina de vapor grande para centrales eléctricas
Motores y hélices marinos
Piezas de tren

Características Clave

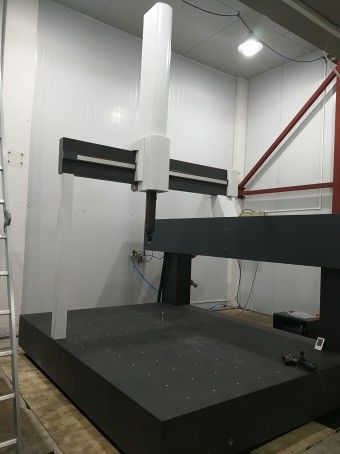

Estructura de Riel Elevado - Mayor Precisión y Estabilidad

El diseño de viaducto unilateral en la máquina de medición tridimensional reduce significativamente el error Abbe, lo que resulta en una mayor precisión y una estabilidad muy mejorada.

Guía de Tres Ejes - Completamente Cerrada, Material de Granito

Equipado con guías cerradas en todas las máquinas para evitar daños por erosión de polvo externo y proporcionar protección contra la contaminación y las variaciones de temperatura. Esto es particularmente importante para entornos hostiles. Los tres ejes están construidos de granito, que es resistente a la corrosión y presenta coeficientes de expansión térmica idénticos, lo que garantiza una mayor precisión.

Software

Rational-DMIS es un paquete de software de medición 3D integrado a gran escala de desarrollo reciente. El desarrollo del software considera tanto las necesidades de los principiantes en cuanto a facilidad de uso como los requisitos funcionales de los usuarios avanzados. Más importante aún, representa un modelo de estandarización del software de medición CMM.

Los programas Rational DMIS están diseñados con el núcleo DMIS completo y nativo hasta la versión 5.0 de DMIS, lo que es fundamentalmente diferente de los llamados "soporte DMIS" (donde el núcleo no es DMIS). Como estándar ISO establecido (ISO 22093:2003), DMIS garantiza la compatibilidad y el rendimiento estándar de la industria.
