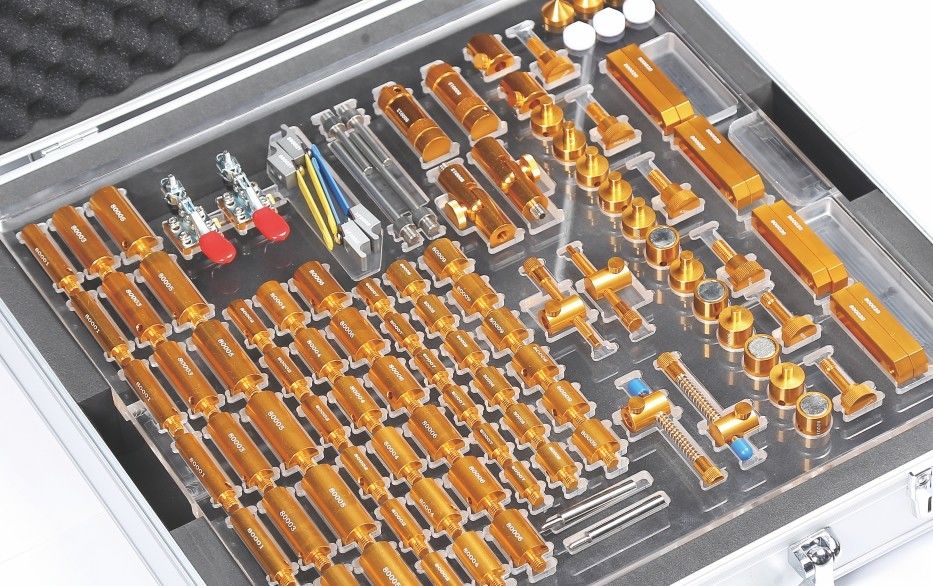

Equipo de fijación de aluminio ligero 6061 CMM para alineación de piezas electrónicas de alta precisión
Conjuntos de fijación CMM de alta calidad para máquinas de medición de coordenadas
La serie de accesorios FlexFix está diseñada para aplicaciones de medición de precisión en varias industrias, incluidas la electrónica, la aeroespacial, la automoción, los plásticos y la atención médica.Compatible con todos los tamaños y modelos de sistemas CMM y VMM, estas herramientas mejoran la flexibilidad de medición, la repetibilidad y la estandarización.
Sistema de fijación modular para aplicaciones CMM
Desarrollada por UNIMETRO, la serie FlexFix mejora la reproducibilidad y precisión del proceso de inspección a través de configuraciones de fijación rápidas y repetibles.Este sistema modular se expande con las necesidades del usuario para proporcionar soluciones completas de fijación para piezas de cualquier tamaño, forma o material.
El sistema dispone de placas de fijación con accesorios roscados M8 en varios tamaños estándar,fabricado a partir de aluminio 6061 de alta precisión mediante procesos complejos para garantizar la precisión y fiabilidad del sistemaLas soluciones se pueden ensamblar rápidamente sin herramientas para aumentar el rendimiento y eliminar los retrasos de inspección.
Seleccionar el kit de fijación
Los accesorios CMM de la serie FlexFix están disponibles como kits de arranque que contienen una placa base y conjuntos completos de componentes.Elige los tamaños de las placas base de acuerdo con las dimensiones de la máquina CMM y los requisitos de medición.
Componentes de las fijaciones CMM
Los componentes FlexFix están diseñados para sujetar las piezas con firmeza con la fuerza mínima necesaria, sin necesidad de herramientas especiales.y elementos de prensado con diseños racionales que eviten daños o distorsiones en las piezas medidasEl sistema flexible permite varias combinaciones de fijación y trayectorias de sonda de medición 3D claras.
Placas de base CMM
La fabricación incluye mecanizado CNC, rectificación de precisión, recubrimiento anodizado,y marcado por láser para garantizar una alta precisiónLas dimensiones personalizadas y los patrones de agujeros de rosca están disponibles.
Los patrones de cuadrícula alfanumérica y los números de piezas visibles permiten a los usuarios documentar las configuraciones registrando el ensamblaje y las ubicaciones de los componentes, lo que permite una reproducción rápida y precisa para inspecciones posteriores.
Tamaños de placas estándar
Las hojas de hilo de tipo M8 de 400 × 300 mm
Las hojas de hilo de tipo M8 de 400 × 400 mm
500 × 500 mm, agujeros de hilo M8
Las hojas de hilo de tipo M8 de 600 × 600 mm
Tamaños disponibles
Componentes y parámetros del kit
| Punto de trabajo |
- ¿ Por qué? |
Cuota del año |
| 12×50 mm de punto muerto |
80001 |
3 |
| 12×30 mm de punto muerto |
80002 |
3 |
| 16×50 mm de parálisis |
80003 |
3 |
| 16×30 mm de punto muerto |
80004 |
3 |
| 20×50 mm de punto muerto |
80005 |
3 |
| 20×30 mm de punto muerto |
80006 |
3 |
| 12×20 mm de parálisis |
80007 |
3 |
| 16×20 mm de punto muerto |
80008 |
3 |
| 20×20 mm de punto muerto |
80009 |
3 |
| Junta de pivote ajustable |
800012 |
2 |
| El soporte del jack ajustable |
800013 |
2 |
| Magnético |
800014 |
4 |
| No hay salida. |
800015 |
2 |
| Adaptador |
800016 |
6 |
| Parafusos para tableros |
800017 |
2 |
| V puesto |
800018 |
2 |
| Parafusos |
800019 |
2 |
| Deslizador ajustable |
800020 |
2 |
| Clampada de tensión |
800021 |
4 |
| Apoyo para pinzas de corta tensión |
800023 |
2 |
| Apoyo de la abrazadera de larga tensión |
800024 |
2 |
| El cono |
800025 |
2 |
| Conus de nylon |
800026 |
2 |
| Las demás máquinas |
800027 |
2 |
Preguntas frecuentes
¿Es usted una fábrica o una empresa comercial?
Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
¿Qué fabrica principalmente su empresa?
Nos especializamos en máquinas de medición de visión, máquinas de medición de coordenadas y accesorios CMM / VMM.
¿Cómo elegir la especificación adecuada?
Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.
¿Acepta servicio personalizado?
Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades del cliente.
¿Cuál es su período de garantía?
Nuestros productos vienen con una garantía de un año, hemos mejorado las partes quebradibles para mejorar la estabilidad del producto y la garantía de calidad.
