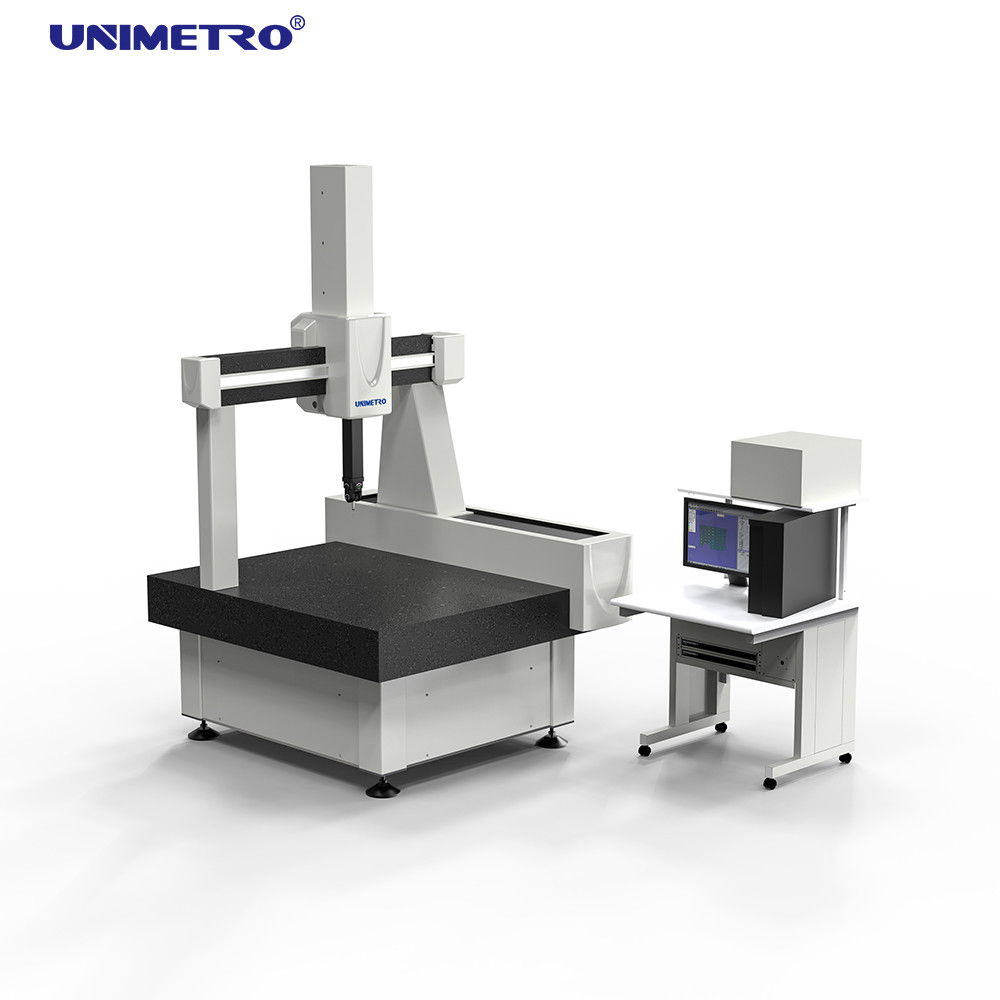

Máquina de Medición de Coordenadas 3D Semiautomática con Rango de Medición de 710×1016×610 mm, Base de Mármol y Resolución de Escala de 0.5um

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	Helio

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	3~5 semanas
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	40

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	CMM máquina de medición del coordenada	Material:	Base de mármol
Rango de medición:	710 x 1016 x 610 milímetros	Diamension de Overrall:	1460 x 1800 x 2700 milímetros
Peso de la máquina:	2380kg	MPEe:	≤ 1.8+L/350 (μm)
MPEp:	≤ los 2.3μm	Resolución de escala:	0.5um
Resaltar:	máquina de medición coordinada de 3D cmm , Máquina de medición de coordenadas 3D de helio

Descripción de producto

Máquina de medición de coordenadas 3D semi-manual, serie Helio, rango de medición 700 × 1000 × 600 mm

Resumen del producto

La serie "Helium" representa la máquina de medición de coordenadas 3D de mayor precisión de UNIMETRO, con tecnología totalmente desarrollada y diseñada en Alemania.Cada componente es sometido a una estricta selección durante la fabricación.Todas las máquinas están certificadas de acuerdo con las normas ISO 10360-2 utilizando mediciones láser de ultraprecisión y medidas sólidas certificadas por DKD.

Especificaciones técnicas

Parámetro	Especificación
Área de medición	El valor de los valores de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Las dimensiones generales	Las dimensiones de las placas de ensamblaje deben ser las siguientes:
Peso máximo de las piezas	1000 kg de peso
Peso de la máquina	2380 kg
El MPEE	Se aplicarán las siguientes medidas:
El MPEP	≤ 2,3 μm
Resolución de escala	0.5 μm
Velocidad 3D máxima	520 mm/s
Aceleración 3D máxima	Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos.

Ventajas clave

Patente de doble amortiguación pasiva de las vibraciones
Mesa de trabajo de granito de alta calidad
Guías cerradas en todos los ejes
Transmisión de fricción de rectificación automática
Componentes clave importados
Sistema de escala óptica RENISHAW
Guía de rodamiento de aire en los cuatro lados
Tecnología de agujeros pequeños

Software de medición

DMI racional- Un paquete completo de software de medición 3D desarrollado con soporte completo del núcleo DMIS nativo (norma ISO 22093:2003), diseñado para los usuarios principiantes y avanzados.establece el estándar para el software de medición CMM.

Especificaciones del sistema de sonda

Cabeza de la sonda:Cabeza manual del MH20I por RENISHAW

Características	Especificación
Repetibilidad de la posición	± 0,5 μm
Pasos de posicionamiento	15°
Eje giratorio	± 180°
Eje de oscilación	0° a 90°
Número total de posiciones	de una longitud igual o superior a 140 mm
Temperatura de funcionamiento	10 a 40 °C

Componentes de las sondas:Modulo TP20 SF con ensamblaje de sonda M2

Número de la parte	Descripción	Especificaciones	Cantidad
A-5004-7585 y sus derivados	Varilla de extensión de la sonda	10 mm	1
A-5004-7586 y otros	Varilla de extensión de la sonda	20 mm	2
A-5000-2280: el nombre de la empresa.	Varilla de extensión de la sonda	Las demás:	1
A-5000-7805 (en inglés)	Proyección de bolas	Para las máquinas de la categoría M3	2
A-5000-7806 (en inglés)	Proyección de bolas	Para las máquinas de la categoría M3	2
A-5000-3603 (en inglés)	Proyección de bolas	Para las máquinas de la categoría M3	2
A-5000-3604 (en inglés)	Proyección de bolas	Para las máquinas de la categoría M3	2
A-5000-4161	Proyección de bolas	Para las máquinas de la categoría M3	1
A-5000-2286 el mismo número de	Proyección de bolas	Para las máquinas de la categoría M3	1
-	Apagón de la sonda	-	2

En total:10 tipos, 16 piezas

Cartera de empresas y clientes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

R1: Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.

P2: ¿Qué fabrica principalmente su empresa?

R2: Nos especializamos en máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.

P4: ¿Acepta servicios personalizados?

R4: Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.

P5: ¿Cuál es su período de garantía?

R: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes quebradibles para garantizar la fiabilidad del producto.
