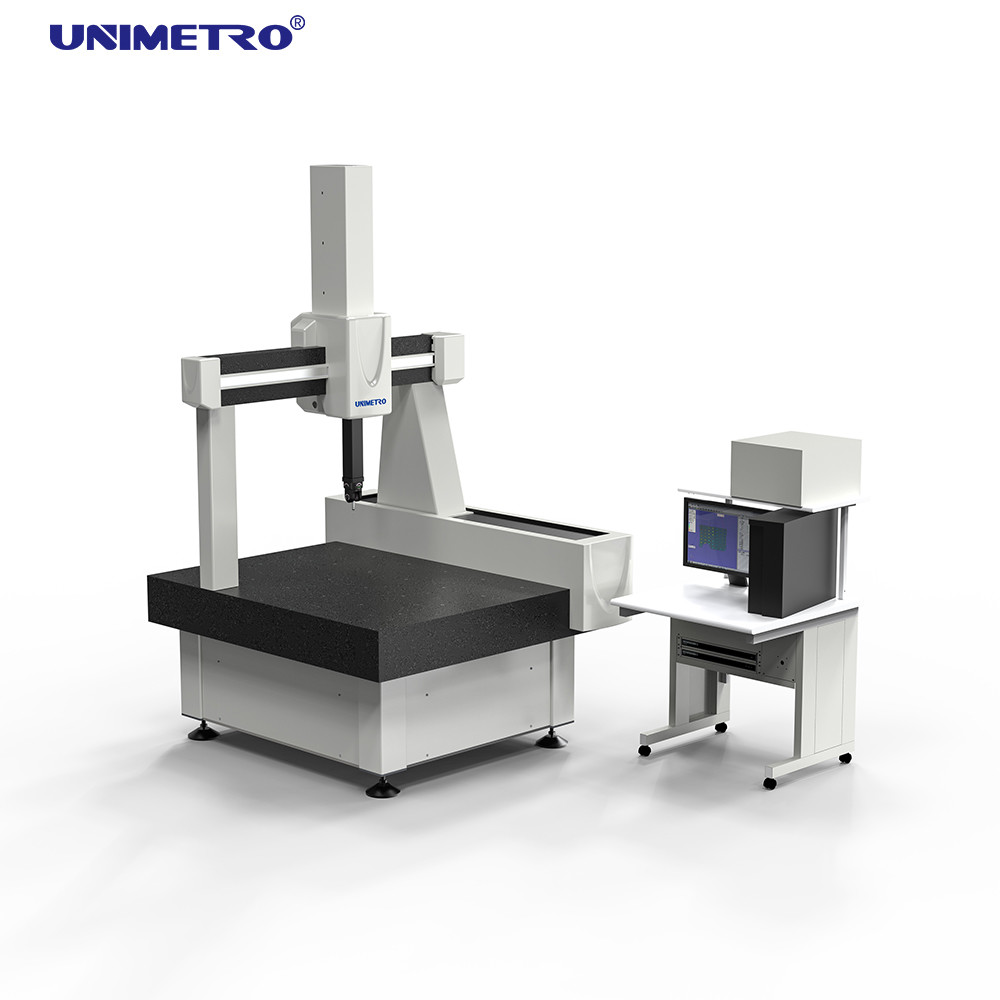

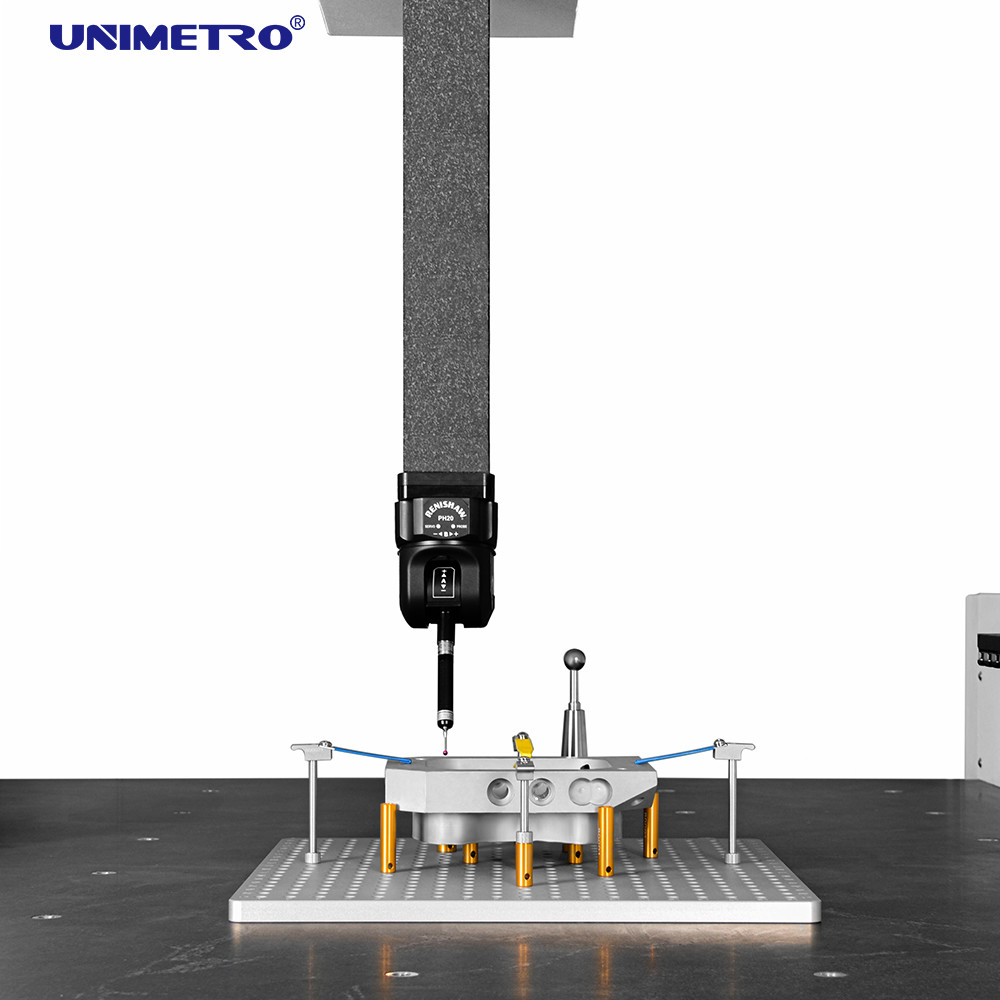

Máquina de Medición de Coordenadas 3D Semiautomática de Alta Precisión con Doble Amortiguación Pasiva de Vibraciones y Guías Cerradas

• Patente de doble amortiguación de vibraciones pasivas:El sistema de amortiguación de vibraciones integrado permite su colocación cerca de la producción sin requerimientos especiales de fundación.
• Mesa de trabajo de granito de alta calidad:El granito natural de precisión de "Mount TAI" proporciona una amortiguación y estabilidad de vibraciones superiores.
• Guías incluidas en todos los ejes:Las vías de guía protegidas evitan daños por suciedad e influencias térmicas, adecuadas para ambientes polvorientos.
• Transmisión de fricción de rectificación automática:El sistema de transmisión patentado con estructura de suspensión fija + micro asegura la transmisión paralela con vías de guía.
• Partes clave importadas:Componentes de primera calidad de marcas de renombre incluyendo servomotores, sistemas de transmisión y sistemas neumáticos.
• Escala óptica RENISHAW:Escala óptica de alta precisión con resolución de 0,5 μm para una precisión de medición superior.
• Dirección de conducción del rodamiento de aire:Estructura de cuatro lados rodeada con múltiples reguladores de presión de aire para una estabilidad excepcional.
• Tecnología de agujeros pequeños:La tecnología avanzada de consumo de aire (150NL/Min) mejora la estabilidad térmica y la precisión a largo plazo.

Rational-DMIS es un paquete completo de software de medición 3D con un núcleo DMIS nativo completo (estándar ISO 22093:2003) con capacidades avanzadas tanto para principiantes como para usuarios expertos.

• Programación en línea y fuera de línea con advertencia de colisión en tiempo real
• Núcleo DMIS completo que admite las versiones 3.0, 4.0, y 5.0
• Múltiples formatos de interfaz CAD, incluidos CATIA, Pro/E, UG, Parasolid, STEP e IGES
• Motor gráfico ACIS para el manejo de archivos CAD a gran escala
• Los algoritmos certificados por PTB (nivel 1)
• Escaneo de punto a punto de alta velocidad con intervalo de 0,002 mm
• Procesamiento de datos por escaneo láser a 20.000 puntos/segundo
• Modelos de datos de productos Renishaw incorporados para la calibración de sondas

• Interfaz gráfica basada en Windows con diseño personalizable
• Medición completa de los elementos geométricos 2D y 3D
• Evaluación de las tolerancias estándar ISO para todas las características geométricas
• Cálculos avanzados de relaciones geométricas y transformaciones de coordenadas
• Generación automática de programas de reconocimiento y medición de características
• Métodos de establecimiento de sistemas de coordenadas múltiples
• Funcionalidad de plantilla para la reutilización de programas
• Informes completos en PDF, Excel, HTML y otros formatos

RENISHAW controlador UCC con servo rack integrado, plataforma de controlador y CPU con certificaciones CE y UL para el cumplimiento global.

• Procesador de 32 bits de CPU única con verdadero control en tiempo real
• Diseño de rack de 19 pulgadas, peso: 19 kg
• 220V, 50/60Hz de potencia monofásica, carga conectada de 1300W
• Conforme a las normas EN50082 y EN50081
• Temperatura de funcionamiento: de 10°C a 45°C
• Humedad relativa: del 10% al 95% no condensante
• Velocidad máxima de posicionamiento con una resolución de 1 μm
• Aceleración avanzada de cara al futuro y perfil S
• Con frecuencia de contador de hasta 10 MHz

El joystick MCUlite:Unidad de operación CMM completa con 10 teclas de control y sistema de control de velocidad.

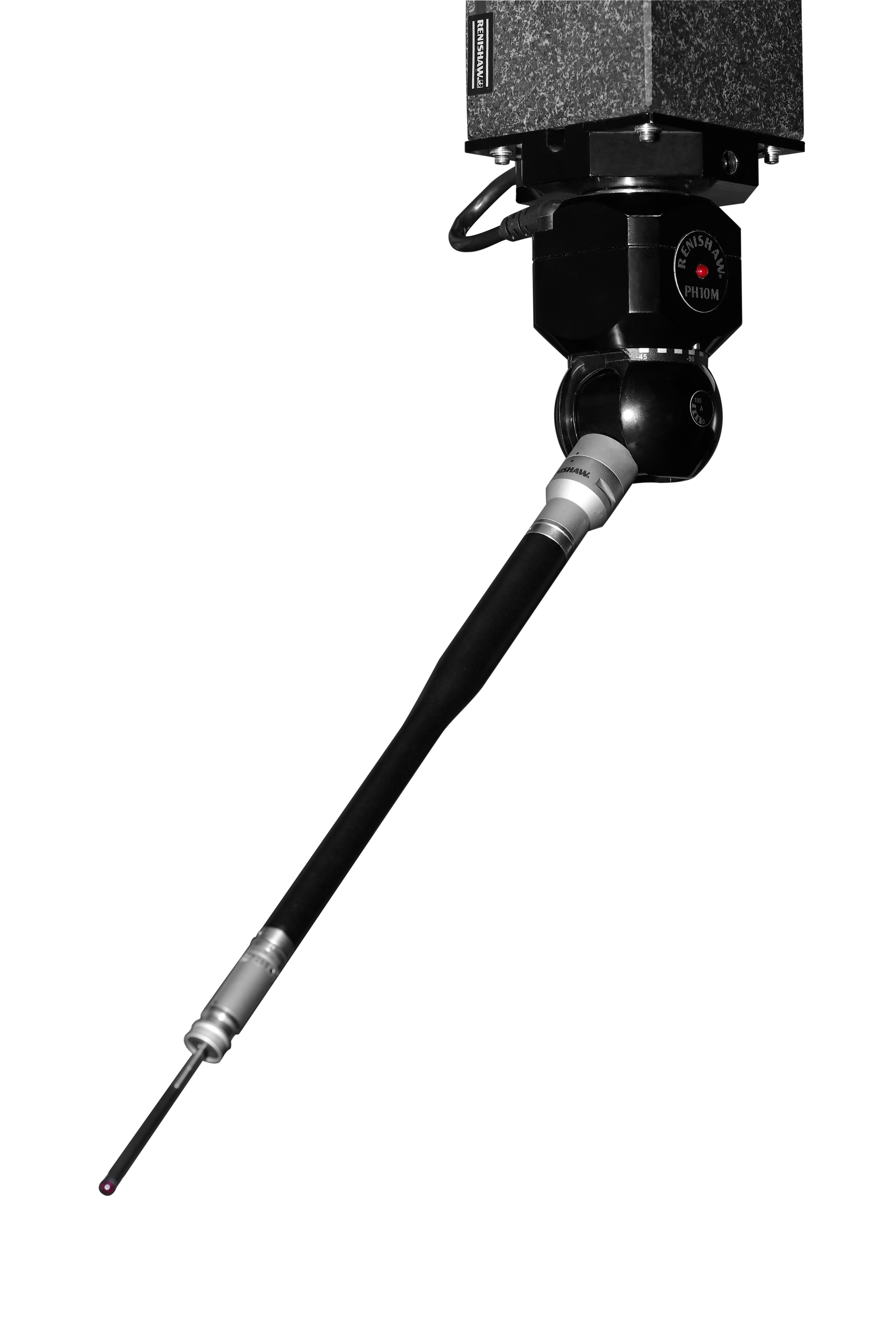

Sistema de la sonda:Sistema de medición completo, incluidas las cabezas de las sondas, las sondas y los estilos.

Cuadrícula de calibración:Ø20 mm de ancho de referencia esférico con hilo M10, redondez ≤ 0,3 μm, accesible desde los seis semiejes.
