Equipo de medición de imágenes OEM 2.5D con sistema de ejecución automática de programas 3D

Sistema corriente del programa automático del instrumento de medida de la imagen del OEM 2.5d 3d

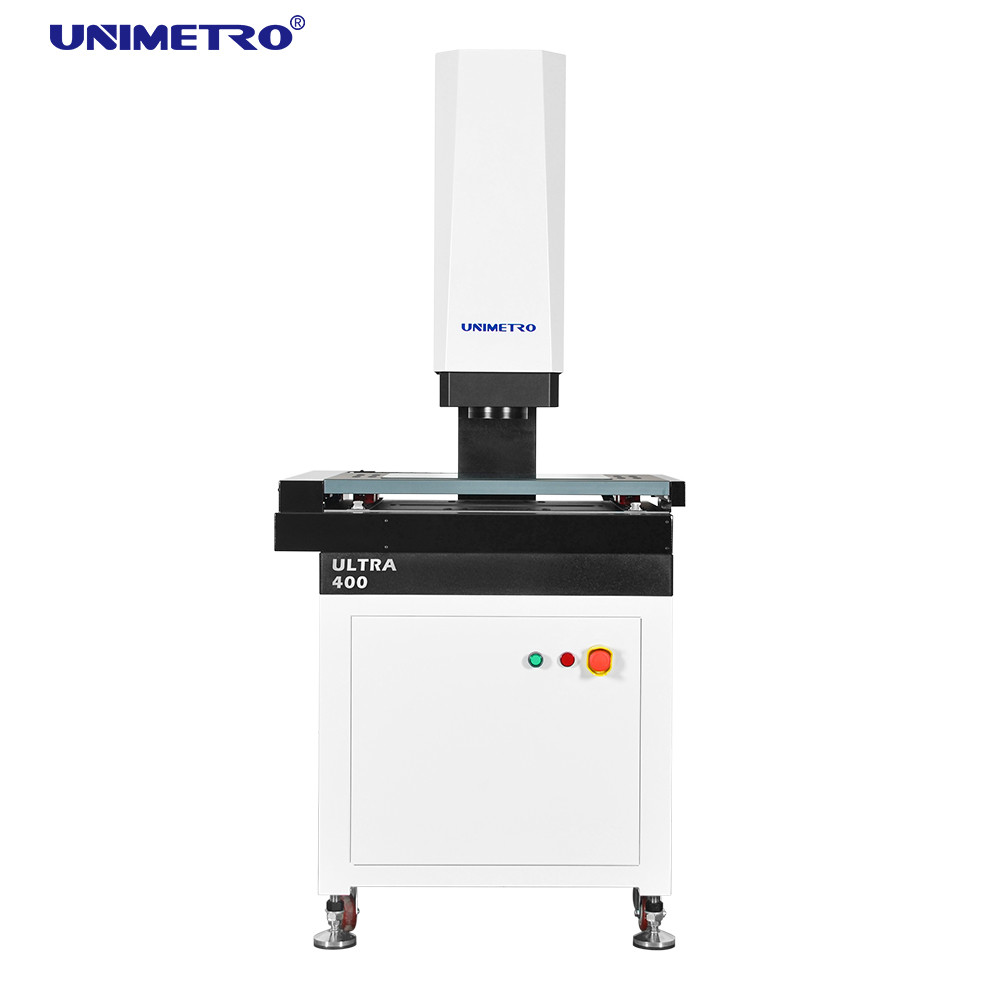

El instrumento de medición de imágenes de la serie ULTRA es una máquina de medición de visión totalmente automática en voladizo de alta precisión desarrollada para mediciones GD&T con control motorizado automático de 3 ejes. Está equipado con enfoque automático, control automático de iluminación y movimiento automático de configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de forma rápida y precisa.

Características

◆ Control de detalles de calidad

Ø Base y columna de granito, excelente estabilidad;

Ø Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápidamente y sea flexible;

Ø Etapa de trabajo con procesamiento de superficie de oxidación dura antirrayas;

Ø Estándar con guía lineal de precisión, husillo de bolas de molienda y servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;

Ø El sistema de control integrado, integrado con control de movimiento y todo el control de señales como iluminación y lectura de escala lineal, garantiza que el rendimiento de la máquina sea extremadamente estable.

◆ Configuración de alto rendimiento

Ø Control automático CNC de tres ejes XYZ y posicionamiento preciso;
Escala lineal de vidrio de alta precisión de Ø 0,1 um para garantizar la precisión de posicionamiento y la precisión de medición del sistema;
Ø Cámara en color de alta resolución GIGA para satisfacer las necesidades de observación clara y medición precisa;
Lente con zoom de clic de alta resolución de Ø 6,5x, solo se necesita duplicación precisa y corrección de píxeles una vez;
Ø Con iluminación fría LED de superficie programable de 5 anillos y 8 divisiones e iluminación paralela LED de contorno y ajuste de luz inteligente incorporado, puede controlar automáticamente el brillo en las 8 divisiones y realizar un ajuste de brillo de 256 niveles de manera inteligente.

◆ Expansibilidad flexible

ØSe ofrecen varios tipos de sensores sin contacto y sistemas de fijación rápida, que pueden satisfacer diferentes requisitos de medición de diferentes clientes.
ØEl anillo de luz LED de color Mavable está disponible para la serie ULTRA, lo que hace que la serie sea más flexible y potente para diferentes piezas con diferentes tipos de materiales o formas, y ofrece una aplicación de medición más potente.
ØGracias a la expansibilidad flexible de la serie ULTRA, es compatible con sonda táctil, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.

Introducción a las funciones

- El software puede identificar automáticamente líneas, círculos, como elementos y medirlos automáticamente.
- El software proporciona funciones de procesamiento inteligente como advertencia roja fuera de tolerancia, pausa fuera de tolerancia, pausa por falla de medición, medición manual, ejecución de omisión, ejecución obligatoria, etc.
- El software proporciona una función de configuración de punto de interrupción, que puede realizar el cambio inteligente entre medición manual y medición automática.
- La potente función de medición láser puede realizar fácilmente problemas como la medición de planitud de alta velocidad, pequeñas protuberancias, puntos cóncavos, ángulos en V y escaneo de superficies curvas de alta precisión.
- El software proporciona una función de indicación de atenuación auxiliar para evitar el error causado por la intensidad de la luz y mejorar la precisión y eficiencia del probador.

Parámetros

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y tenemos Mejorado mucho en algunas partes frágiles. Puede estar seguro de la calidad de nuestros productos.
