Instrumento de medición de imágenes 2.5D OEM con VMS 3D y panel de control fácil de usar

Instrumentos de medición de imágenes OEM 2.5d 3d VMS con interfaz de control amigable

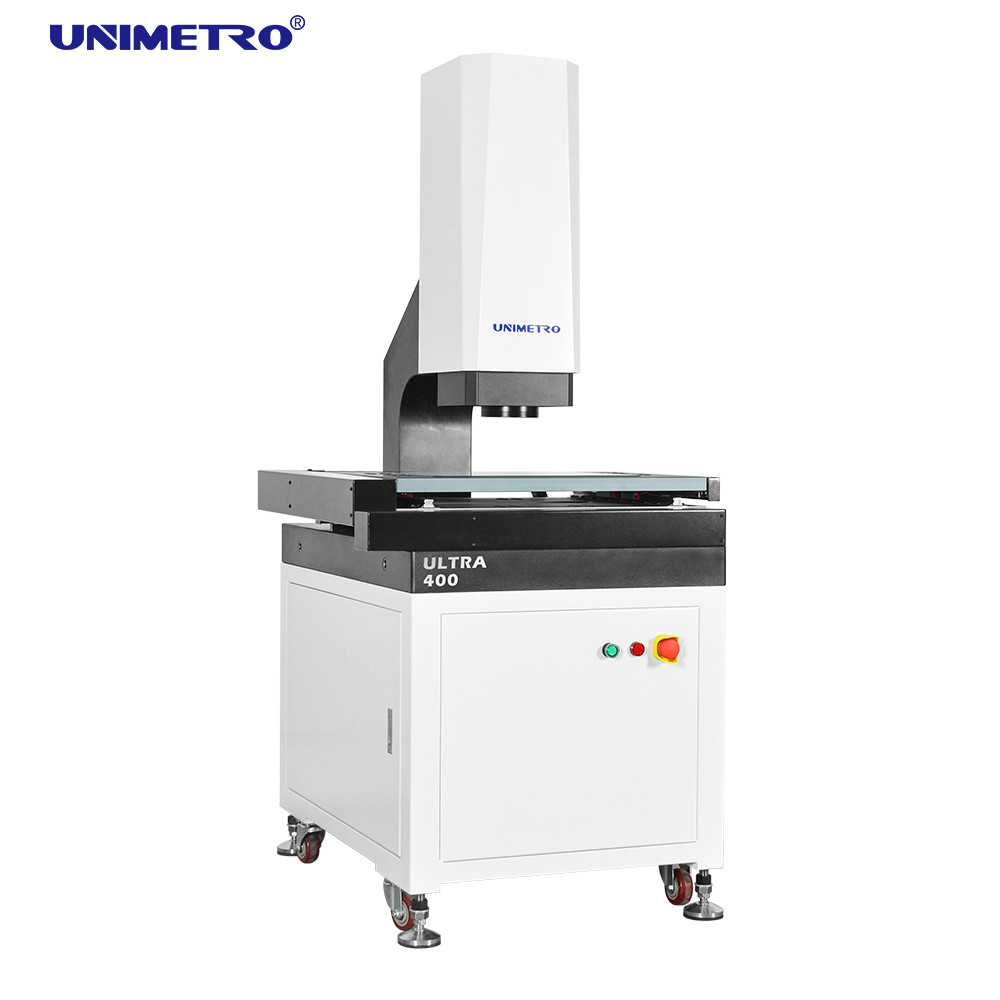

El instrumento de medición de imagen de la serie ULTRA es una máquina de medición de visión totalmente automática de alta precisión en voladizo desarrollada para la medición de GD&T con control automático motorizado de 3 ejes.Está equipado con enfoque automático., control automático de la iluminación y movimiento automático de la configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de manera rápida y precisa.

Características

◆ Control de los detalles de la calidad

Ø Base y columna de granito, excelente estabilidad;

Ø Estadio de trabajo de aluminio,para que el control de movimiento reaccione rápidamente y sea flexible;

Ø Estadio de trabajo con procesamiento de superficies de oxidación dura anti-rasguños;

Ø Estándar con guía lineal de precisión, tornillo de bola de molienda y servomotor CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;

El sistema de control integrado, integrado con el control de movimiento y todo el control de señales como iluminación y lectura de escala lineal, garantiza el rendimiento de la máquina es extremadamente estable.

◆ Configuración de alto rendimiento

Ø XYZ control automático CNC de tres ejes y posicionamiento preciso;
Ø Escala lineal de vidrio de alta precisión de 0,1 um para garantizar la precisión de posicionamiento y medición del sistema;
Ø GIGA cámara a color de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
Ø Lente con zoom de clic de 6,5x de alta resolución, con doble precisión y corrección de píxeles de una sola vez;
Ø con iluminación LED a frío de superficie programable de 5 anillos y 8 divisiones, iluminación paralela de LED de contorno y ajuste inteligente de la luz incorporado,Puede controlar automáticamente el brillo en la división de 8 y darse cuenta de 256 niveles de ajuste de brillo inteligentemente.

◆ Expansibilidad flexible

ØSe ofrecen varios tipos de sensores sin contacto y un sistema de fijación rápida que pueden satisfacer diferentes requisitos de medición de diferentes clientes
ØLa serie ULTRA dispone de una lámpara de anillo LED de color adaptable, lo que hace que la serie sea más flexible y potente para diferentes partes con diferentes tipos de materiales o formas,ofrece una aplicación de medición más potente.
ØGracias a la flexibilidad de expansión de la serie ULTRA, es compatible con sondas táctiles, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.

Funciones Introducción

- El software puede identificar automáticamente líneas, círculos y elementos y medirlos automáticamente.
- El software proporciona funciones de procesamiento inteligentes tales como alerta de rojo fuera de tolerancia, pausa fuera de tolerancia, pausa de fallo de medición, medición manual, ejecución de salto,ejecución obligatoria, etc.
- El software proporciona la función de ajuste del punto de ruptura, que puede realizar el cambio inteligente entre la medición manual y la medición automática.
- La potente función de medición láser puede realizar fácilmente los problemas tales como la medición de la planitud a alta velocidad, pequeña protuberancia, punto cóncavo, ángulo V y escaneo de superficie curva de alta precisión.
- El software proporciona una función de indicación de atenuación auxiliar para evitar el error causado por la intensidad de la luz y mejorar la precisión y la eficiencia del probador.

Parámetros

* L mide la longitud ((mm), la precisión mecánica del eje Z y la precisión de enfoque están relacionadas con la superficie de la pieza de trabajo.

* La ampliación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.

* Campo de visión (mm) = (diagonal*horizontal*vertical)

* 0.5X o 2X objetivo es opcional, y realizar el aumento de imagen: 13X ~ 86X o 52X ~ 344X.

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
