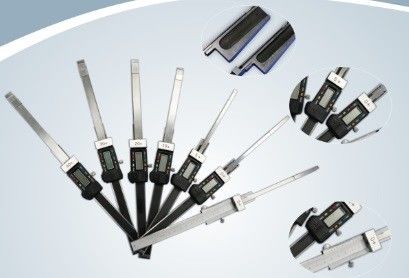

Medidor de sensor de pantalla electrónica con codificador óptico lineal
Escala de precisión digital de estilo cuña
Medidor electrónico avanzado con tecnología de codificador óptico lineal para una medición precisa de la brecha en aplicaciones industriales.
Función del producto
Diseñado para la medición de espacios estáticos o dinámicos en turbinas y turbinas hidráulicas.
Instrucciones de operación
- Reemplazo de la batería:Abrir la tapa para cambiar la batería, luego cerrar para bloquear con seguridad
- Botón cero:Establezca la lectura en 0 en cualquier posición
- Botón de encendido/apagado:Control de potencia
- Preparación:Aflojar el tornillo, limpiar los lados de la balanza con trapo, mover la cabeza del lector al extremo derecho, alinear la balanza auxiliar con cuña, establecer la lectura a 0
Modelos disponibles
| Modelo |
Rango de medición |
| Unimetro UXY-1 |
0 a 10 mm |
| Unimetro UXY-2 |
5-15 mm |
| Unimetro UXY-3 |
10 a 20 mm |
| Unimetro UXY-4 |
20 a 30 mm |
| Unimetro UXY-5 |
Entre 30 y 40 mm |
Procedimientos de medición
Medición directa (modelo UXY-1)
Introduzca el detector de cuña en la ranura de cuña, asegúrese de que la parte inferior de la báscula auxiliar esté en contacto total con la superficie de medición y permanezca vertical.
Adición de mediciones (modelos UXY-2 a UXY-5)
Alinear la báscula auxiliar con el extremo del bloque de cuña, establecer la posición a 0, y luego realizar la medición.
Ejemplo:La pantalla muestra 7.5 mm, marcación de cuña +5 mm (Modelo 2) = valor real 12.5 mm
Especificaciones técnicas
| Parámetro |
Especificación |
| Rango de medición |
0-10 mm, 5-15 mm, 10-20 mm, 20-30 mm, 30-40 mm, y también puede ser utilizado para la fabricación de otros productos. |
| Resolución |
0.01 mm |
| Precisión |
0.03 mm |
| Velocidad máxima |
1.5 m/s |
| Temperatura de trabajo |
0 a 40 °C |
| Humedad |
El 80% |
| Batería |
1.5V (SR44W) |
Opciones personalizadas disponibles con entrega de 15 días hábiles
Precauciones de uso
- Evitar ambientes polvorientos o húmedos: mantener la humedad por debajo del 80%
- Protege de la exposición a los rayos UV y a la radiación de alta temperatura
- Manejar el bloque de la balanza en movimiento con cuidado para evitar caídas o daños por impacto
- Mantenerse alejado de objetos magnéticos
- Limpiar con gasolina solamente, usar lubricante de reloj para las superficies deslizantes
- No use alcohol - proteja los aparatos electrónicos de cualquier contacto con líquido
Guía de solución de problemas
| Error en el sistema |
Posibilidad de causa |
Solución |
| No se muestra la pantalla LCD o parpadean los caracteres |
Batería baja o conexión de batería floja |
Reemplazar o ajustar la batería |

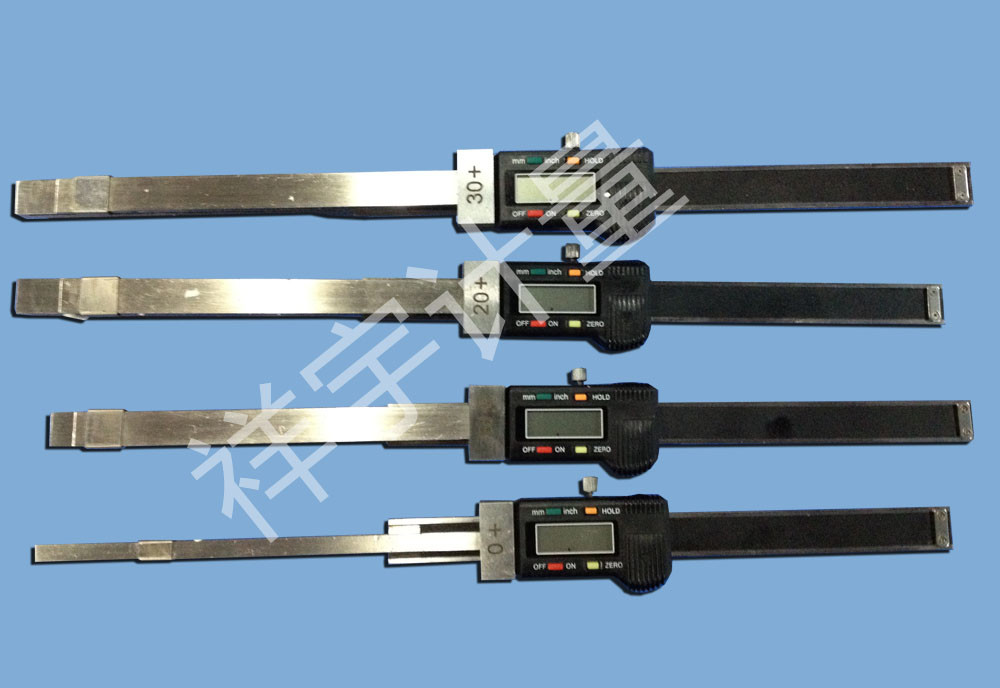

Imágenes del producto
Nuestros clientes y agentes
Preguntas frecuentes
P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica de fabricación y proporcionamos respuestas en 24 horas.
P: ¿En qué se especializa su empresa?
R: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos de medición de precisión relacionados.
P: ¿Cómo elegir la especificación adecuada?
R: Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.
P: ¿Acepta el servicio personalizado?
R: Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.
P: ¿Cuál es su período de garantía?
R: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de las piezas quebradibles para un rendimiento confiable a largo plazo.
