Máquina de medición óptica 2D/2.5D / Máquina de medición de visión (VMM) para inspección automática

Máquina de medición óptica 2d / 2.5d / Máquina VMM para medición automática

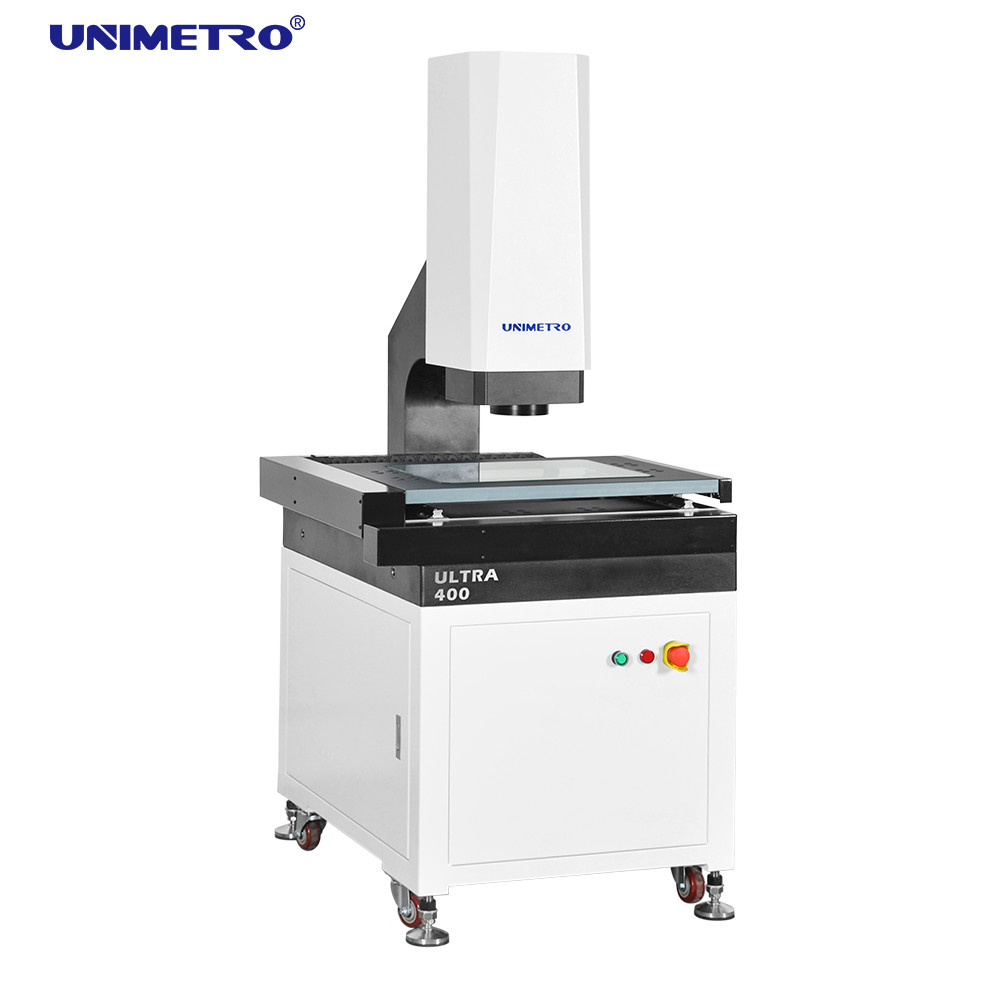

La máquina de medición óptica de la serie ULTRA es una máquina de medición de visión totalmente automática de alta precisión en voladizo desarrollada para medición de GD&T con control automático motorizado de 3 ejes.Está equipado con enfoque automático., control automático de la iluminación y movimiento automático de la configuración de hardware y software para realizar la medición de dimensiones lineales y geométricas de manera rápida y precisa.

Características

◆ Control de los detalles de la calidad

Ø Base y columna de granito, excelente estabilidad;

Ø Estadio de trabajo de aluminio,para que el control de movimiento reaccione rápidamente y sea flexible;

Ø Estadio de trabajo con procesamiento de superficies de oxidación dura anti-rasguños;

Ø Estándar con guía lineal de precisión, tornillo de bola de molienda y servomotor CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;

El sistema de control integrado, integrado con el control de movimiento y todo el control de señales como iluminación y lectura de escala lineal, garantiza el rendimiento de la máquina es extremadamente estable.

◆ Configuración de alto rendimiento

Ø XYZ control automático CNC de tres ejes y posicionamiento preciso;
Ø Escala lineal de vidrio de alta precisión de 0,1 um para garantizar la precisión de posicionamiento y medición del sistema;
Ø GIGA cámara a color de alta resolución para satisfacer las necesidades de observación clara y medición precisa;
Ø Lente con zoom de clic de 6,5x de alta resolución, con doble precisión y corrección de píxeles de una sola vez;
Ø con iluminación LED a frío de superficie programable de 5 anillos y 8 divisiones, iluminación paralela de LED de contorno y ajuste inteligente de la luz incorporado,Puede controlar automáticamente el brillo en la división de 8 y darse cuenta de 256 niveles de ajuste de brillo inteligentemente.

◆ Expansibilidad flexible

ØSe ofrecen varios tipos de sensores sin contacto y un sistema de fijación rápida que pueden satisfacer diferentes requisitos de medición de diferentes clientes
ØLa serie ULTRA dispone de una lámpara de anillo LED de color adaptable, lo que hace que la serie sea más flexible y potente para diferentes partes con diferentes tipos de materiales o formas,ofrece una aplicación de medición más potente.
ØGracias a la flexibilidad de expansión de la serie ULTRA, es compatible con sondas táctiles, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.

Función del software

◆ Un diseño de arquitectura de software orientado a objetos excelente garantiza un software estable y confiable.
◆ El software profesional de análisis estadístico de SPC está perfectamente conectado con el software de pruebas y publicidad.y los datos se transfieren automáticamente a la base de datos del software SPC sin necesidad de operación manual.
◆ El algoritmo de búsqueda de superborda se adopta para captar con precisión el borde con sombra y período de imagen para garantizar la precisión de la medición.

◆ Basado en el tipo de elemento, proporciona varias funciones de construcción de elementos tales como traducción, rotación, extracción, combinación, paralelo, vertical, imagen especular, simetría, intersección,tangente y demás..
◆ Los datos de medición se pueden exportar automáticamente a TXT.WORD.EXCEL y a la base de datos profesional de software SPC, sin la conversión de software de terceros ni la intervención humana.
◆ El software introduce el modo de medición de "distribución" y "recuperación", lo que facilita y acelera la operación.

◆ El software es compatible con los idiomas nacionales, no es necesario instalar el paquete de idiomas y cambiar el software, por lo que es fácil de localizar.
◆ El software del mismo tipo será actualizado de forma gratuita para resolver las preocupaciones de nuestros clientes.

Parámetros

* L mide la longitud ((mm), la precisión mecánica del eje Z y la precisión de enfoque están relacionadas con la superficie de la pieza de trabajo.

* La ampliación es un valor aproximado, está relacionada con la dimensión del monitor y la resolución.

* Campo de visión (mm) = (diagonal*horizontal*vertical)

* 0.5X o 2X objetivo es opcional, y realizar el aumento de imagen: 13X ~ 86X o 52X ~ 344X.

Información sobre la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿ Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.
P2: ¿En qué se dedica principalmente su empresa?
A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles.
