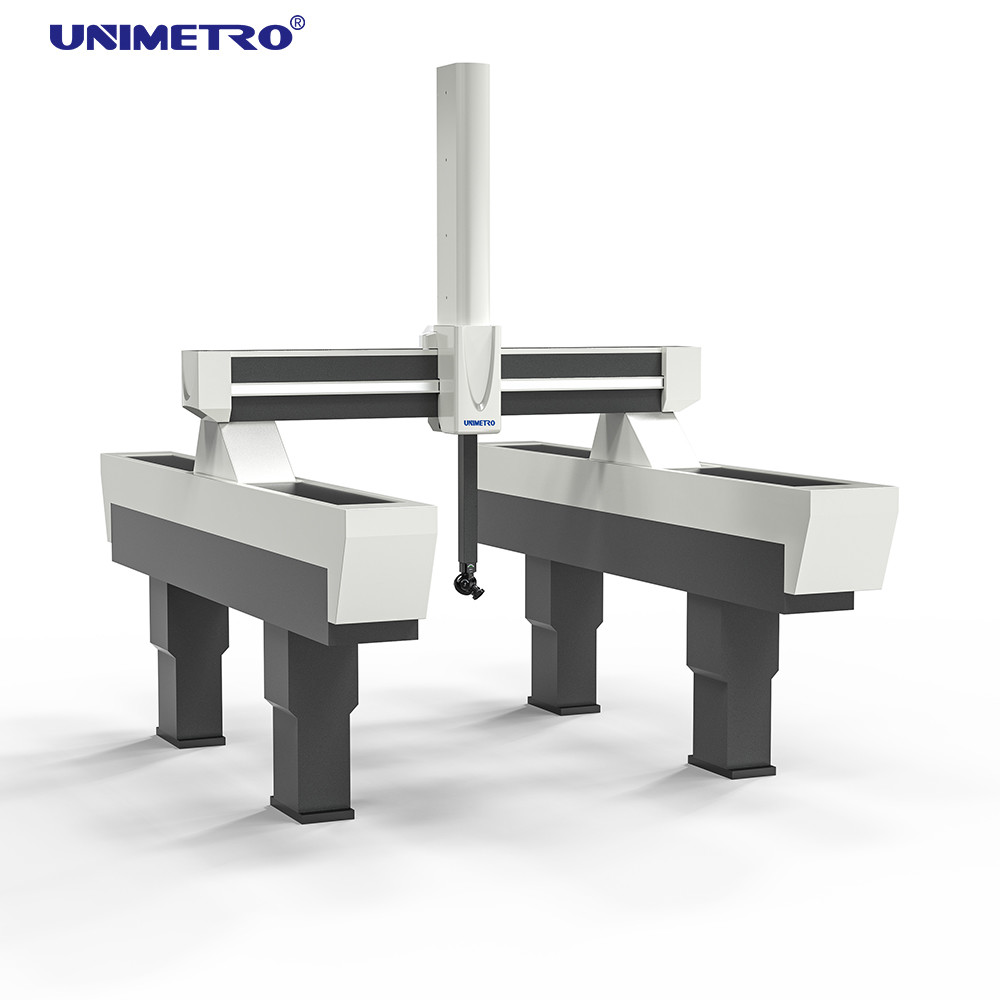

Máquina coordinada exacta estupenda de la medida del coordenada de la máquina de medición 3D 1,1 um

Informacion basica
Lugar de origen: China
Nombre de la marca: UNIMETRO
Certificación: CE
Número de modelo: Metroking
Cantidad de orden mínima: 1
Precio: Discussible
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 60 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 1 por 75 días
Información detallada
Material: Granito Manera de la guía del eje de Y: Manera de la guía de la cola de milano del DÚO
Motores servos: Motores servos del poder más elevado MPEE (um) S: De 1.1+L/400
MPEP (um) S: A partir del 1,4
Alta luz:

máquinas de medición coordinadas

,

máquina de medición coordinada óptica


Descripción de producto



Exactitud de máquina exacta estupenda de medición del coordenada 3D a partir um de la institución el 1,1



Descripción

La máquina de medición del coordenada de la serie 3D de Metroking es una reflexión de la experiencia de la máquina de medición de la alta exactitud que se convierte y que fabrica. Aprobado por industrias múltiples, la serie de Metroking para hacer un modelo típico en la industria de medición de la alta precisión. Se cabe para la medición del pedazo del trabajo de la alta exactitud y la exploración de la curva, también para la institución oficial y la medición del pedazo estándar.

La máquina de medición del coordenada del CNC 3D de la alta precisión de la serie de Metroking está utilizando el material del granito, diseño finito del elemento y la estructura del pórtico, asegura altas estabilidad y confiabilidad.

La viga transversal del granito, la base integrada de la máquina, la etapa del funcionamiento de la columna y la forma del eje de Z una estructura que enmarca lleno-cerrada, asegura las características de la alta estabilidad, de la deformación baja y de la estabilidad termal excepcional.

Los 3 que el eje de la máquina de medición del coordenada de la serie 3D de Metroking está utilizando la correa síncrona suave avanzada del engranaje del alambre de acero como sistema de conducción, el proceso en ejecución no crearán ningún ruido, situación rápida y ciclo vital de larga vida.

El eje de Y está utilizando manera de la guía de la cola de milano del DÚO como sistema de conducción, eje 3 usando el centro que conduce, la alta exactitud que las escalas lineares son en el centro posición instalada, refrenando la compensación del movimiento del eje, minimiza el error del abbe.

Usando los motores servos del poder más elevado, mejorar en gran parte el funcionamiento del control de movimiento, alcanza una aceleración mucho mejor, el frenado, y el funcionamiento rápido.

La máquina de medición del coordenada de la serie 3D de Metroking está utilizando el sistema de aire del alto rendimiento, el eje de Z está con la balanza del aire, mejora la exactitud de situación, también hace el movimiento confiable y liso. el sistema exacto del filtro de 3 niveles, asegura un ciclo vital de larga vida de la manera de la guía. Usando el cable de transmisión del alto rendimiento y el cable de remolque, asegura la estabilidad de la electrónica.

Mesa de trabajo de alta calidad del granito:

El regulador avanzado de la serie de la UCC de Renishaw

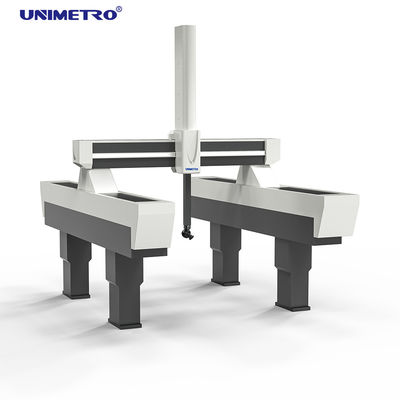

Máquina coordinada exacta estupenda de la medida del coordenada de la máquina de medición 3D 1,1 um 0


El controlar universal para la máquina de medición del coordenada 3D

La máquina de medición del coordenada de la serie 3D de Metroking es compatible con la línea completa puntas de prueba del disparador y tipo puntas de prueba de exploración del contacto. También línea puntas de prueba de la exploración, cabeza de exploración del punto de la alta exactitud y cabeza de medición de la visión óptica digital de alta resolución del CCD de la serie del laser del LV, alcanzar la exploración de alta velocidad de la curva complicada de la alta exactitud (ingeniería inversa), medición sin contacto micro de la alta exactitud de la dimensión.

PARÁMETROS TÉCNICOS

Modelo AXIS Exactitud de medición Dimensión Espacio de funcionamiento Peso Cargamento máximo
Gama de Mrasuring ISO10360-2: 2001/GB/T16857.2-2006
X Y Z S Lx LY Lz Wx Wy Wz
milímetro milímetro milímetro MPEE (um) MPEP (um) milímetro milímetro milímetro milímetro milímetro milímetro kilogramo kilogramo
NCF553 500 500 300 De 1.1+L/400 A partir del 1,4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 De 1.2+L/400 A partir del 1,5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 De 1.4+L/400 A partir del 1,5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 De 1.4+L/400 A partir del 1,5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 De 1.2+L/400 A partir del 1,5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 De 1.25+L/400 A partir del 1,8 2100 2800 3150 1100 1300 700 9800 800

Condiciones de trabajo

Voltaje del poder: 220V

Presión de aire: 0.7-1.0Mpa

Exactitud del filtro: 0.3um

Suministro de aire: ³ /min de los 0.12-0.45m

Gama de temperaturas: 18-22°C

Ciclo por hora de la temperatura: 1°C/h

Pendiente termal: el 1°C/m

Humedad relativa: 55%-65%
