Inicio > Productos> máquina de la medida de la visión> Sistema de medición de visión CNC totalmente automático para la inspección de control de calidad 3D

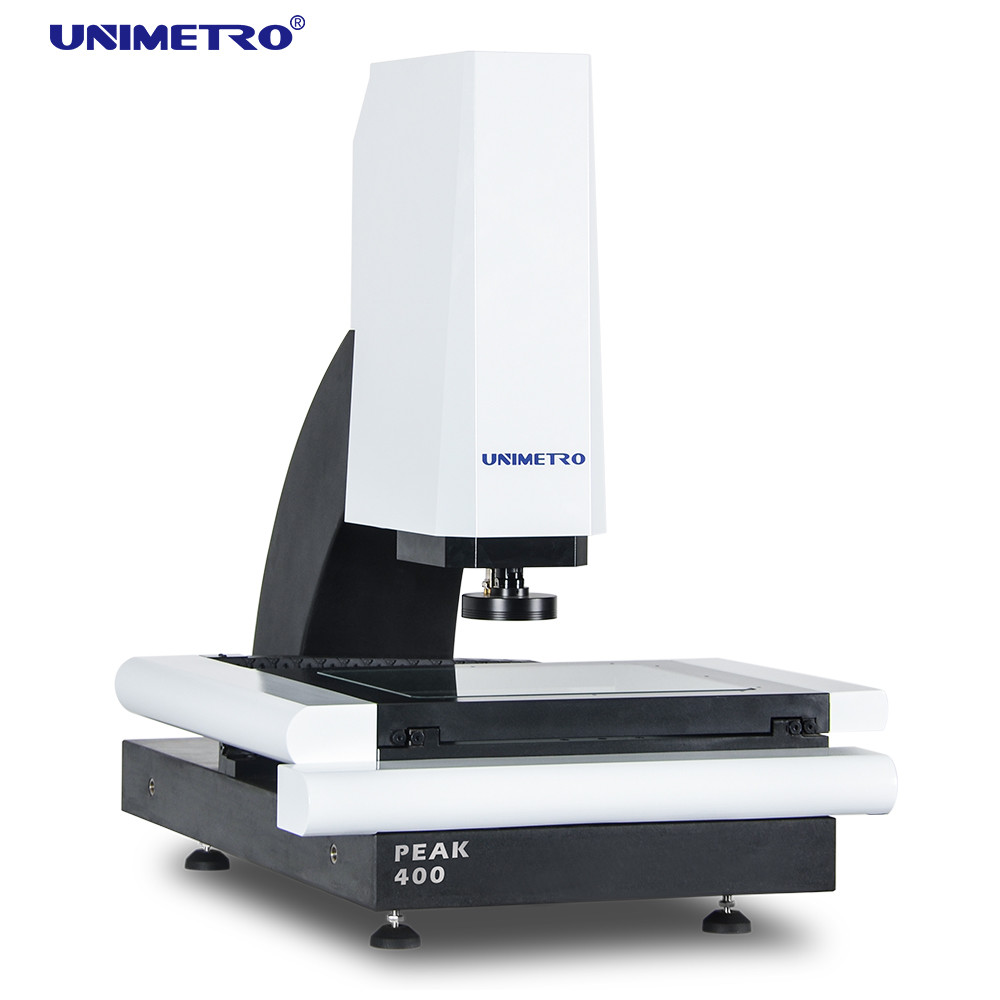

Sistema de medición de visión CNC totalmente automático para la inspección de control de calidad 3D

Fully Automatic CNC Vision Measuring System for 3D Quality Control Inspection

Informacion basica

Lugar de origen:	China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	ULTRA

Cantidad de orden mínima:	1
Precio:	Discussible
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	días 10~20working
Condiciones de pago:	T/T
Capacidad de la fuente:	20 por mes

Mejor precio Contactar ahora

Información detallada

Nombre del producto:	Máquina de la medida de Vision	Rnge de medición:	30020200m m
Exactitud:	2.5+l/200um	Repetibilidad:	2.5um
modo de control:	Control de movimiento completo del cierre-lazo del CNC	CCD:	Color industrial 1/3" cámara CCD
Lente:	Zoom abollado manual 0,7 - 4.5X (zoom de Navitar para la opción)	Resolución de escala lineal:	0.5um
Fuente de alimentación:	la CA 50Hz, tierra del 220V±10% del ohmio resistance≦4 debe ser requerida	Modo de operación:	Control inteligente integrado (palanca de mando, ratón, teclado)
Resaltar:	máquina de medición de la visión , sistema de medida de la visión , Máquina completamente automática de la medida de Vision

Descripción de producto

Máquina completamente automática de la medida del CNC Vision para el control de calidad de medición 3D

La máquina de medición por visión CNC es un instrumento que se utiliza para medir con precisión las dimensiones físicas, con una precisión de hasta micras. Máquina de medición por visión, un instrumento de medición óptico que utiliza la cámara para capturar la imagen de la pieza de trabajo, analizar el píxel de la imagen y calcular la dimensión 2D con el software de medición.

La máquina de medición por visión CNC es un potente dispositivo de medición de dimensiones diseñado para el proceso de control de calidad de producción en masa. Está configurado con un potente software que hace que el proceso de medición sea programable; los usuarios pueden lograr una gran cantidad de productos midiendo mediante un proceso completamente automático. La máquina de medición por visión CNC de la serie PEAK es un modelo económico de visión CNC totalmente automática desarrollado por UNIMETRO.

El diseño simple e integrado nos permite construir la máquina con un costo menor y, mientras tanto, mantener la alta precisión de medición y el mejor rendimiento. Los usuarios pueden disfrutar de la ventaja de la alta eficiencia y el ahorro de costos laborales de una máquina de medición por visión CNC completa a un precio muy bajo.

Configuración de hardware

◉ Escalas lineales de resolución de 0,5 um de 3 ejes
◉ Función de enfoque automático de alto rendimiento
◉ Etapa de trabajo de aluminio y anodizado duro.

◉ Compatible con sonda táctil Renishaw (opcional)

◉ Control de software y programable con anillo de luz LED de 3 anillos y 8 secciones

◉ Control de software de luz de contorno LED de trayectoria de luz paralela y programable

◉ Sensor de desplazamiento de fibra confocal (opcional)

◉ Guía lineal HIWIN

◉ Control motorizado del eje Z

◉ Caja de control central integrada

◉ Cámara CCD de grado industrial

◉ Generador de pulsos manual para control de movimiento del eje Z

◉ Con indicadores láser para posicionamiento y enfoque auxiliar (opcional)

◉ Lente de zoom manual abollada de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Solicitud

1) El equipo de medición de imágenes de la serie PEAK es compatible con la línea completa de sensores de medición de fibra Omron, que ofrece; Más posibilidades de requisitos de medición precisos.

2) Mediciones estables de superficies inclinadas o curvas.
3) Medidas estables de diferentes tipos de materiales.
4) Mediciones estables de superficies lisas o rugosas

5) El equipo de medición de imágenes de la serie PEAK es compatible con la sonda táctil Renishaw como configuración opcional. Los usuarios pueden lograr fácilmente funciones de medición 2D y 3D en una sola máquina.
6) El software puede calcular la compensación entre la lente óptica y la sonda táctil, asegura que todos los resultados de la medición estén dentro de un sistema de coordenadas. Los resultados de la medición se pueden generar como dibujos 3D para ingeniería inversa.

Funciones de software

El software UNIMETRO INSPECT3D tiene una interfaz de usuario fácil de usar, fácil de aprender y una función potente que permite a los usuarios lograr mediciones rápidas y precisas.

El software ofrece una interfaz de usuario completa en inglés y también permite el desarrollo de nuevos idiomas.

◉ Ingrese el archivo CAD y mida

◉ Conjunto de piezas y medición macro.

◉ Enfoque automático y medición de altura

◉ La función de navegación ayuda a una localización rápida

◉ Potente función de medición geométrica

◉ Múltiples informes de datos y función de salida de datos gráficos

◉ Programa de usuario flexible

◉ Crear elementos de referencia

◉ Potente función de detección de bordes

◉ Admite múltiples accesorios externos

◉ Cálculo automático de la tolerancia geométrica de los elementos.

◉ Medición de producciones complicadas de forma rápida y cómoda

Parámetros

Modelo	PICO 300	PICO 400
Dimensión (mm)(LWH)	8506501060	10008001080
Rango de medición (mm)(XYZ)	300200200	400300200
Precisión (μm)	3+L/200	3+L/200
Repetibilidad (μm)	3	3
Peso (kg)	120	150
Cámara	Cámara CCD analógica de grado industrial y tarjeta de vídeo SV2000E
Lente	Lente de zoom manual abollado 0.7-4.5X / Lente de zoom manual de 0.7-4.5X con retroalimentación de señal (Opcional) / Lente de zoom automático (Opcional)
Aumento	18-188X (Diferentes combinaciones de cámara y lente conducen a diferentes rangos de aumento
campo de visión	8,1-1,3 mm (diferente combinación de cámara y lente genera un rango de campo de visión diferente)
Distancia de trabajo	108mm
Resolución de escalas lineales	0,0005 mm
Iluminación	3 anillos programables, luz de anillo de superficie de 8 secciones, luz de contorno paralela programable

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y tenemos Mejorado mucho en algunas partes frágiles. Puede estar seguro de la calidad de nuestros productos.
