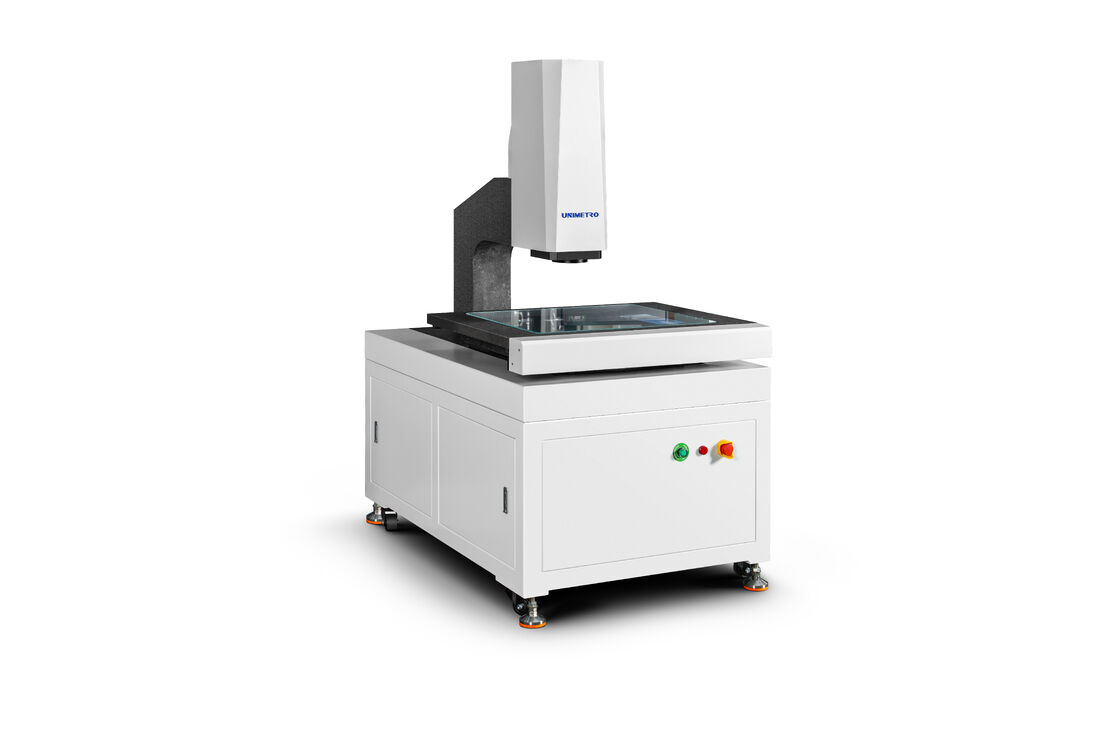

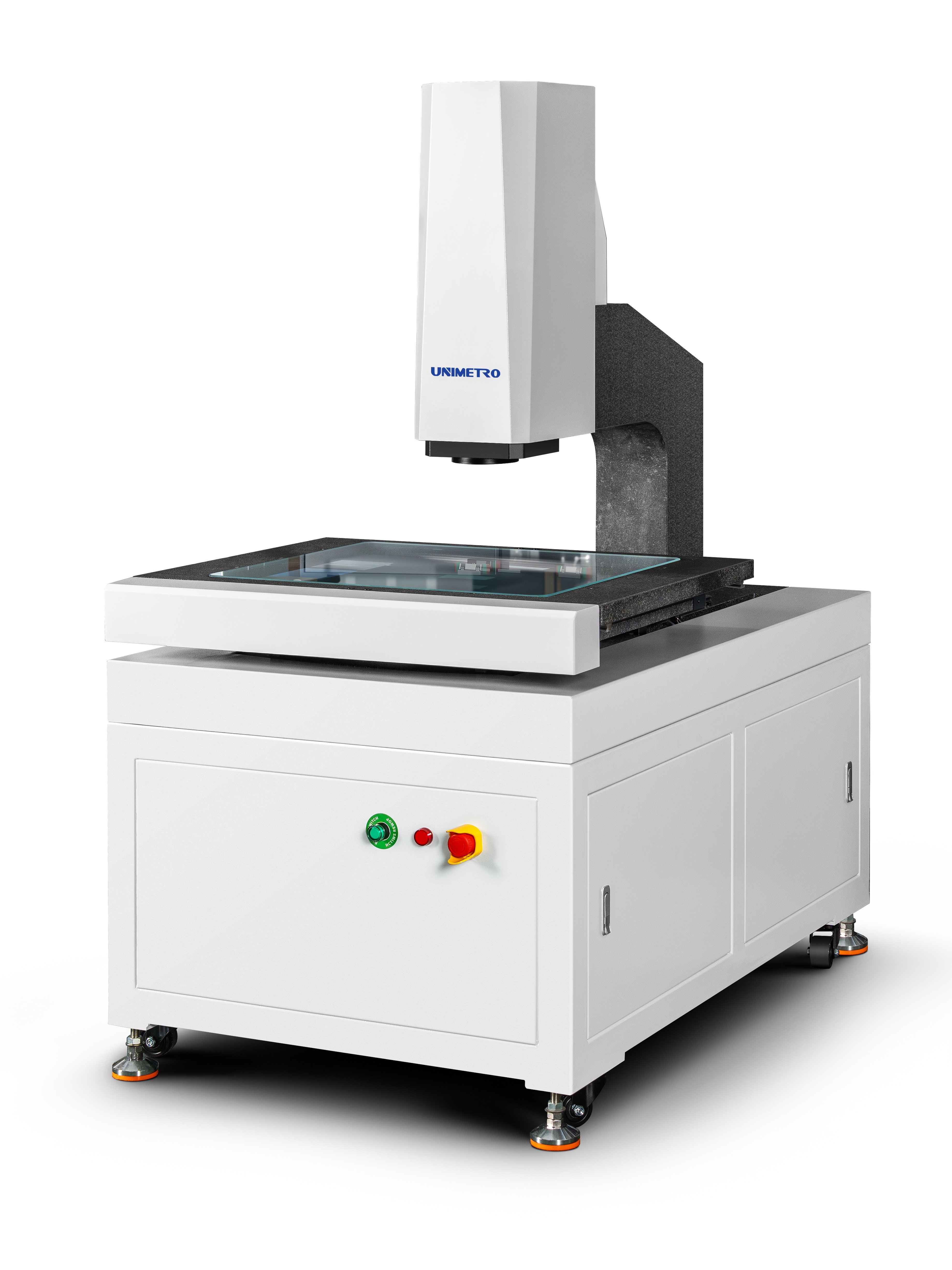

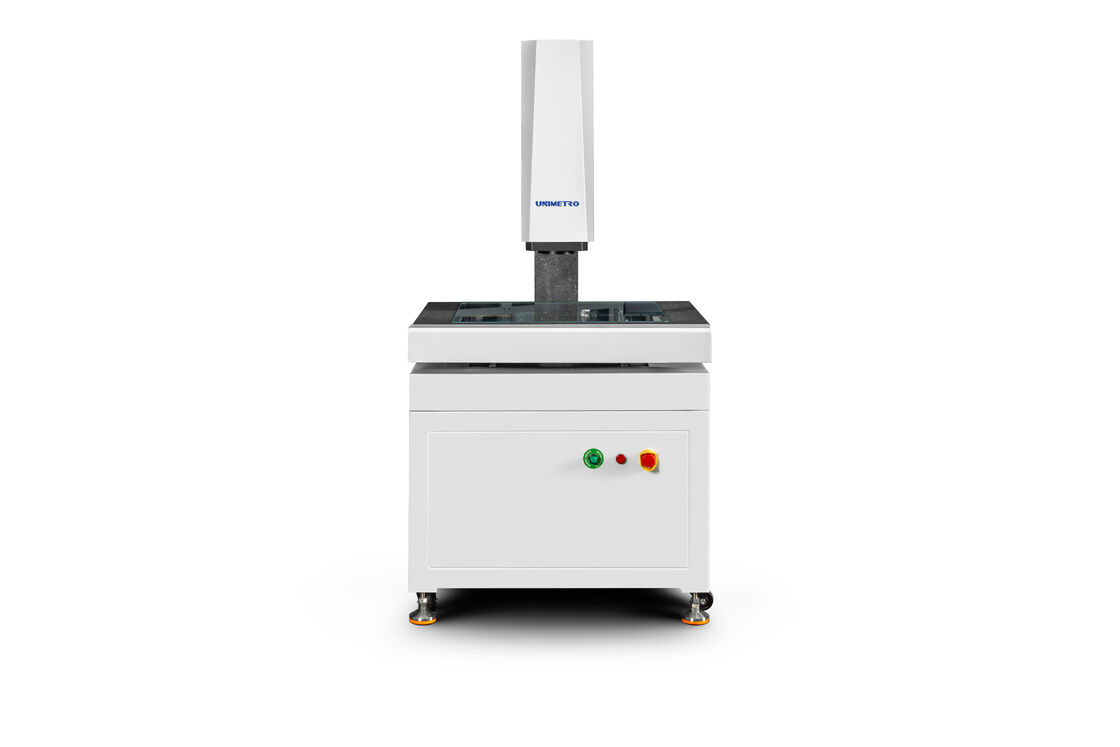

Máquina de medición de la visión de alta eficiencia de la serie SV Base de resolución de múltiples ejes MARB para la inspección de piezas de trabajo de precisión de masa automática / 3C

La serie MARB-SV es un instrumento de medición de imágenes de marmol de trabajo totalmente automático de alto rendimiento con tecnologías MARB (Multi-Axis Resolution Base) y SV (Super/Stable Video).Este sistema de alta configuración ofrece una resolución superior y velocidades de procesamiento más rápidas, ofreciendo una funcionalidad robusta para aplicaciones industriales exigentes.

Capaz de detección totalmente automatizada y programable en tres ejes, este sistema combina los sistemas de coordenadas de la pieza de trabajo mediante la programación para ejecutar automáticamente los procesos de medición.Para mediciones repetidas de piezas de trabajo pesadas, cuenta con funciones de memoria, aprendizaje y programación automática, lo que permite una medición rápida y precisa en tiempo real en el sitio.

Construido con componentes de mármol de alta estabilidad que ofrecen una gran durabilidad y bajos costos de mantenimiento, este instrumento equilibra perfectamente la alta precisión, la alta eficiencia y la durabilidad a largo plazo,El sistema de control de calidad de la industria de la construcción es el principal instrumento de control de calidad en la industria de la construcción., las industrias manufactureras complejas y precisas.

Resolución:0.5 μm (0,1 μm opcional)

- ¿ Qué?Cámara CCD a color de grado industrial

Lente:1x-10x (magnificación variable)

La ampliación:20X - 200X (El aumento varía según el modelo de la cámara seleccionada; el aumento real está sujeto a los datos medidos.)

Distancia de trabajo:85 mm

Iluminación:Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)

Sistema de accionamiento:Control CNC, accionamiento del motor lineal; Joystick, control del teclado del ratón

Resolución de escala lineal:0.1 μm

Diseño de estructura de alta rigidez:

• Estructura de puente móvil de marco cerrado completo con pieza de trabajo de medición fija, que proporciona una gran capacidad de carga y un excelente rendimiento de movimiento
• Tecnología de análisis de elementos finitos integrada en el diseño mecánico para garantizar una alta rigidez y precisión
• Base de granito de grado 000 de alta resistencia, resistencia a la corrosión y excelente estabilidad
• Mesa de trabajo para el tratamiento de la superficie de óxido de aluminio para un control de acción rápido y flexible, durabilidad y estética

Configuración de alta precisión:

• RENISHAW regla de rejilla abierta con resolución de 0,5 μm para una alta precisión y estabilidad
• El tren de guía lineal de precisión, el tornillo de bolas de la rectificadora y el servomotor CA aseguran la estabilidad de la precisión de posicionamiento
• 2M píxeles de alta definición en color Giga cámara digital para una observación clara y una medición estable
• 6.5x lente óptica de alta definición con zoom automático preciso y calibración rápida de píxeles
• Fuente de luz de superficie LED de 5 anillos y 8 zonas programable, sistema de fuente de luz de contorno LED paralelo de transmisión con ajuste inteligente de brillo de 256 niveles
• Control CNC de eje completo con servo motor de circuito cerrado completo de CA

El sensor multi-sensor opcional para medición en 3D:

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con varios sensores 3D para una medición compuesta 2D/3D completa.También admite sensores sin contacto como sonda y láser, y es compatible con la serie completa de soportes de sonda RENSHAW, lo que permite la transformación automática de mediciones a escala completa en un solo dispositivo para mejorar significativamente la productividad.
