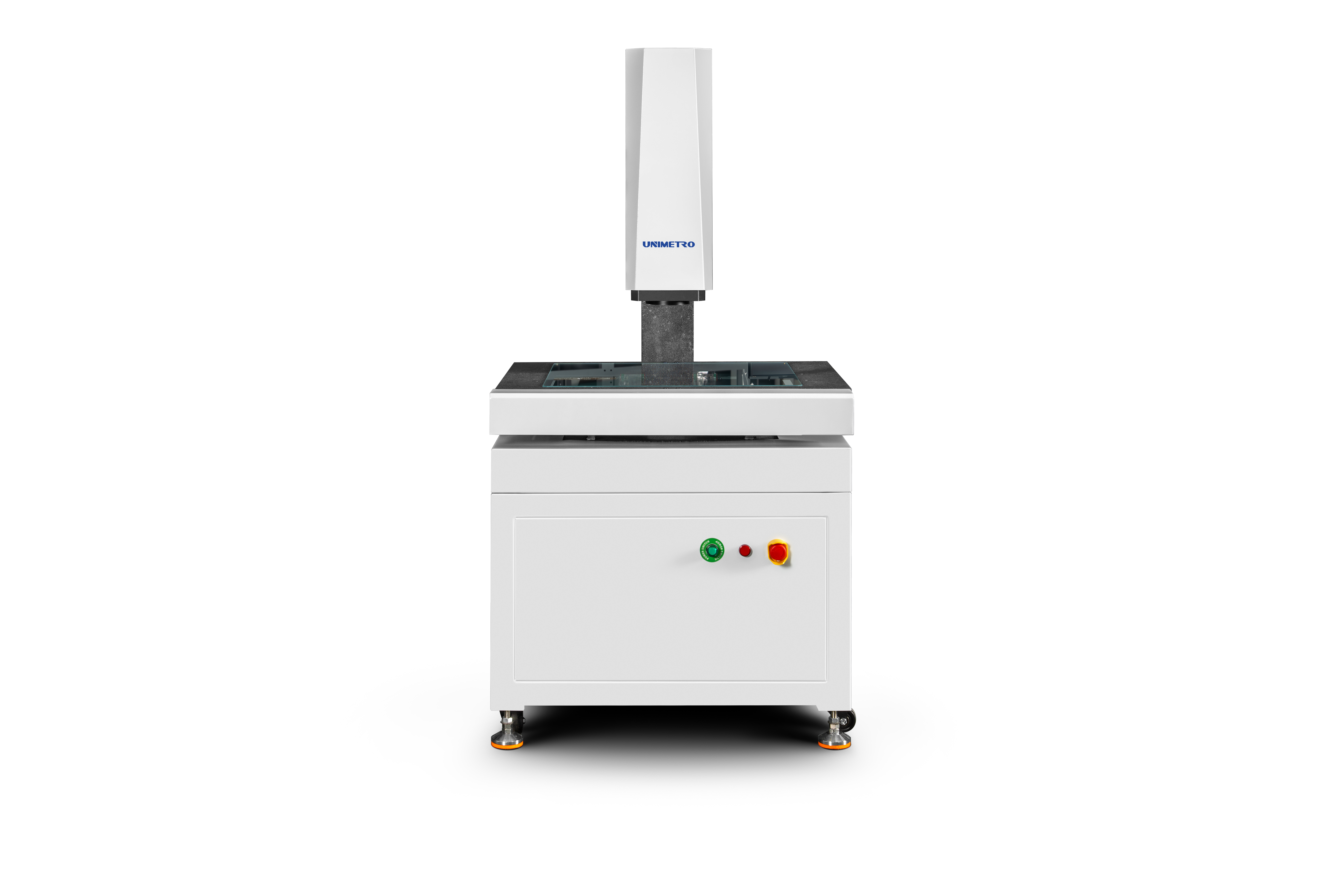

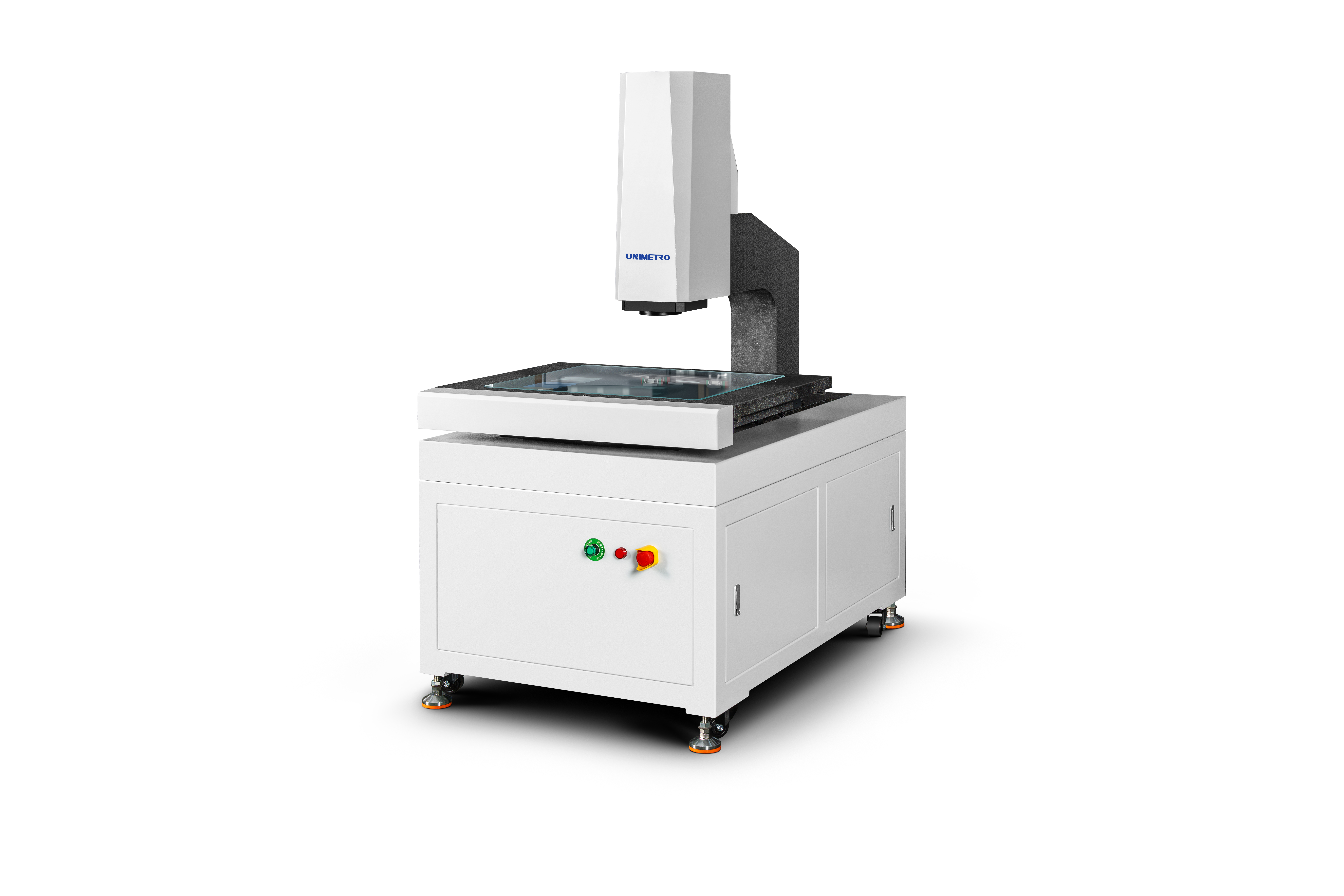

Instrumento de medición de video totalmente automático de la serie SV SV Super Image Tech + Base MARB para pruebas rápidas de piezas complejas de precisión

La serie MARB-SV es un instrumento de medición de imágenes de marmol de trabajo totalmente automático de alto rendimiento con tecnologías MARB (Multi-Axis Resolution Base) y SV (Super/Stable Video).Este sistema de alta configuración ofrece una resolución superior y velocidades de procesamiento más rápidas para pruebas complejas de piezas de precisión.

Diseñado para la detección totalmente automática programable de tres ejes, este instrumento combina los sistemas de coordenadas de la pieza de trabajo a través de la programación para ejecutar procesos de medición automatizados.,Funciones de aprendizaje y programación automática para mediciones repetidas de piezas pesadas, que permiten una medición rápida y precisa en tiempo real en el lugar de trabajo.

Construido con una base de mármol de alta estabilidad, este sistema proporciona una durabilidad excepcional con bajos costos de mantenimiento, equilibrando perfectamente la alta precisión, la eficiencia,y fiabilidad a largo plazo para el control de calidad a gran escala, industria manufacturera compleja.

Resolución:0.5 μm (0,1 μm opcional)

- ¿ Qué?Cámara CCD a color de grado industrial

Lente:1x-10x (magnificación variable)

La ampliación:20X - 200X (varía según el modelo de cámara)

Distancia de trabajo:85 mm

Iluminación:Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)

Sistema de accionamiento:Control CNC, accionamiento del motor lineal; Joystick, control del teclado del ratón

Resolución a escala lineal:0.1 μm

• Estructura de puente móvil de marco cerrado completo con pieza de trabajo de medición fija, que proporciona una gran capacidad de carga y un excelente rendimiento de movimiento
• Tecnología de análisis de elementos finitos integrada en el diseño mecánico para una alta rigidez y precisión
• Base de granito de grado 000 que ofrece alta resistencia, resistencia a la corrosión y estabilidad
• Mesa de trabajo para el tratamiento de la superficie de óxido de aluminio para un control de acción rápido y flexible con acabado duradero y estético

• RENISHAW regla de rejilla abierta con resolución de 0,5 μm para una alta precisión y estabilidad
• Esqueleto de guía lineal de precisión, tornillo de bolas de la rectificadora y servomotor CA que garantizan la precisión del posicionamiento del sistema
• 2M píxeles de alta definición en color Giga cámara digital para una observación clara y una medición estable
• 6.5x lente óptica de alta definición con zoom automático preciso y calibración rápida de píxeles

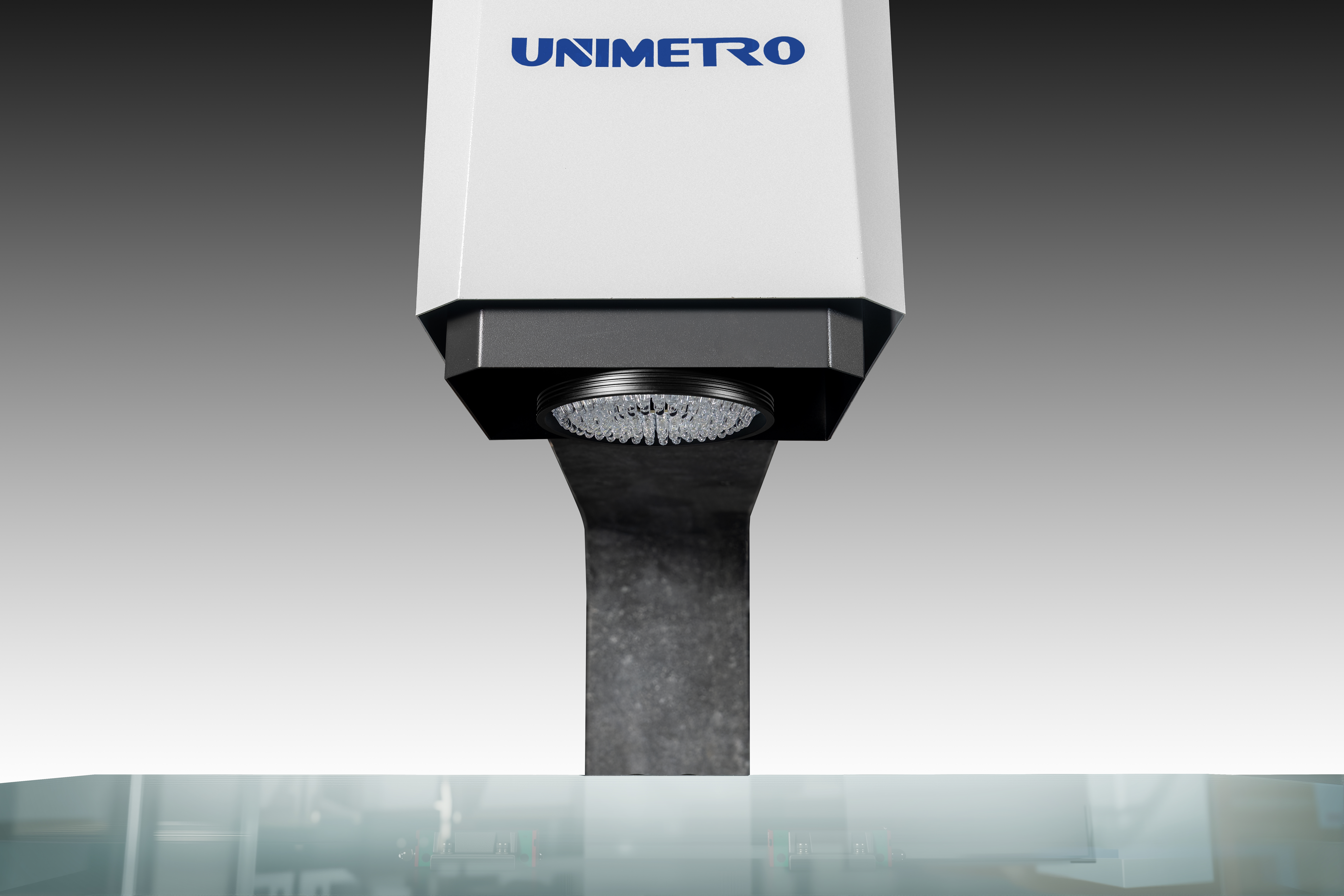

• Fuente de luz de superficie LED de 5 anillos y 8 zonas programable con sistema de luz de contorno LED paralelo de transmisión y ajuste inteligente del brillo de 256 niveles
• Control CNC de eje completo con servo motor de circuito cerrado completo de CA

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con varios sensores 3D para una medición completa de compuestos 2D / 3D.Soporta sensores sin contacto, incluidos los sistemas de sonda y láser, y los soportes de sonda de serie completa RENSHAW para la transformación automática de mediciones a escala completa en un solo dispositivo, mejorando significativamente la productividad.
