Instrumento de medición óptica de alta configuración de la serie SV SV Super Stable Video Tech + Base MARB para inspección de programación automática de 3 ejes

Informacion basica

Lugar de origen:	Cantón, China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	Serie SV

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Cuadro de madera + paquete de vacío
Tiempo de entrega:	15 ~ 20 días
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	5 juegos por mes

Mejor precio Contactar ahora

Información detallada

Modelo:	Serie SV	Nombre del producto:	Máquina de medición por visión totalmente automática - SV3
Repetibilidad:	2 um	Exactitud:	2+L/200um
Resolución de escala lineal:	0.5um (0.1um opcional)	Modo de medición:	Completamente automático
Apoyo:	OEM, ODM, personalizar	Escenario de aplicación:	Laboratorio/Industria
Garantía:	12 meses	Peso (kg):	400
Midiendo la rabia:	300/300/200
Resaltar:	Instrumento de medición óptico de la serie SV , Máquina de inspección de programación automática de 3 ejes , Máquina de medición de la visión de base MARB

Descripción de producto

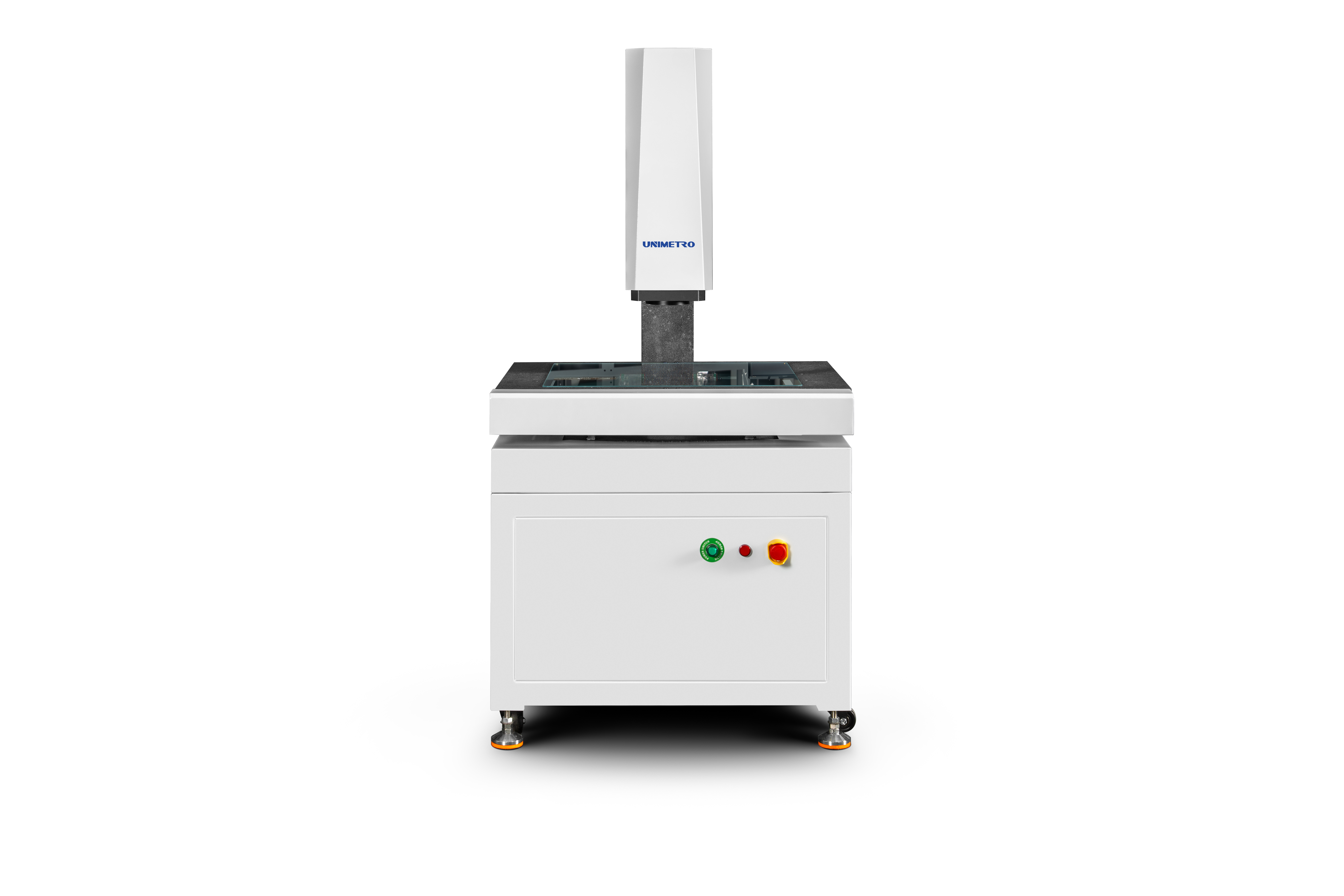

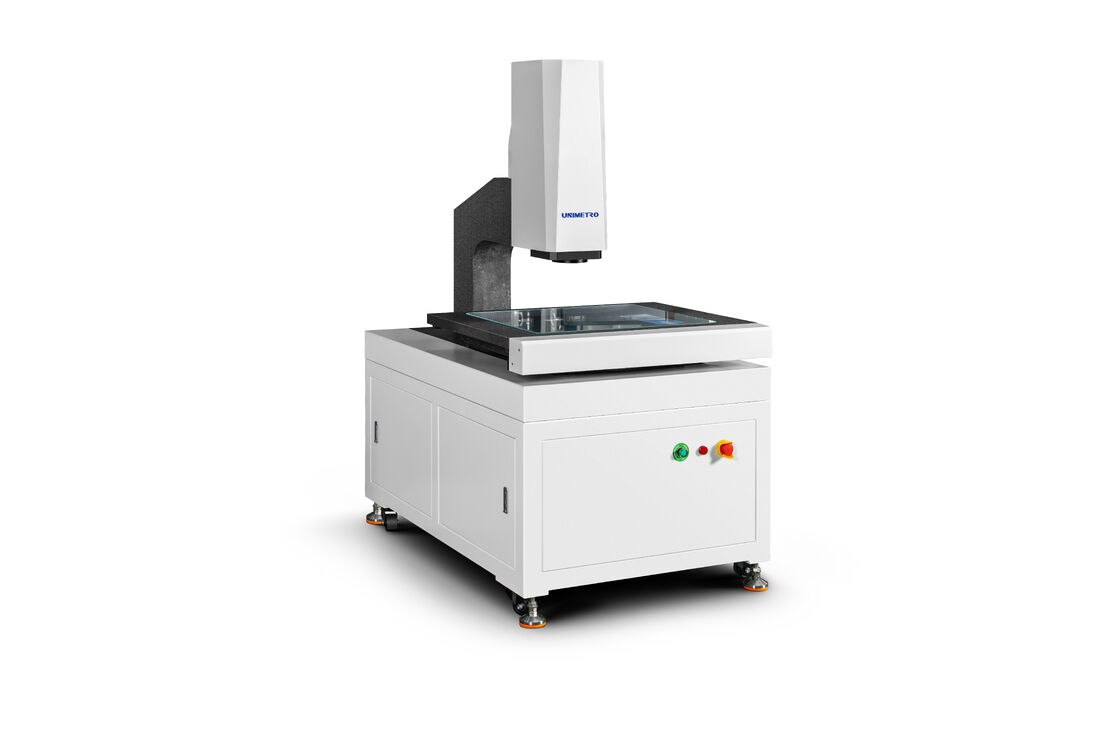

Instrumento de medición óptico de alta configuración de la serie SV

Resumen del producto

La serie MARB-SV es un instrumento de medición de imágenes de marmol de trabajo totalmente automático de alto rendimiento con base de resolución de múltiples ejes (MARB) y tecnología de video súper estable (SV).Este sistema de alta configuración ofrece una resolución superior y velocidades de procesamiento más rápidas, que permite la detección totalmente automática y programable en tres ejes.

Al hacer coincidir el sistema de coordenadas de la pieza de trabajo mediante programación, ejecuta automáticamente procesos de medición.y funciones de programación automáticaLa construcción de mármol proporciona una alta estabilidad, una gran durabilidad y bajos costes de mantenimiento, equilibrando perfectamente la precisión.eficiencia, y durabilidad a largo plazo para el control de calidad en industrias manufactureras complejas a gran escala.

Especificaciones técnicas

Modelo	El SV-3	El SV-4	El SV-5	El SV-6
Dimensión (mm) (X/Y/Z)	Las demás:	Las demás partidas	Las demás:	890/1370/1780
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	300 × 200 × 200	400 × 300 × 200	500 × 400 × 300	600 × 500 × 200
Precisión (μm)	2 + L/200	2 + L/200	2 + L/200	2.5 + L/100
Repetitividad (μm)	2	2	2.5	2.5
Peso (kg)	400	500	600	700

Especificaciones adicionales

Resolución: 0,5 μm (0,1 μm opcional)
Cámara: cámara CCD a color de grado industrial
Lente: 1x-10x (magnificación variable)
Magnificación: 20X - 200X (varía según el modelo de cámara)
Distancia de trabajo: 85 mm
Iluminación: luz de superficie programable, luz LED paralela en el fondo (opcional: luz coaxial)
Sistema de accionamiento: control CNC, accionamiento del motor lineal; Joystick, control del teclado del ratón
Resolución de escala lineal: 0,1 μm

Aplicaciones

Partes de plástico

Partes metálicas

Molde de estampado

Partes de caucho

Parte electrónica

Partes de PCBA

Parte del engranaje

Características clave

Diseño de estructuras de alta rigidez

Estrutura de puente móvil de marco cerrado con posicionamiento fijo de la pieza de trabajo para una capacidad de soporte superior y un rendimiento de movimiento
Tecnología de análisis de elementos finitos integrada en el diseño mecánico para una alta rigidez y precisión
Base de granito de grado 000 de alta resistencia, resistencia a la corrosión y excelente estabilidad
Mesa de trabajo para el tratamiento de la superficie de óxido de aluminio para un control de acción rápido y flexible con durabilidad y estética

Configuración de alta precisión

RENISHAW regla de rejilla abierta con resolución de 0,5 μm para una alta precisión y estabilidad
El tren de guía lineal de precisión, el tornillo de bola y el servomotor CA aseguran una precisión de posicionamiento estable
2M píxeles de alta definición en color Giga cámara digital para una observación clara y una medición estable
6.5x lente óptica de alta definición con zoom automático preciso y calibración rápida de píxeles

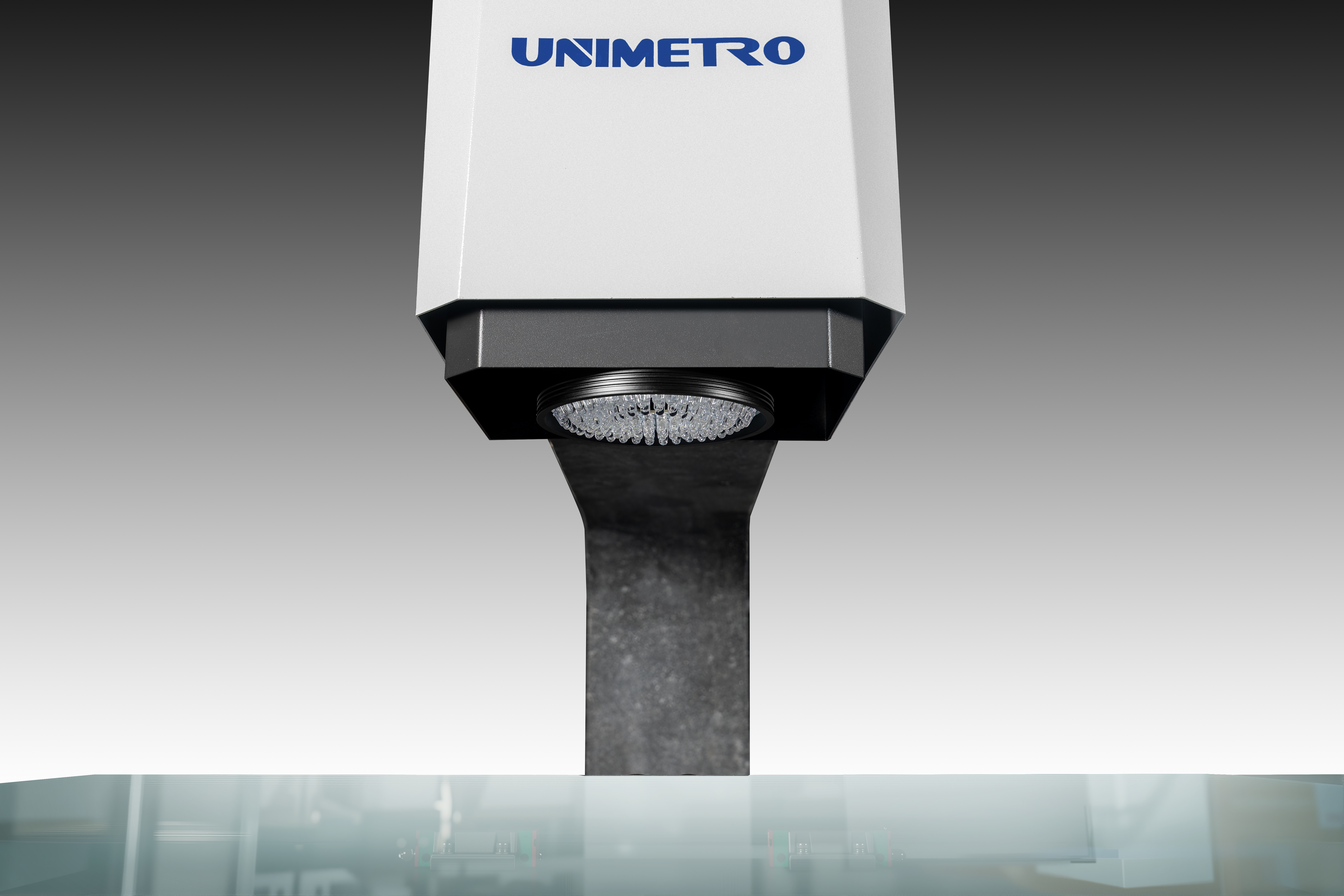

Fuente de luz de superficie LED de 5 anillos y 8 zonas programable con sistema de luz de contorno LED paralelo de transmisión y ajuste inteligente de brillo de 256 niveles
Control CNC de eje completo con servo motor de circuito cerrado completo de CA

Opcional con varios sensores para medición 3D

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con varios sensores 3D para una medición compuesta 2D/3D completa.Soporta sensores sin contacto, incluidos los sistemas de sonda y láser, y se adapta a los soportes de sonda de serie completa RENSHAW, lo que permite la transformación automática para la medición a escala completa en un solo dispositivo para maximizar la productividad.

Información sobre la empresa

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

R1: Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.

P2: ¿Qué fabrica principalmente su empresa?

R2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará especificaciones adecuadas basadas en su variedad de productos y requisitos de medición.

P4: ¿Acepta el servicio personalizado?

R4: Sí, proporcionamos máquinas estándar y soluciones personalizadas adaptadas a las necesidades específicas del cliente.

P5: ¿Cuál es su período de garantía?

R5: Nuestros productos vienen con una garantía de 1 año. Hemos mejorado la durabilidad de los componentes críticos, garantizando una calidad de producto confiable.
