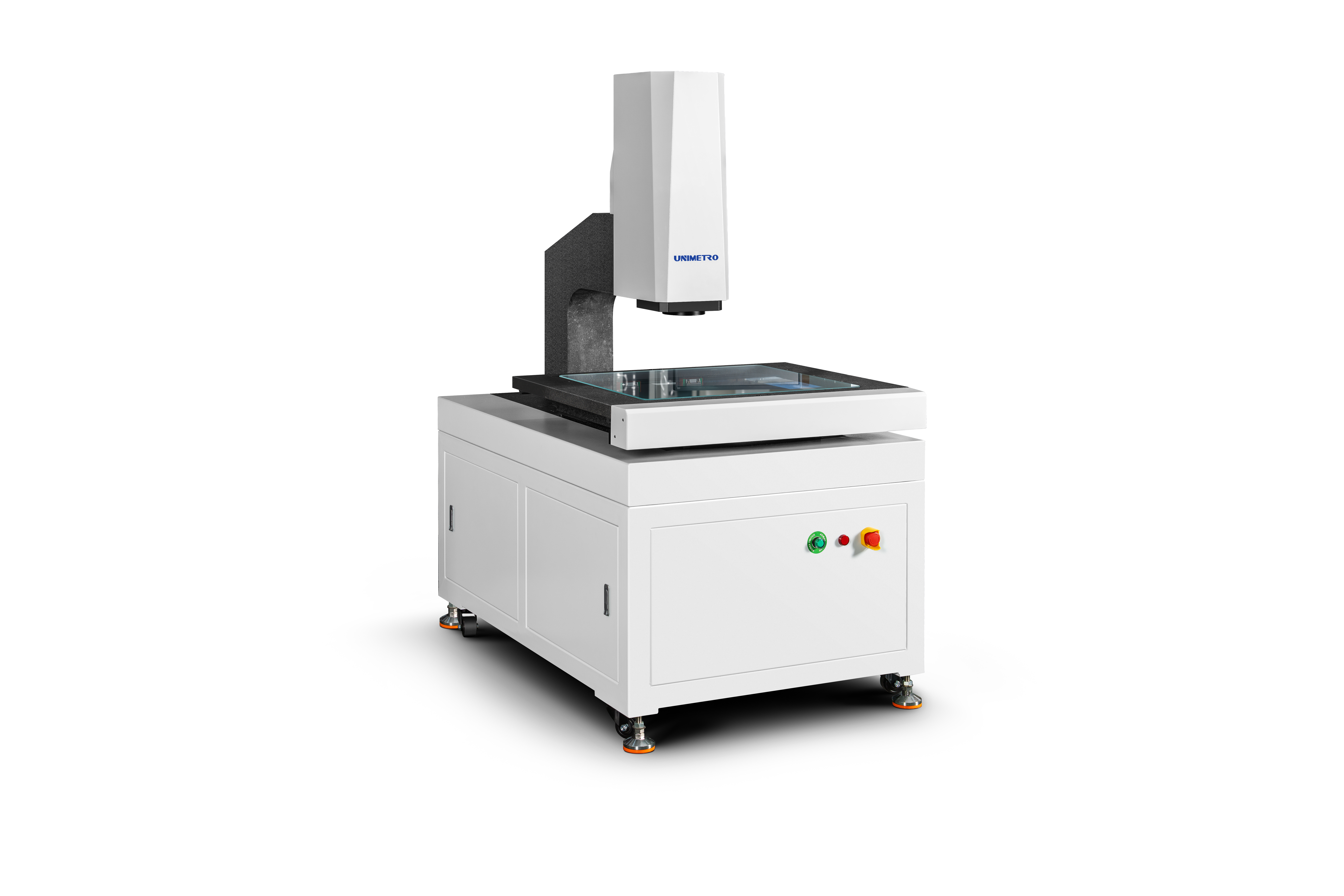

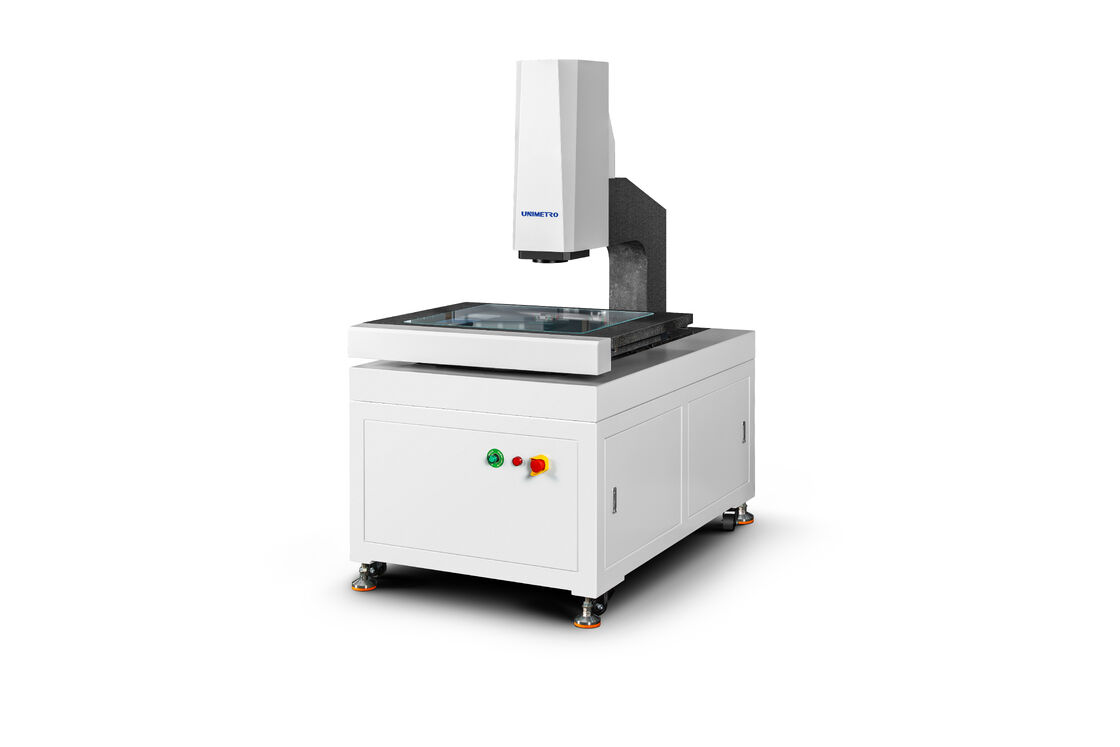

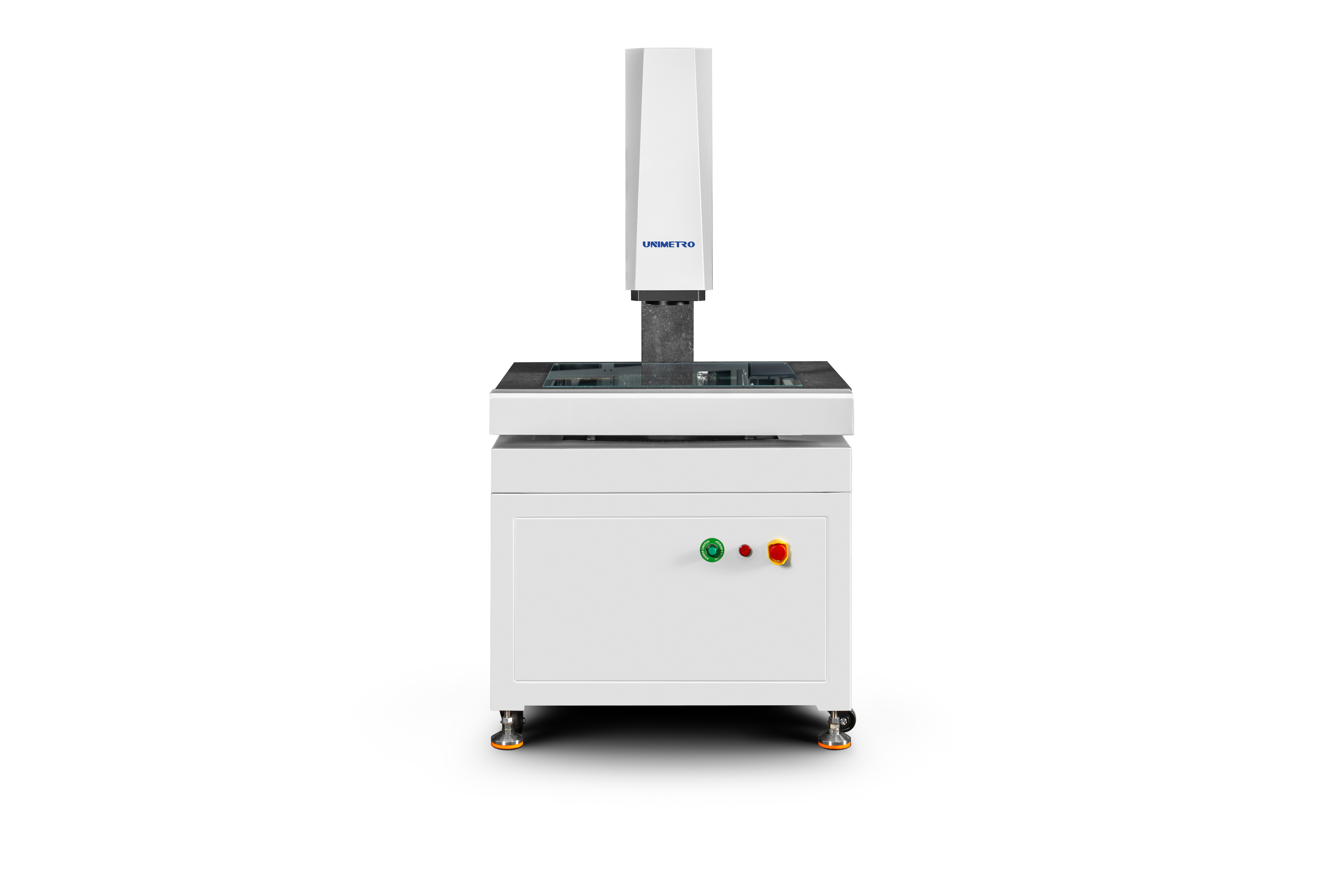

Máquina de medición de visión totalmente automática de la serie SV con base de resolución de varios ejes para la precisión de masa de la pieza de trabajo QC

La serie MARB-SV es un instrumento de medición de imagen de banco de trabajo de mármol totalmente automático de alto rendimiento, con una alta configuración con una resolución superior y una velocidad de procesamiento más rápida.Este sistema tipo pórtico fijo (HP442) ofrece una funcionalidad robusta y una configuración avanzada, que permite la detección totalmente automática y programable en tres ejes.

Al hacer coincidir el sistema de coordenadas de la pieza de trabajo mediante programación, ejecuta automáticamente procesos de medición.y funciones de programación automáticaLa construcción de mármol proporciona una alta estabilidad, una gran durabilidad y bajos costes de mantenimiento, equilibrando perfectamente la alta precisión.alta eficiencia, y durabilidad a largo plazo para el control de calidad en industrias manufactureras complejas a gran escala.

• Resolución: 0,5 μm (0,1 μm opcional)
• Cámara: CCD a color de grado industrial
• Objetivo: aumento variable de 1x-10x
• Magnificación: 20X - 200X (varía según el modelo de cámara)
• Distancia de trabajo: 85 mm
• Iluminación: luz de superficie programable, luz LED paralela de fondo (luz coaxial opcional)
• Sistema de accionamiento: control CNC, accionamiento del motor lineal; control del joystick, ratón, teclado
• Resolución de escala lineal: 0,1 μm

• Estructura de puente móvil de marco cerrado completo con pieza de trabajo de medición fija, que proporciona una gran capacidad de carga y un excelente rendimiento de movimiento
• Tecnología de análisis de elementos finitos integrada en el diseño mecánico para una alta rigidez y precisión
• Base de granito de grado 000 de alta resistencia, resistencia a la corrosión y excelente estabilidad
• Tabla de trabajo de tratamiento superficial de óxido de aluminio para un control de acción rápido y flexible, durabilidad y estética

• RENISHAW regla de rejilla abierta con resolución de 0,5 μm para una alta precisión y estabilidad
• El tren de guía lineal de precisión, la molienda de tornillos de bolas y el servomotor CA aseguran la precisión del posicionamiento del sistema
• 2M píxeles de alta definición en color Giga cámara digital para una observación clara y una medición estable
• 6.5x lente óptica de alta definición con zoom automático preciso y calibración rápida de píxeles
• Fuente de luz de superficie LED de 5 anillos y 8 zonas programable y sistema de luz de contorno LED paralelo de transmisión con ajuste inteligente de brillo de 256 niveles
• Control CNC de eje completo con servo motor de circuito cerrado completo de CA

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con varios sensores 3D para una medición completa de compuestos 2D / 3D.Soporta sensores sin contacto, incluidos los sistemas de sonda y láser, y los soportes de sonda de serie completa RENSHAW, que permiten la transformación automática para la medición a escala completa en un solo dispositivo para maximizar la productividad.
