Inicio > Productos> máquina de la medida de la visión> Máquina de medición de la visión CNC de la serie HP ¢ Inspección de precisión a nivel de micrón para componentes de semiconductores

Máquina de medición de la visión CNC de la serie HP ¢ Inspección de precisión a nivel de micrón para componentes de semiconductores

HP Series CNC Vision Measuring Machine – Micron-level Precision Inspection for Semiconductor Components

Informacion basica

Lugar de origen:	Cantón, China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	serie de los caballos de fuerza

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Cuadro de madera + paquete de vacío
Tiempo de entrega:	15 ~ 20 días
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	5 juegos por mes

Mejor precio Contactar ahora

Información detallada

Modelo:	Serie HE	Nombre del producto:	Instrumento de medición de imágenes completamente automático (tipo pórtico fijo) - HP442
Repetibilidad:	1.5um	Exactitud:	1,6+L/200um
Resolución de escala lineal:	0.5um (0.1um opcional)	Modo de medición:	Completamente automático
Apoyo:	OEM, ODM, personalizar	Escenario de aplicación:	Laboratorio/Industria
Garantía:	12 meses	Peso (kg):	560
Midiendo la rabia:	400/400/200
Resaltar:	Máquina de medición de visión HP CNC , Máquina de medición de inspección de semiconductores , Sistema de medición de la visión de precisión de micrones

Descripción de producto

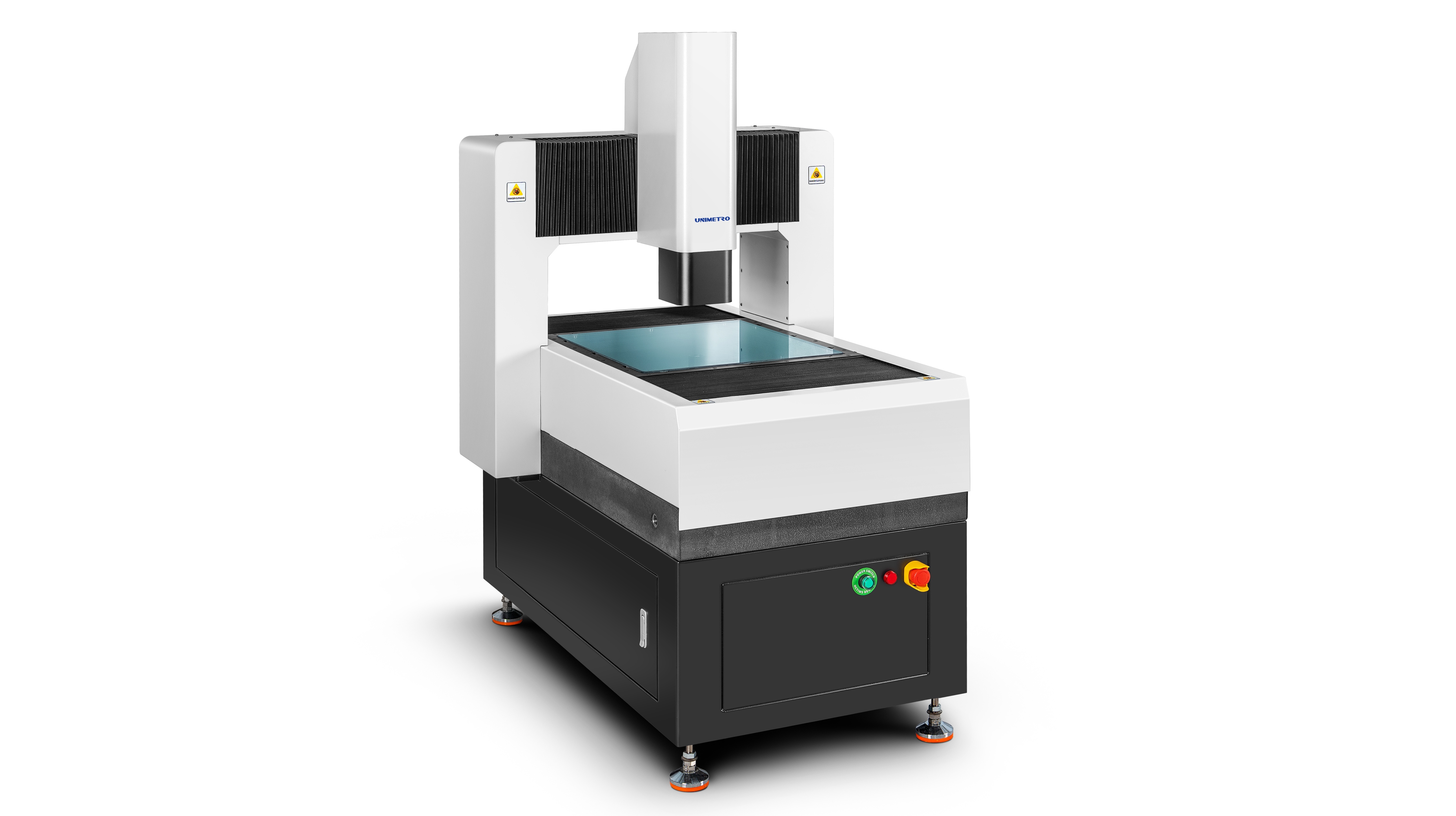

Máquina de medición de la visión CNC de la serie HP ¢ Inspección de precisión a nivel de micrón para componentes de semiconductores

Resumen del producto

HP: Alta precisión (Alta precisión)

Las características principales de la máquina de pórtico fijo son una alta precisión y una automatización completa."HP" en este contexto se refiere a la máquina de pórtico como un "instrumento de inspección automático de precisión óptica sin contacto a nivel de micrones"Ayuda a mejorar la precisión general de la producción y la productividad para los clientes.

Especificaciones técnicas

Modelo	HP 442	HP 662	HP 872
Dimensiones (mm) (X x Y x Z)	92012001600	112014001600	132016001600
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.	400400200	600600200	800700200
Precisión (um)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Repetitividad (um)	1.5	1.5	1.5
Peso (kg)	560	860	1600
Resolución	0.5 μm (0,1 μm para la opción)
La cámara	Cámara CCD a color de grado industrial
Lentes	1x-10x (magnificación variable)
Magnificación	20X - 200X (El aumento varía según el modelo de la cámara seleccionada; el aumento real está sujeto a los datos medidos.)
Magnificación de vídeo	18~195X (de acuerdo con los diferentes modelos de la cámara seleccionada; el aumento real está sujeto a los datos medidos)
Distancia de trabajo	85 mm
Iluminación	Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)
Sistema de transmisión	Control CNC, accionamiento del motor lineal; Control del mango, control del ratón/teclado
Resolución de escala lineal (um)	0.1um

Aplicaciones

Características clave

Diseño de estructuras de alta rigidez

Se adopta toda la estructura de puente móvil de marco cerrado, la pieza de trabajo de medición está fija, la capacidad de carga es grande y el rendimiento del movimiento es bueno.
Introducir la tecnología de análisis de elementos finitos en el diseño mecánico para garantizar una alta rigidez y una estructura mecánica de alta precisión.
Base de granito de grado 000, alta resistencia, resistencia a la corrosión y buena estabilidad.
Mesa de trabajo de tratamiento de superficie de óxido de aluminio, control de acción rápido y flexible, duradero y hermoso.

Configuración de alta precisión

RENISHAW regla de rejilla abierta, resolución 0,5 mm, alta precisión y buena estabilidad.

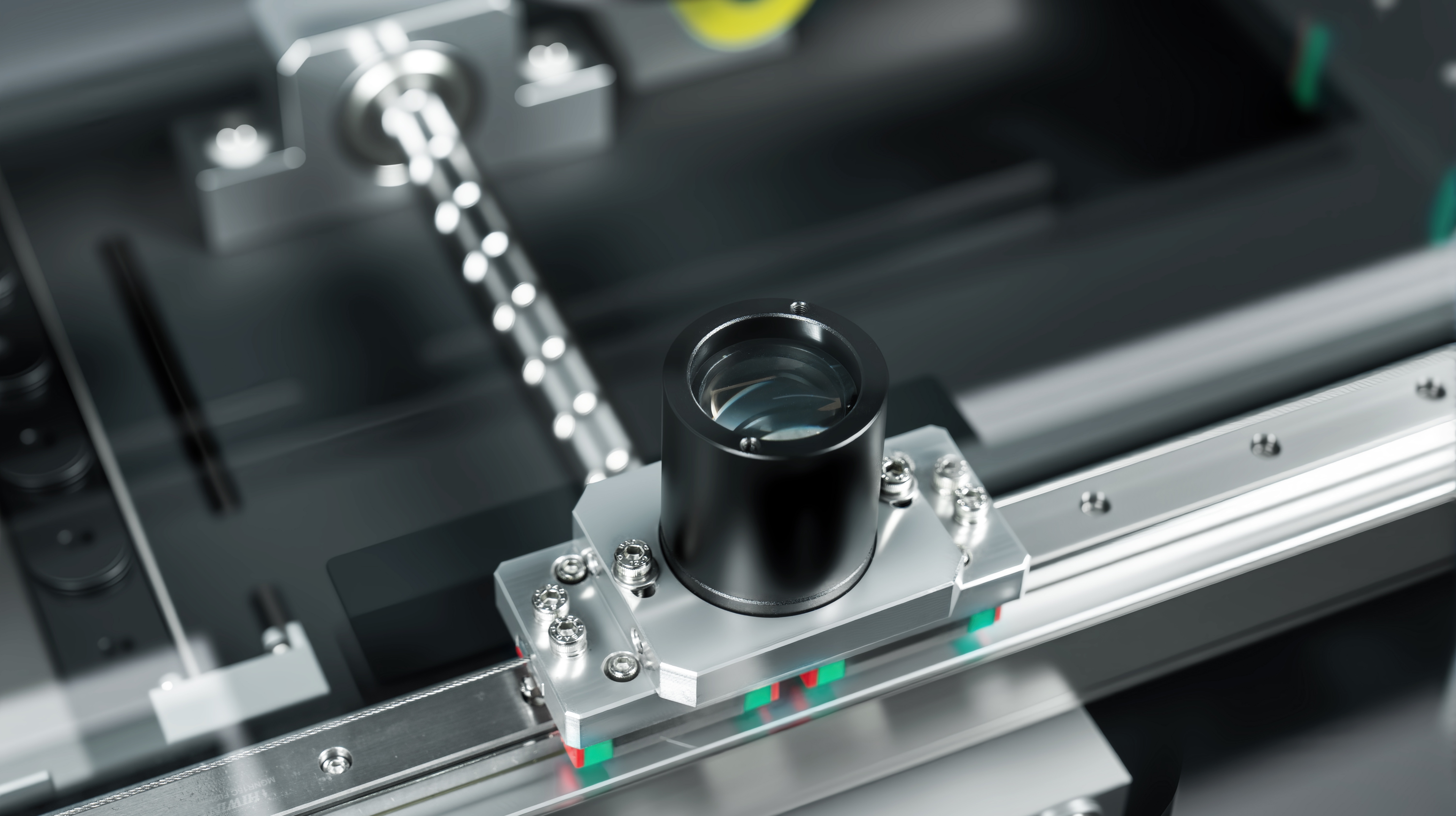

El tren de guía lineal de precisión, el tornillo de bola de la molienda y el servomotor CA aseguran la estabilidad de la precisión de posicionamiento del sistema de la máquina.
La cámara digital Giga de color de alta definición de 2M píxeles cumple con los requisitos de observación clara y medición estable.
6.5x lente óptica de alta definición, zoom automático preciso, calibración rápida de píxeles.

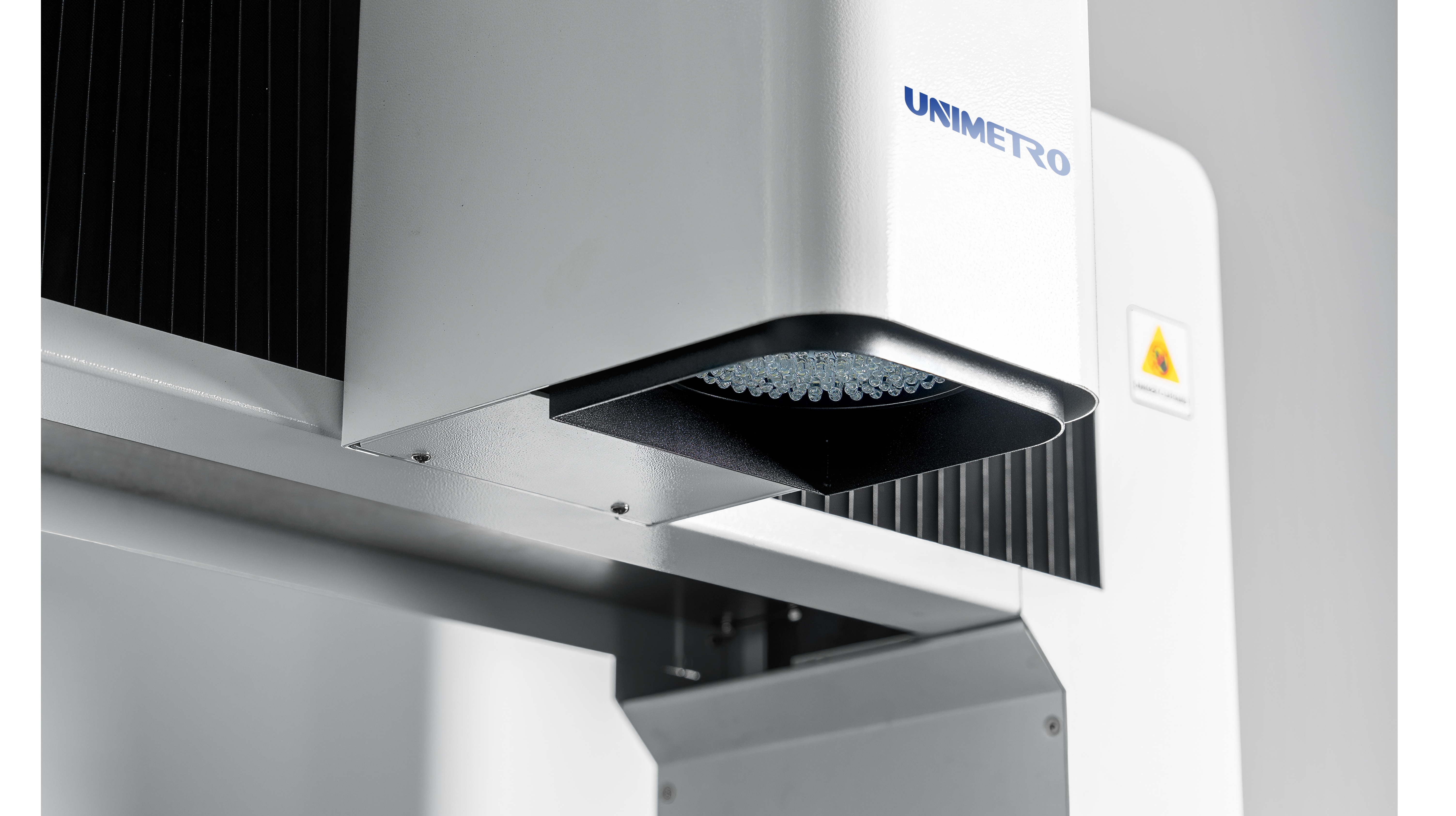

Fuente de luz de superficie LED de 5 anillos y 8 zonas programable, sistema de fuente de luz de contorno LED paralelo de transmisión, ajuste inteligente de brillo de 256 niveles.
Control CNC de eje completo, accionamiento del servo motor de circuito cerrado de CA completo.

Opcional con varios sensores para medición 3D

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con una variedad de sensores 3D para una medición compuesta 2D / 3D integral.También puede estar equipado con sensores sin contacto como sonda y láser.También admite la serie completa de soportes de sonda RENSHAW, para que los usuarios puedan completar la transformación automática de mediciones a escala completa en un dispositivo, mejorando en gran medida la productividad.

Información sobre la empresa

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.

P2: ¿En qué se dedica principalmente su empresa?

A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.

P3: ¿Cómo elegir la especificación adecuada?

R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas.

P4: ¿Acepta el servicio personalizado?

A4: Asegúrese de que podemos proporcionar no sólo las máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.

P5: ¿Cuál es su período de garantía?

A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y hemos mejorado mucho en algunas piezas quebradizas. Puede estar seguro de la calidad de nuestro producto.
