Sistema de medición por visión CNC serie HP para inspección de componentes semiconductores a nivel de micras

HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection

Informacion basica

Lugar de origen:	Cantón, China
Nombre de la marca:	UNIMETRO
Certificación:	CE,ISO
Número de modelo:	serie de los caballos de fuerza

Cantidad de orden mínima:	1 juego
Precio:	Negociable
Detalles de empaquetado:	Cuadro de madera + paquete de vacío
Tiempo de entrega:	15 ~ 20 días
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union,
Capacidad de la fuente:	5 juegos por mes

Mejor precio Contactar ahora

Información detallada

Modelo:	Serie HE	Nombre del producto:	Instrumento de medición de imágenes completamente automático (tipo pórtico fijo) - HP442
Repetibilidad:	1.5um	Exactitud:	1,6+L/200um
Resolución de escala lineal:	0.5um (0.1um opcional)	Modo de medición:	Completamente automático
apoyo:	OEM, ODM, personalizar	Escenario de aplicación:	Laboratorio/Industria
Garantía:	12 meses	Peso (kg):	560
Precisión de repetibilidad (um):	1.5
Resaltar:	Máquina de medición de visión CNC de la serie HP , máquinas de inspección de componentes de semiconductores , medición de la visión con precisión a nivel de micrones

Descripción de producto

Máquina de medición de la visión CNC de la serie HP ¢ Inspección de precisión a nivel de micrón para componentes de semiconductores

Resumen del producto

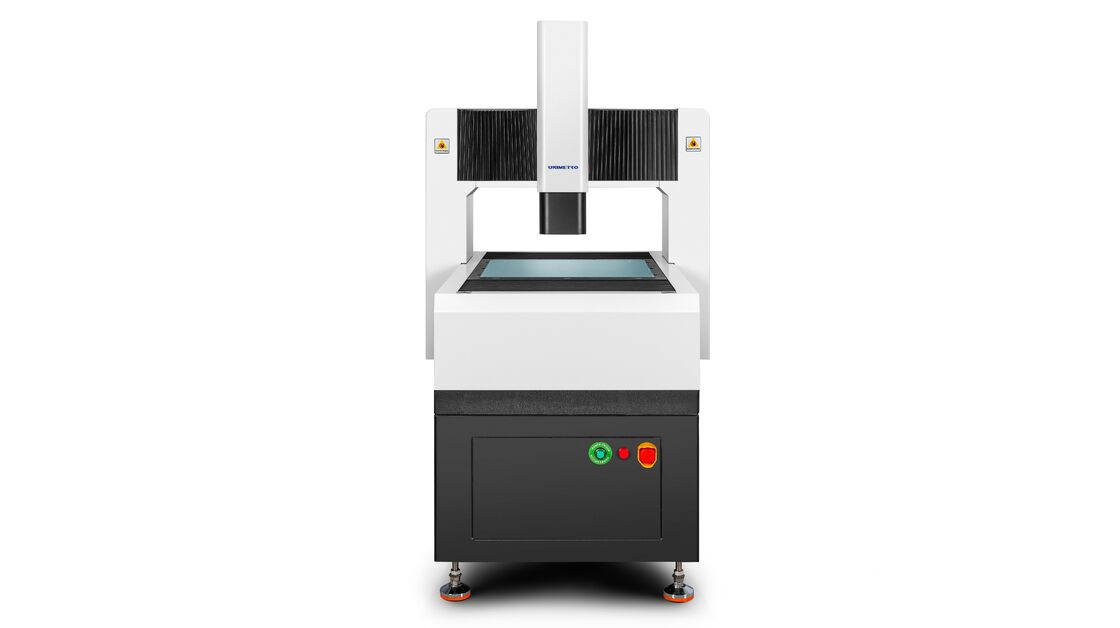

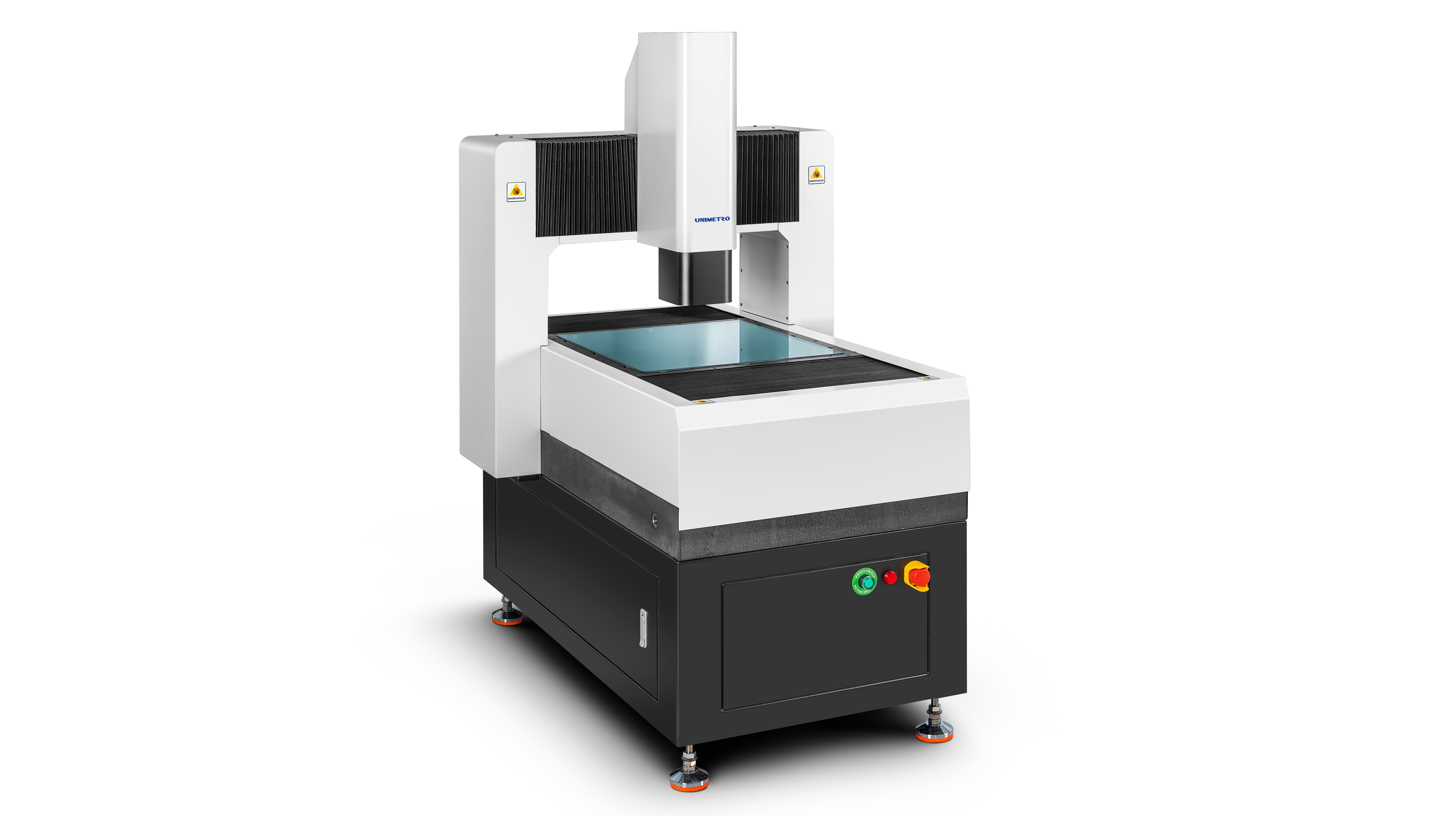

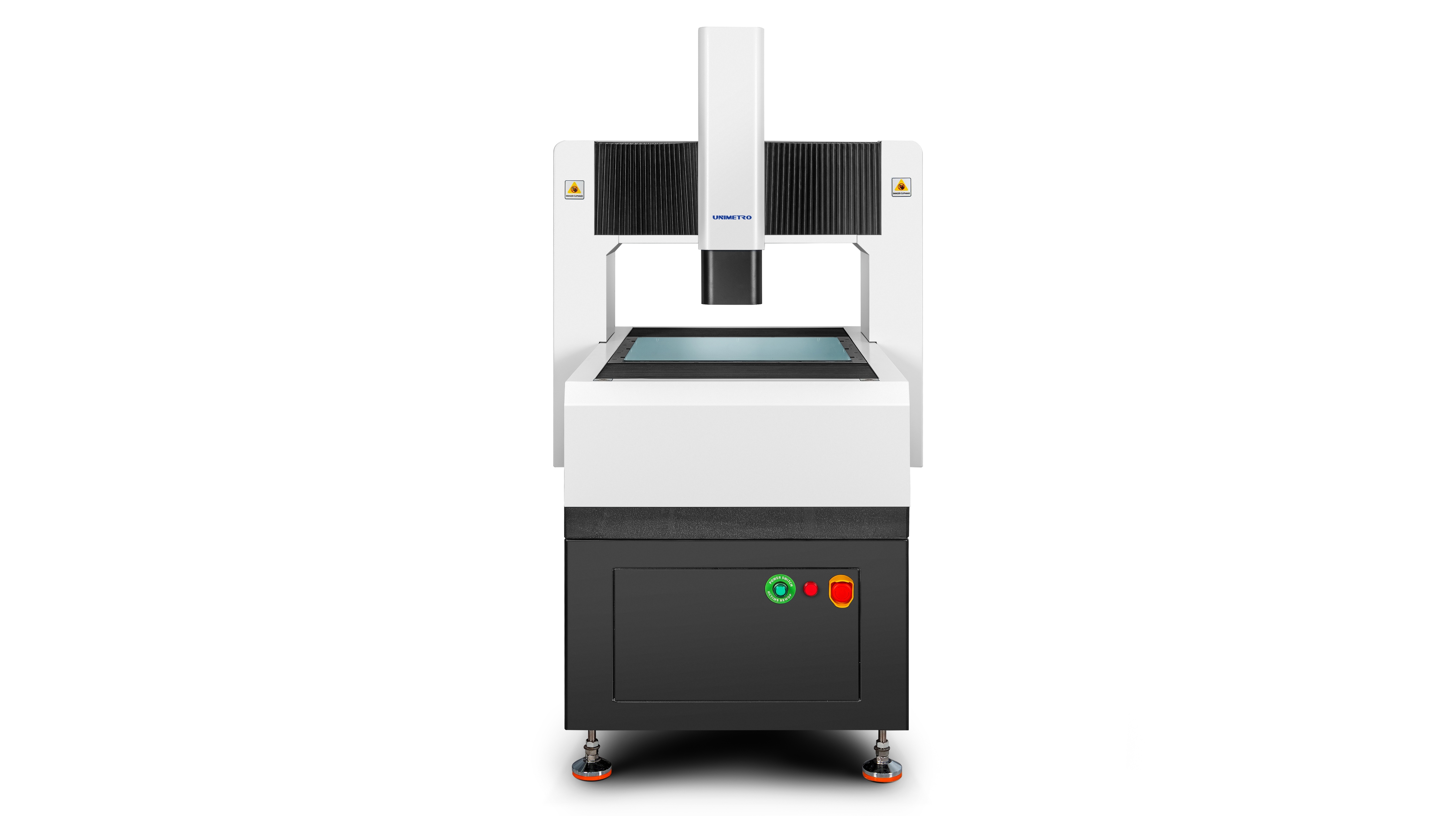

HP442 - Instrumento de medición de imagen totalmente automático (tipo de pórtico fijo)

HP: Alta precisión. Las principales características de la máquina de pórtico fijo son la alta precisión y la automatización completa."HP" en este contexto se refiere a la máquina de pórtico como un "instrumento de inspección automático de precisión óptica sin contacto a nivel de micrones"Ayuda a mejorar la precisión general de la producción y la productividad para los clientes.

Especificaciones técnicas

Modelo	HP 442	HP662	HP872
Dimensiones (mm) (X * Y * Z)	92012001600	112014001600	132016001600
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.	400400200	600600200	800700200
Precisión (μm)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Repetitividad (μm)	1.5	1.5	1.5
Peso (kg)	560	860	1600

Especificaciones adicionales

Resolución:0.5 μm (0,1 μm opcional)
- ¿ Qué?Cámara CCD a color de grado industrial
Lente:1x-10x (magnificación variable)
La ampliación:20X - 200X (varía según el modelo de cámara)
Magnificación de vídeo:18~195X (varía según el modelo de cámara)
Distancia de trabajo:85 mm
Iluminación:Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)
Sistema de accionamiento:Control CNC, accionamiento del motor lineal; Joystick, control del teclado del ratón
Resolución a escala lineal:0.1 μm

Aplicaciones

Características clave

Diseño de estructuras de alta rigidez

Estructura de puente móvil de marco cerrado completo con pieza de trabajo de medición fija, que proporciona una gran capacidad de carga y un excelente rendimiento de movimiento
Tecnología de análisis de elementos finitos integrada en el diseño mecánico para una estructura de alta rigidez y precisión
Base de granito de grado 000 de alta resistencia, resistencia a la corrosión y excelente estabilidad
Mesa de trabajo para el tratamiento de la superficie de óxido de aluminio para un control de acción rápido y flexible, durabilidad y estética

Configuración de alta precisión

RENISHAW regla de rejilla abierta con resolución de 0,5 μm para una alta precisión y estabilidad

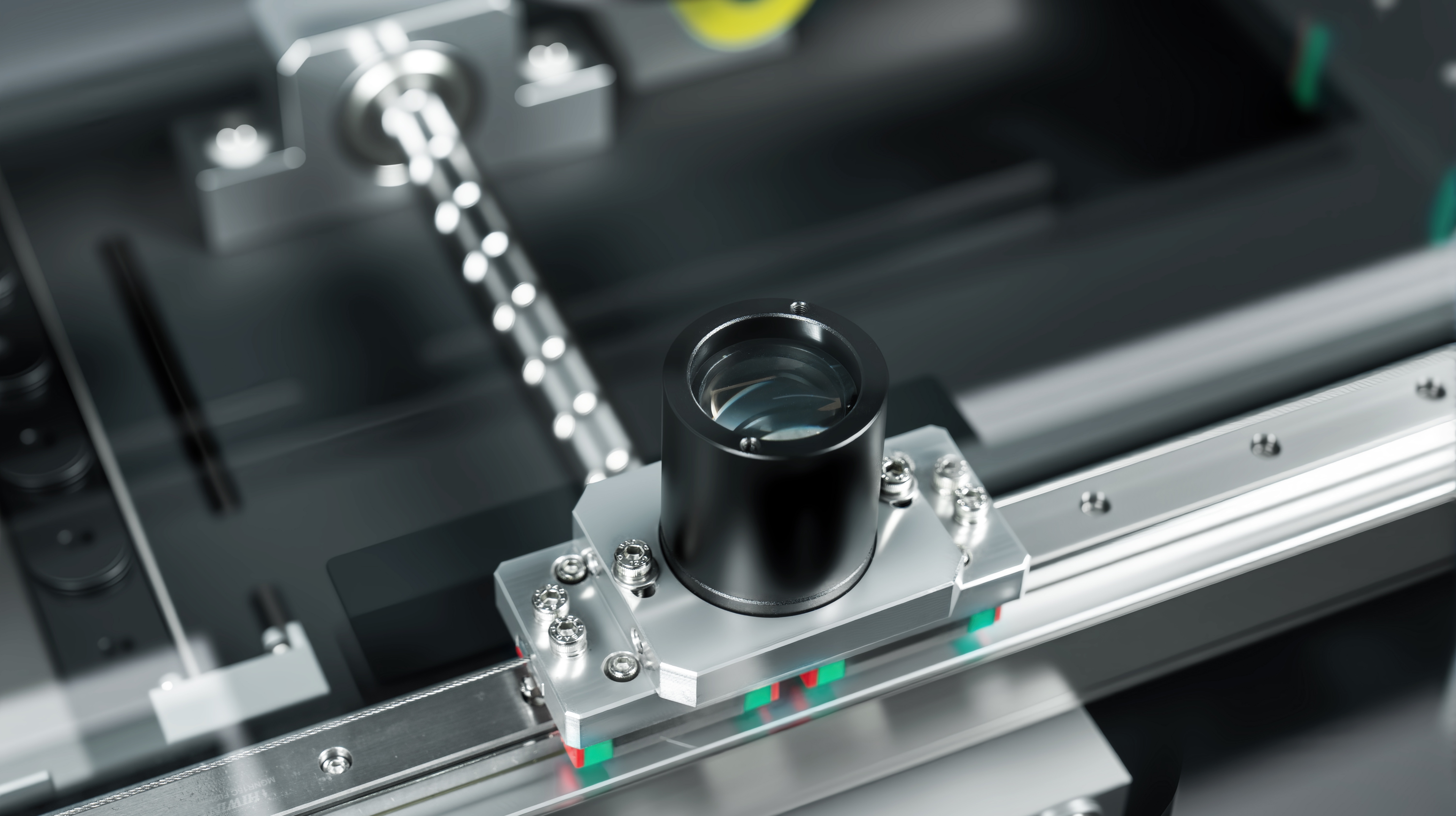

El tren de guía lineal de precisión, el tornillo de bolas de la rectificadora y el servomotor CA aseguran la estabilidad de la precisión de posicionamiento
2M píxeles de alta definición en color Giga cámara digital para una observación clara y una medición estable
6.5x lente óptica de alta definición con zoom automático preciso y calibración rápida de píxeles

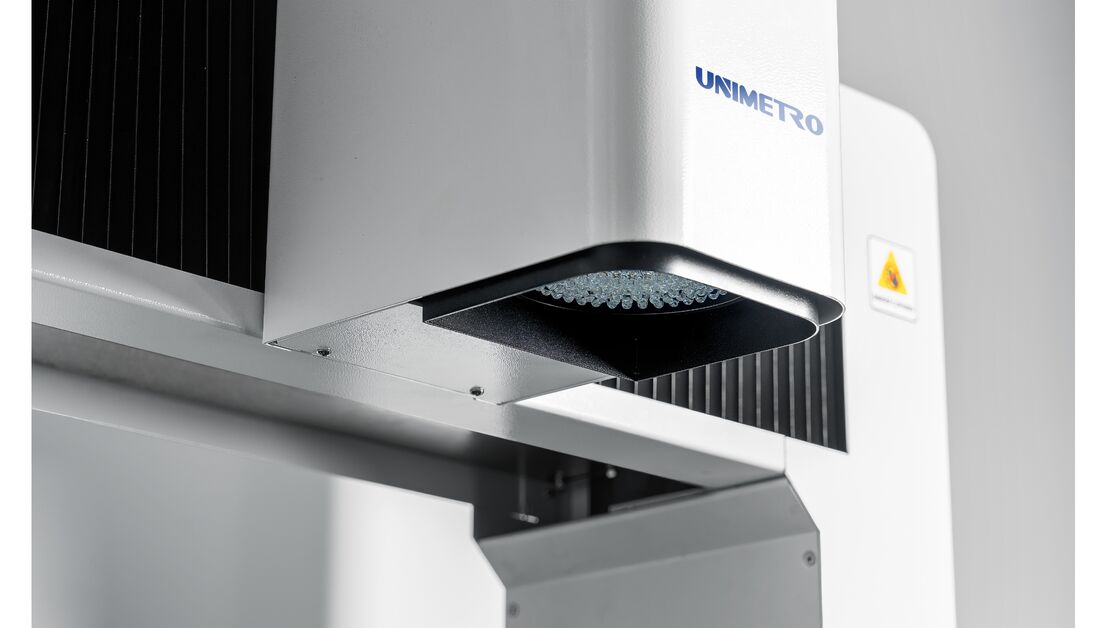

Fuente de luz de superficie LED de 5 anillos y 8 zonas programable con sistema de luz de contorno LED paralelo de transmisión y ajuste inteligente del brillo de 256 niveles
Control CNC de eje completo con accionamiento de servo motor de circuito cerrado completo de CA

Opcional con varios sensores para medición 3D

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con una variedad de sensores 3D para una medición compuesta 2D/3D completa.También puede estar equipado con sensores sin contacto como sonda y láser.Apoya RENSHAW serie completa de soporte de sonda, lo que permite a los usuarios completar la transformación automática de medición a escala completa en un dispositivo, mejorando en gran medida la productividad.

Información sobre la empresa

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas.

P2: ¿En qué se dedica principalmente su empresa?

A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.

P3: ¿Cómo elegir la especificación adecuada?

R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejaría sobre el instrumento de medición de especificaciones adecuadas.

P4: ¿Acepta el servicio personalizado?

A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente.

P5: ¿Cuál es su período de garantía?

A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y hemos mejorado mucho en algunas piezas quebradizas. Puede estar seguro de la calidad de nuestro producto.
