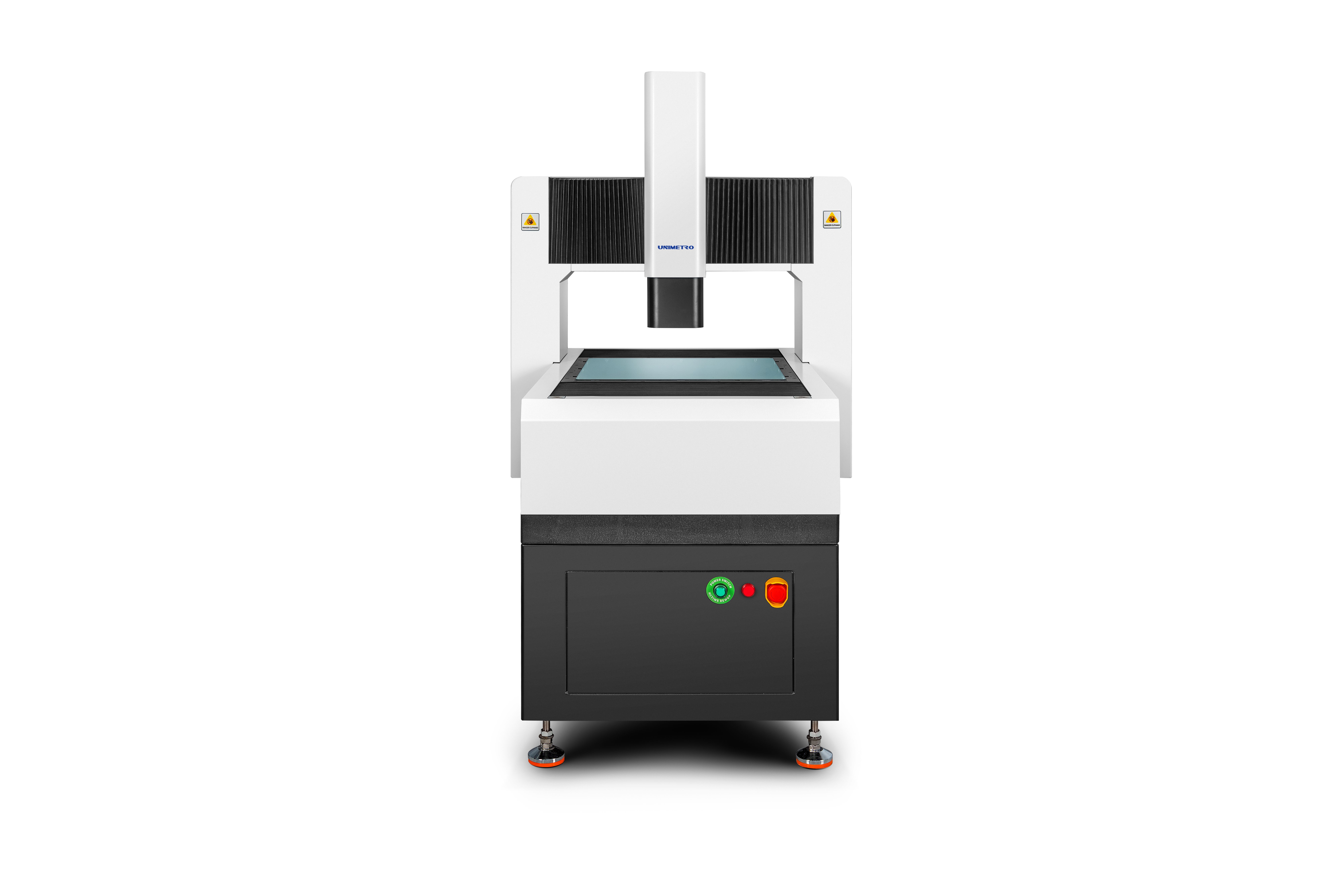

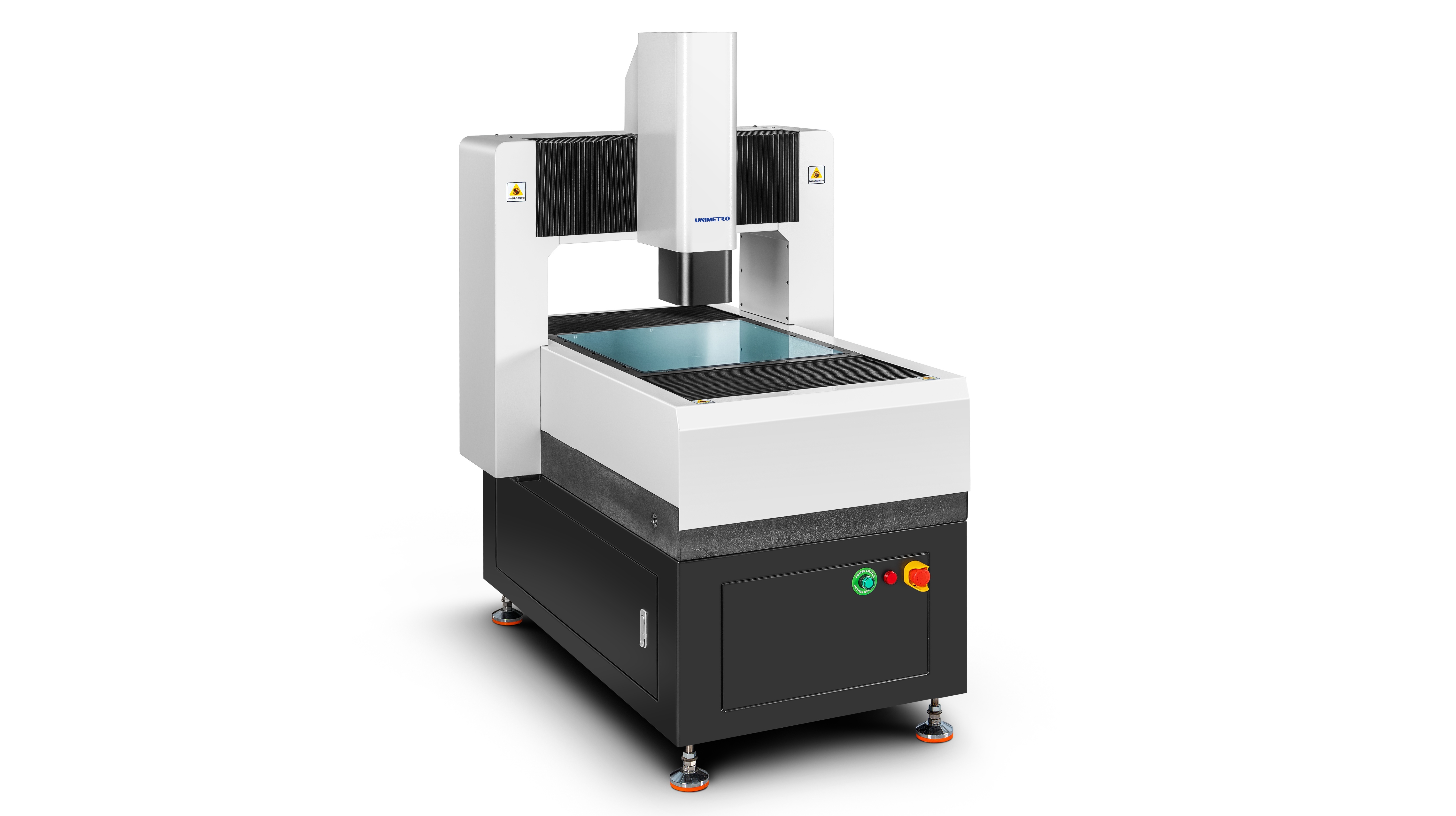

Máquina de medición de visión 3D sin contacto de la serie HP para inspección de precisión de componentes 3C

HP: Alta precisión (Alta precisión)
Las características principales de la máquina de pórtico fijo son una alta precisión y una automatización completa."HP" en este contexto se refiere a la máquina de pórtico como un "instrumento de inspección automático de precisión óptica sin contacto a nivel de micrones"Ayuda a mejorar la precisión general de la producción y la productividad para los clientes.

Resolución:0.5 μm (0,1 μm opcional)

- ¿ Qué?Cámara CCD a color de grado industrial

Lente:1x-10x (magnificación variable)

La ampliación:20X - 200X (El aumento varía según el modelo de la cámara seleccionada; el aumento real está sujeto a los datos medidos.)

Magnificación de vídeo:18~195X (de acuerdo con los diferentes modelos de la cámara seleccionada; el aumento real está sujeto a los datos medidos)

Distancia de trabajo:85 mm

Iluminación:Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)

Sistema de accionamiento:Control CNC, accionamiento del motor lineal; control del mango, control del ratón/teclado

Resolución de escala lineal:0.1 μm

• Se adopta toda la estructura de puente móvil de marco cerrado, la pieza de trabajo de medición está fija, la capacidad de soporte es grande y el rendimiento del movimiento es bueno.
• Introducir la tecnología de análisis de elementos finitos en el diseño mecánico para garantizar una alta rigidez y una estructura mecánica de alta precisión.
• Base de granito de grado 000, alta resistencia, resistencia a la corrosión y buena estabilidad.
• Mesa de trabajo de tratamiento de superficie de óxido de aluminio, control de acción rápido y flexible, duradero y hermoso.

• RENISHAW regla de rejilla abierta, resolución 0,5 μm, alta precisión y buena estabilidad.

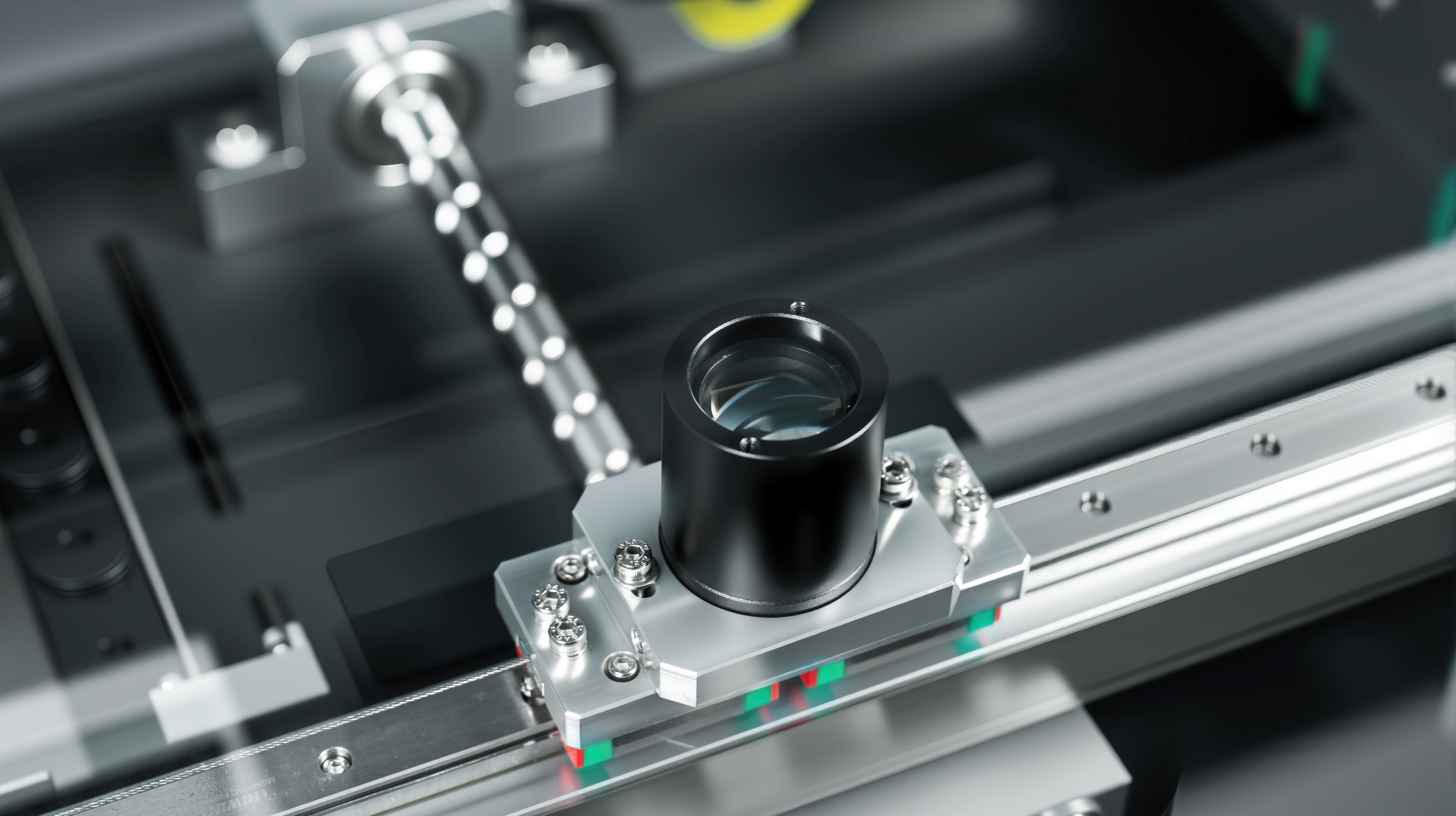

• El tren de guía lineal de precisión, el tornillo de bolas de la molienda y el servomotor CA aseguran la estabilidad de la precisión de posicionamiento del sistema de la máquina.
• La cámara digital Giga de color de alta definición de 2M píxeles cumple con los requisitos de observación clara y medición estable.
• 6.5x lente óptica de alta definición, zoom automático preciso, calibración rápida de píxeles.
• Fuente de luz de superficie LED de 5 anillos y 8 zonas programable, sistema de fuente de luz de contorno LED paralelo de transmisión, ajuste inteligente de brillo de 256 niveles.
• Control CNC de eje completo, accionamiento del servomotor de circuito cerrado de CA completo.

El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con una variedad de sensores 3D para una medición compuesta 2D / 3D integral.También puede estar equipado con sensores sin contacto como sonda y láser.También admite la serie completa de soportes de sonda RENSHAW, para que los usuarios puedan completar la transformación automática de mediciones a escala completa en un dispositivo, mejorando en gran medida la productividad.
