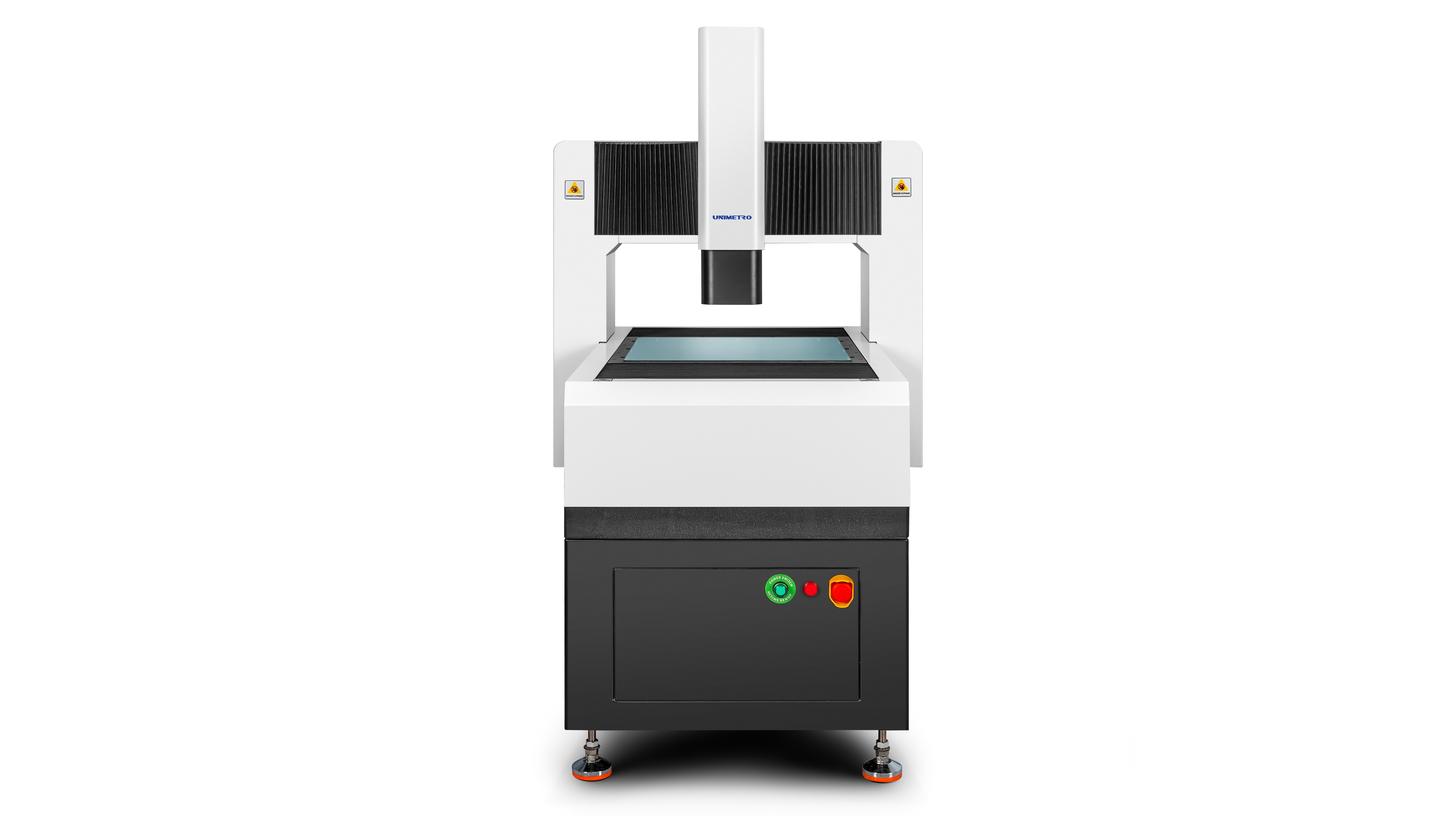

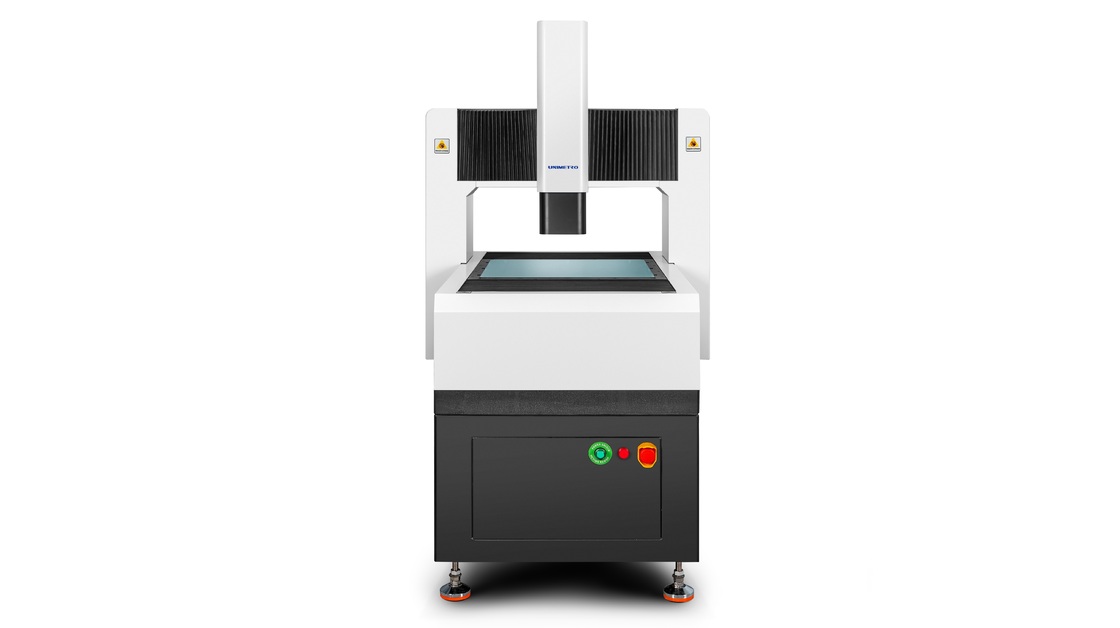

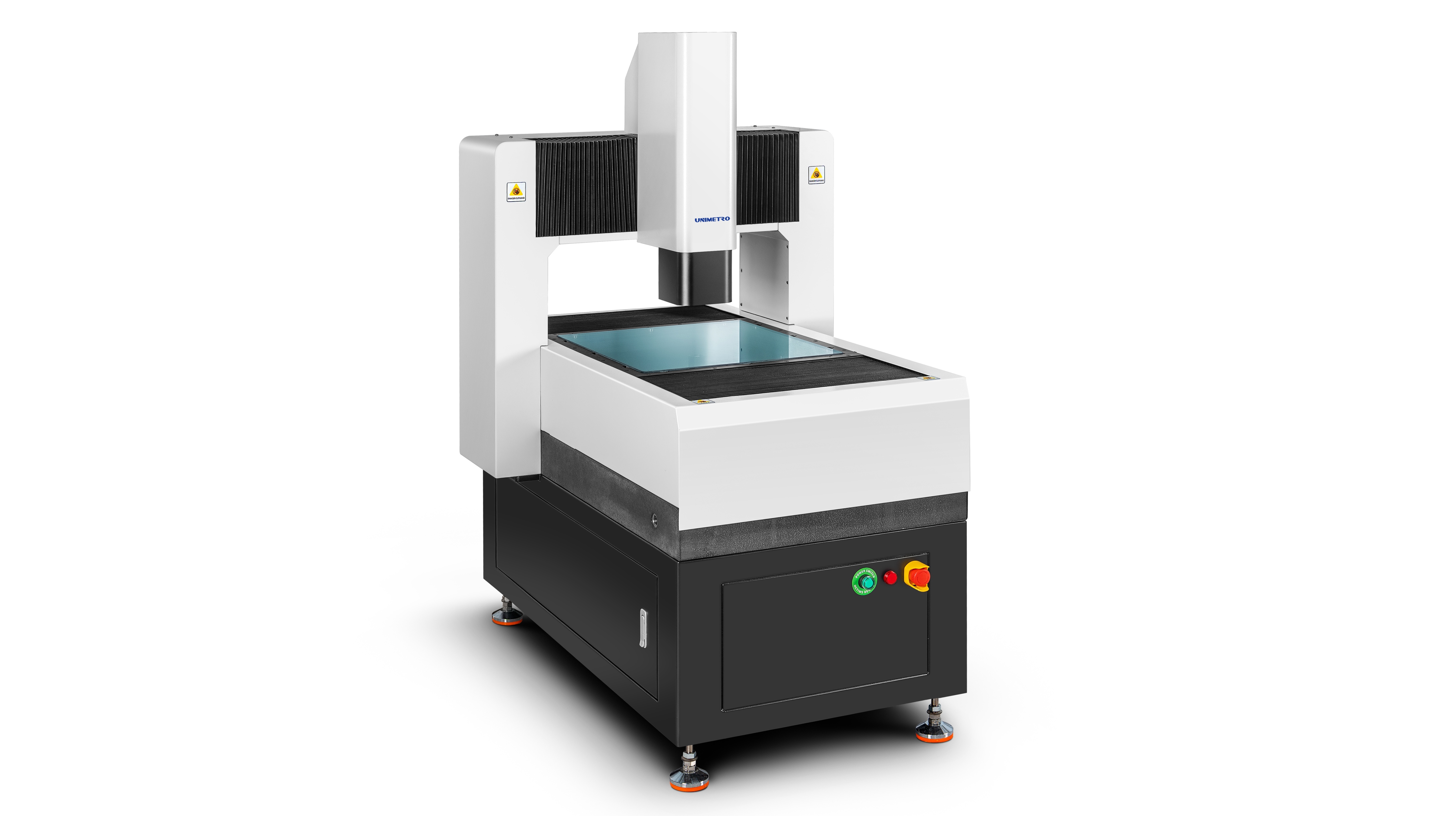

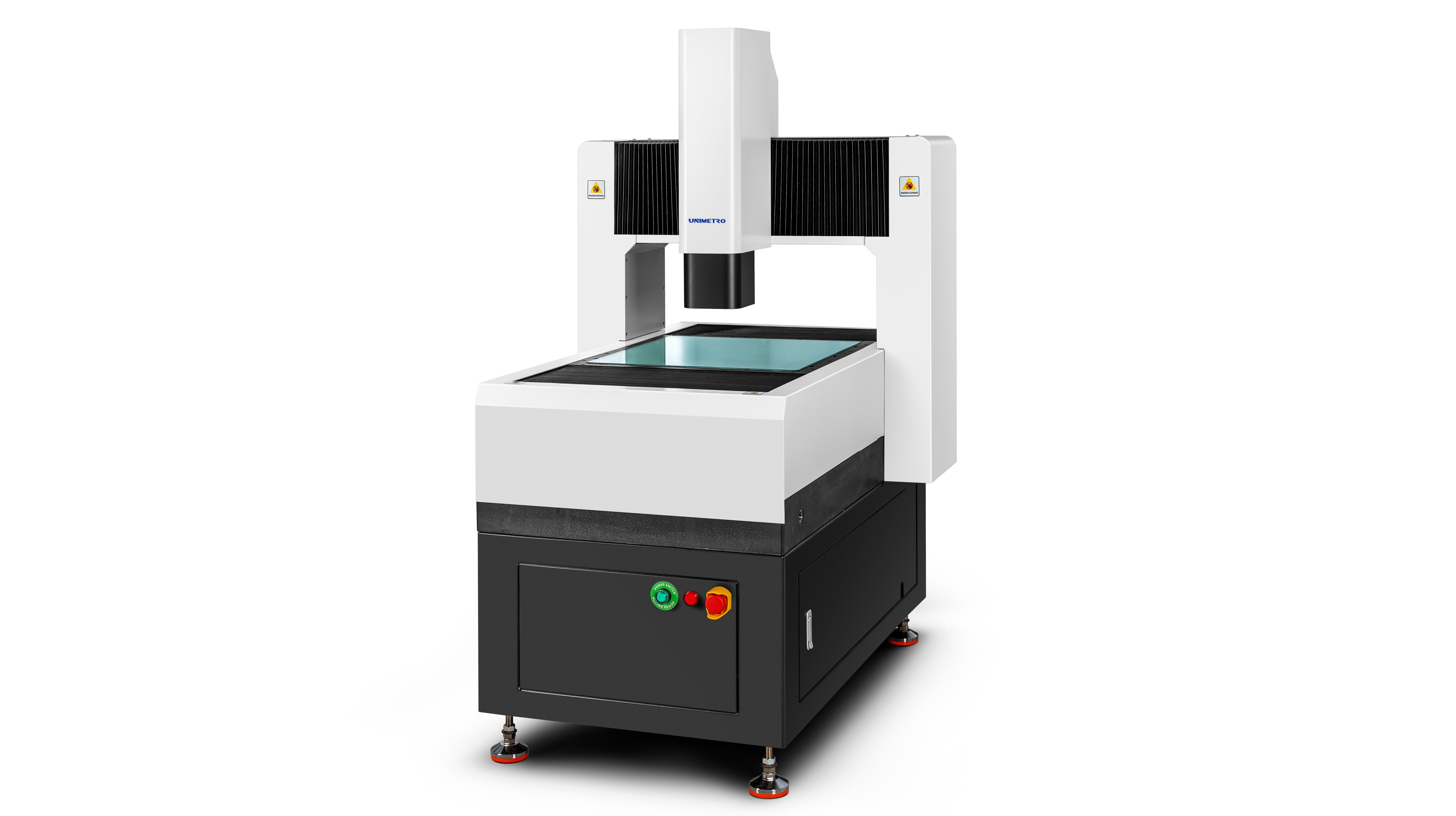

Instrumento de medición de imagen totalmente automático (tipo de pórtico fijo) - HP442
El producto se utiliza para la fabricación de productos.
HP: Alta precisión (Alta precisión)
Las características principales de la máquina de pórtico fijo son una alta precisión y una automatización completa."HP" en este contexto se refiere a la máquina de pórtico como un "instrumento de inspección automático de precisión óptica sin contacto a nivel de micrones"Ayuda a mejorar la precisión general de la producción y la productividad para los clientes.
Parámetros
| Modelo |
HP 442
|
HP662
|
HP872
|
|
Dimensiones (mm)
(X x Y x Z)
|
920*1200*1600
|
1120*1400*1600
|
1320*1600*1600
|
|
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de ensayo y de las condiciones de ensayo.
|
400*400*200
|
600*600*200
|
800*700*200
|
|
Precisión (um)
|
1.6 +L/200
|
1.6 +L/200
|
1.6 +L/200
|
|
Repetitividad (um)
|
1.5
|
1.5
|
1.5
|
|
Peso (en kg)
|
560
|
860
|
1600
|
|
Resolución
|
0.5 μm ((0,1 μm para la opción)
|
Cámara CCD a color de grado industrial |
|
Lentes
|
1x-10x (magnificación variable)
|
|
Magnificación
|
20X - 200X (El aumento varía según el modelo de la cámara seleccionada; el aumento real está sujeto a los datos medidos.) |
|
Magnificación de vídeo
|
18~195X (de acuerdo con los diferentes modelos de la cámara seleccionada, su aumento variará; el aumento real está sujeto a los datos medidos)
|
|
Distancia de trabajo
|
85 mm |
|
Iluminación
|
Luz de superficie programable, luz paralela de fondo LED (opcional: luz coaxial)
|
| Sistema de transmisión |
Control CNC, accionamiento del motor lineal; Control del mango, control del ratón/teclado |
|
Resolución de escala lineal (um)
|
0.1um |
Aplicación
Partes de plástico
Partes metálicas
Molde de estampado
Partes de caucho
Parte electrónica
Partes de PCBA
Parte del engranaje
- ¿ Qué?
Características
◆Diseño de la estructura de alta rigidez:
1) Se adopta toda la estructura de puente móvil de marco cerrado, se fija la pieza de medición, la capacidad de carga es grande y el rendimiento del movimiento es bueno.
2) Introducir la tecnología de análisis de elementos finitos en el diseño mecánico para garantizar una alta rigidez y una estructura mecánica de alta precisión.
3) Base de granito de grado 000, alta resistencia, resistencia a la corrosión y buena estabilidad.
4) Tabla de trabajo de tratamiento superficial de óxido de aluminio, control de acción rápido y flexible, duradero y hermoso.
◆Configuración de alta precisión:
1) RENISHAW regla de rejilla abierta, resolución 0,5 mm, alta precisión y buena estabilidad.

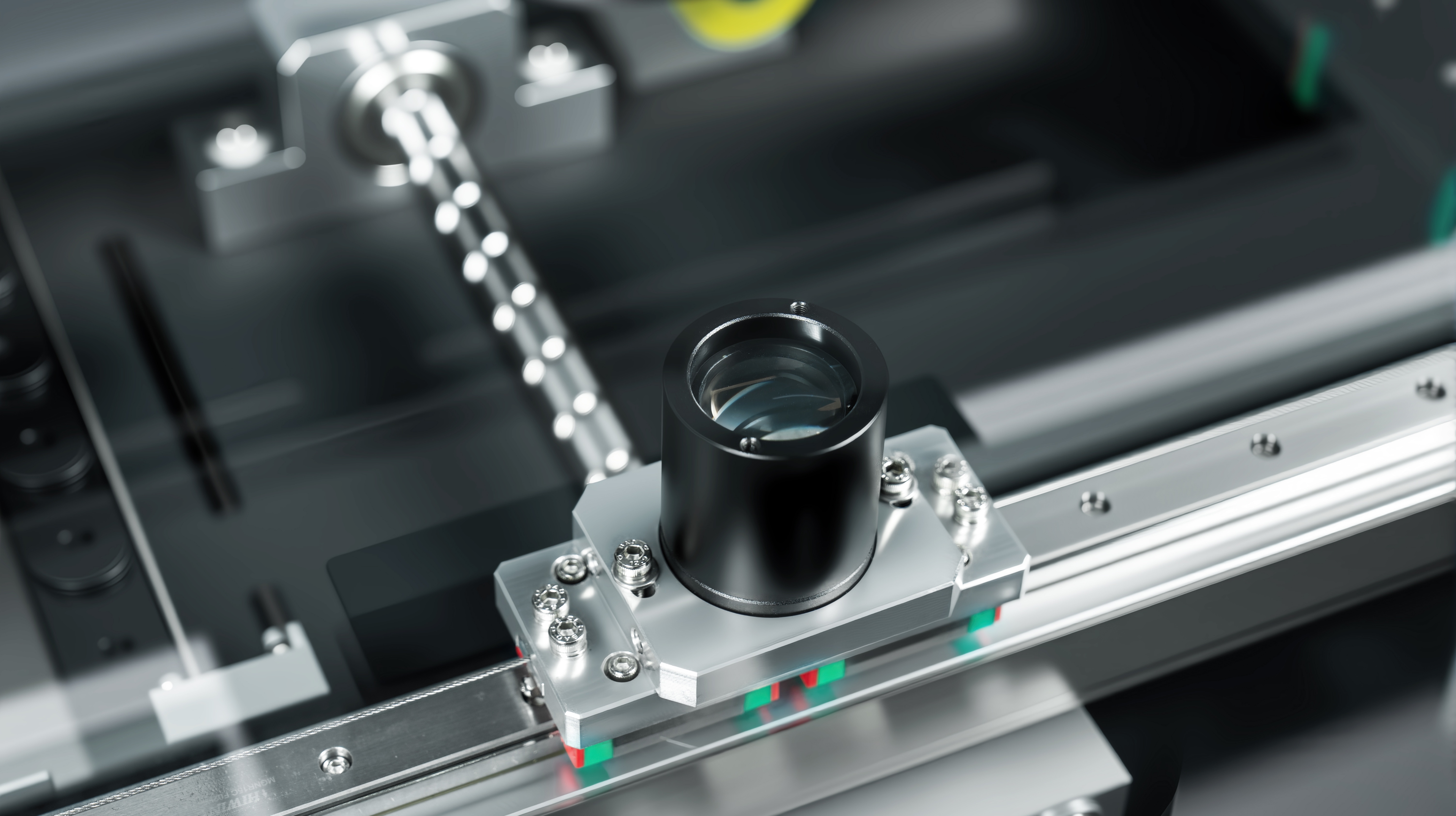

2) El carril de guía lineal de precisión, el tornillo de bolas de la rectificadora y el servomotor AC aseguran la estabilidad de la precisión de posicionamiento del sistema de la máquina.
3) 2M píxeles de alta definición en color Giga cámara digital cumple con los requisitos de observación clara y medición estable.
4) Lente óptica de alta definición 6.5x, zoom automático preciso, calibración rápida de píxeles.

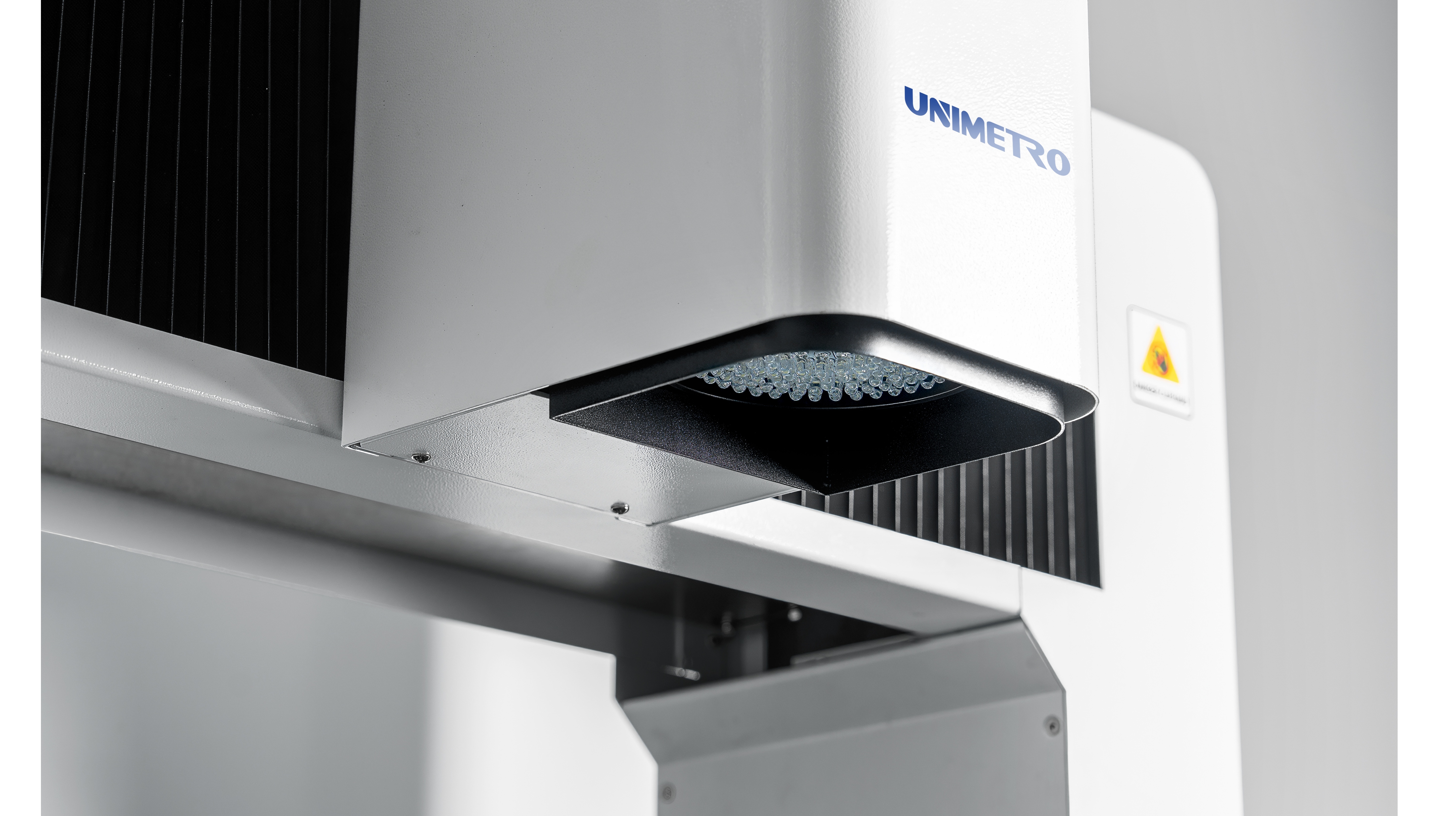

5) Fuente de luz de superficie LED de 8 zonas con 5 anillos programable, sistema de fuente de luz de contorno LED paralelo de transmisión, ajuste inteligente de brillo de 256 niveles.
6) Control CNC de eje completo, accionamiento del servomotor de circuito cerrado de CA completo.
◆El sensor multi-sensor opcional para medición 3D:
El instrumento de medición de visión de tipo pórtico de gran tamaño de la serie HE puede estar equipado con una variedad de sensores 3D para una medición compuesta 2D / 3D integral.También puede estar equipado con sensores sin contacto como sonda y láser.También admite la serie completa de soportes de sonda RENSHAW, para que los usuarios puedan completar la transformación automática de mediciones a escala completa en un dispositivo, mejorando en gran medida la productividad.
