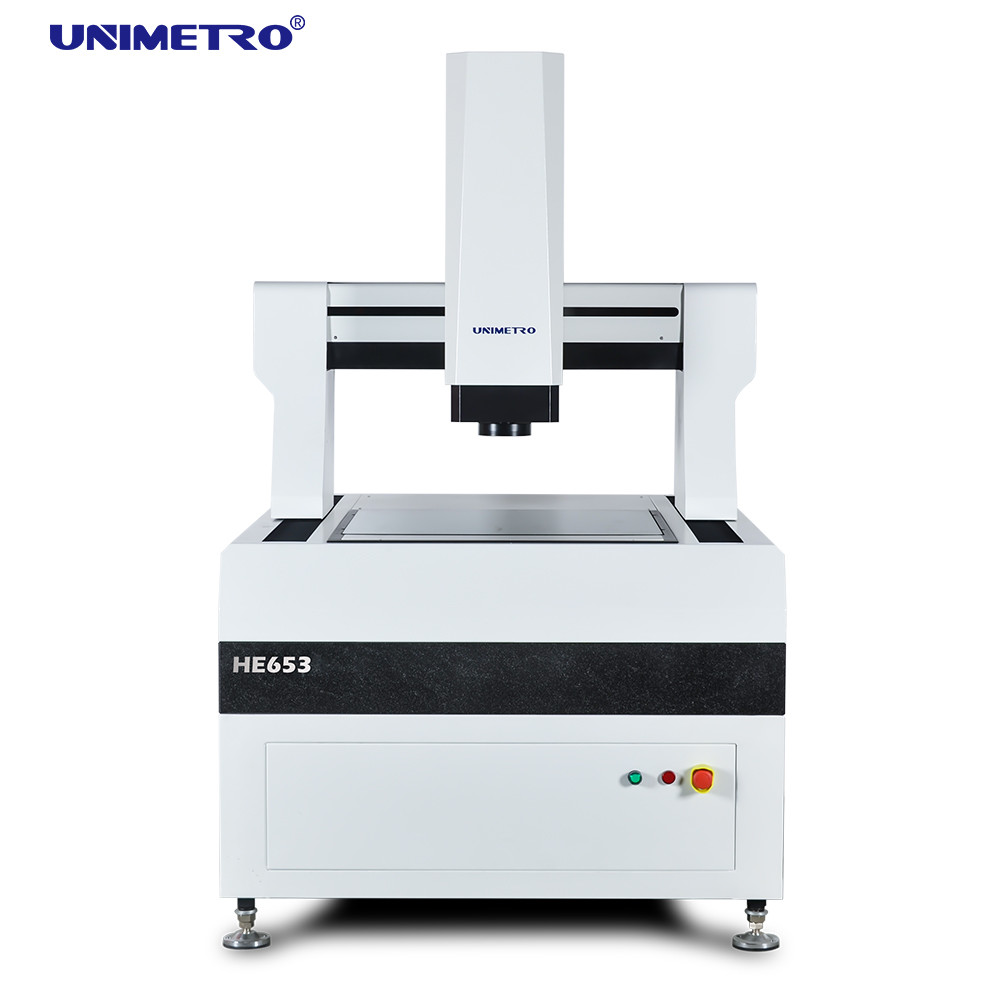

Sistema de medición por visión de alta resolución con estructura de pórtico móvil

High-Resolution Vision Measurement System with Movable Gantry Structure

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Unimetro
Certificación:	CE ISO
Número de modelo:	HE652

Cantidad de orden mínima:	1SET
Precio:	usd32500-usd37500/set
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	15 días
Condiciones de pago:	T/T
Capacidad de la fuente:	30 sistemas por mes

Mejor precio Contactar ahora

Información detallada

Dimensión:	170011801750 mm	Peso neto:	1500KG
X/y viajar:	500x600	Exactitud:	≤3+l/200um
Repetibilidad:	3um
Resaltar:	Sistema de alta resolución de Vision para la medida , Sistema movible de Vision del pórtico para la medida , Alto sistema de medición de ResolutionDigital

Descripción de producto

Sistema de medición por visión de alta resolución con estructura de pórtico móvil

Sistema automatizado de medición de la visión

Los sistemas de medición visual tipo pórtico de alta precisión de la serie HE combinan precisión y eficiencia, ofreciendo mediciones de alta velocidad para elementos geométricos de varias piezas. Estos sistemas se utilizan ampliamente en múltiples industrias, incluidas PCB, laminados revestidos de cobre, paneles de vidrio, módulos LCD y materiales aislantes.

El análisis de elementos finitos se incorporó al proceso de diseño de la serie HE, lo que garantiza una alta rigidez y una estructura mecánica precisa. La base de la máquina utiliza una estructura tipo puente móvil de marco cerrado, lo que proporciona simplicidad, alta capacidad de carga y rendimiento de movimiento óptimo.

Características del producto

Estructura de pórtico móvil con pieza fija durante la medición
Control de bucle cerrado totalmente automático CNC de cuatro ejes para una automatización completa
Base y viga de granito de grado 000 para mayor estabilidad y confiabilidad.
Regla de rejilla abierta con resolución de 0,1 μm para alta precisión y estabilidad
El riel guía lineal de precisión, el husillo de bolas apto para rectificado y el servomotor de CA garantizan la precisión del posicionamiento
Cámara en color de alta resolución para una observación clara y una medición estable
Lente de zoom automático continuo de 6,5x con zoom automático preciso y corrección de un solo píxel
Fuente de luz de superficie LED programable de 5 anillos y 8 zonas y fuente de luz de contorno LED de transmisión paralela con ajuste de brillo inteligente de 256 niveles
Sonda de contacto importada para capacidad de medición 3D
Software de medición automática de imágenes Inmeasuring4.2 con derechos de propiedad independientes, potente y fácil de usar

Funcionalidad del software

Nuestra gran máquina de medición por visión está respaldada por potentes capacidades de software:

El software de medición de compuestos RationalVue de matriz externa proporciona potentes funciones de medición de compuestos 2D/3D
Interfaz de operación simple e intuitiva para procesos de medición eficientes
Configuración automática del programa de medición para una medición de lotes rápida y eficiente

Especificaciones técnicas

Modelo	ÉL 652	HE862	HE1080	HE1210	HE1512	HE1812
Recorrido X,Y (mm)	500×600	600×800	800×1000	1000×1200	1200×1500	1200×1800
Recorrido del eje Z (mm)	200 (se puede aumentar según los requisitos del cliente)
Capacidad de carga	Aprox. 35 kilos
Dimensión (mm)	1700×1180×1750	1700×1280×1750	1900×1480×1750	2100×1680×1750	2500×1880×1750	2700×1880×1750
Peso (kg)	1500	1800	2900	3200	4400	4800
Resolución	0,5 μm (0,1 μm opcional)
Cámara	Cámara digital GIGA de alta definición de 2M
Objetivo zoom	Lente de zoom automático profesional (aumento de 1~10X)
Ampliación de vídeo	18~195X (varía según el modelo de cámara; el aumento real está sujeto a los datos medidos)
campo de visión	8,1~1,3 mm (varía según la combinación de cámara/lente; el campo de visión real está sujeto a los datos medidos)
Exactitud*	≤ (3+L/200)μm
Iluminación	Iluminación de superficie LED programable de 5 anillos y 8 secciones (anillo de luz de 40 secciones, luz coaxial, anillo de luz multicolor móvil opcional)

Galería de productos

Nuestros clientes y agentes

Preguntas frecuentes

P1: ¿Es usted una fábrica o una empresa comercial?

A1: Somos una fábrica y brindamos respuestas dentro de las 24 horas.

P2: ¿Qué fabrica principalmente su empresa?

R2: Producimos principalmente máquinas de medición por visión, máquinas de medición por coordenadas, accesorios CMM y VMM y equipos relacionados.

P3: ¿Cómo elegir la especificación adecuada?

R3: Nuestro equipo profesional recomendará especificaciones adecuadas según la variedad de productos y los requisitos de medición.

P4: ¿Aceptan servicio personalizado?

R4: Sí, ofrecemos máquinas estándar y soluciones personalizadas adaptadas a las necesidades del cliente.

P5: ¿Cuál es su período de garantía?

A5: El período de garantía de nuestro producto es de 1 año. Hemos mejorado la durabilidad de las piezas frágiles, garantizando una calidad confiable del producto.
