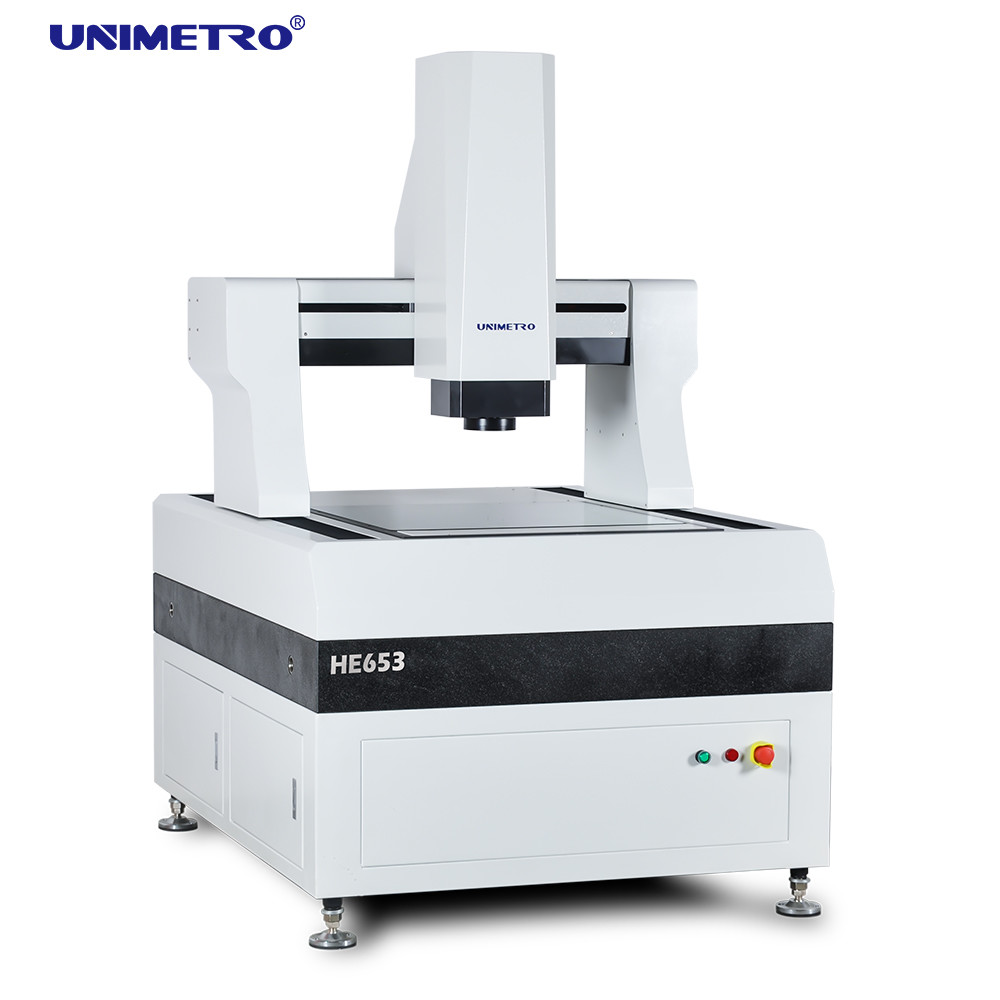

Sistema de medición por visión de alta resolución con diseño de pórtico móvil

Sistema de visión completamente automático para medición, sonda táctil, máquina de medición de visión grande

Los sistemas de medición visual tipo pórtico de alta precisión de la serie HE combinan alta precisión y alta eficiencia y ofrecen mediciones de alta velocidad para elementos geométricos de diferentes tipos de piezas. La serie HE se usa ampliamente en diversas industrias y productos como PCB, laminado revestido de cobre, vidrio acolchado, módulos LCD y materiales aislantes, etc.

El análisis de elementos finitos se introduce en el proceso de diseño de la serie HE, lo que garantiza una alta rigidez y una estructura mecánica precisa. La base de la máquina utiliza una estructura tipo puente móvil de marco cerrado, que es simple y ofrece una alta capacidad de carga y el mejor rendimiento de movimiento.

Características del producto

Características de la máquina de medición de visión grande:
>> Estructura de pórtico móvil y la pieza de trabajo se fija al medir;
>> Control de circuito cerrado completamente automático CNC de cuatro ejes, medición completamente automática;
>> Base y viga de granito de grado 000, estable y confiable;
>> Regla de rejilla abierta con resolución de 0,1 um, alta precisión y buena estabilidad;
>> El riel guía lineal de precisión, el husillo de bolas de grado de rectificado y el servomotor de CA Panasonic garantizan la estabilidad de la precisión de posicionamiento del sistema de movimiento de la máquina;
>> Cámara en color de alta resolución para cumplir con los requisitos de observación clara y medición estable;
>> Lente de zoom automático continuo de 6,5x, zoom automático preciso, corrección de un píxel es suficiente;
>> La fuente de luz de superficie LED programable de 5 anillos y 8 zonas y el sistema de fuente de luz de contorno LED de transmisión paralela pueden realizar un ajuste de brillo de 256 niveles de forma inteligente;
>> La sonda de contacto importada está configurada para realizar mediciones 3D;
>> Se proporciona como estándar el software de medición automática de imágenes Immeasuring4.2 con derechos de propiedad independientes, que es potente y fácil de usar;

Función de software

Nuestra gran máquina de medición de visión tiene un potente software de soporte.

▶Con el software de medición de compuestos External-Array RationalVue, la serie ULTRA es capaz de ofrecer una potente función de medición de compuestos 2D/3D;

▶La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;

▶Se puede configurar un programa de medición automática para completar la medición de lotes de manera eficiente y rápida.

Parámetros

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y tenemos Mejorado mucho en algunas partes frágiles. Puede estar seguro de la calidad de nuestros productos.
