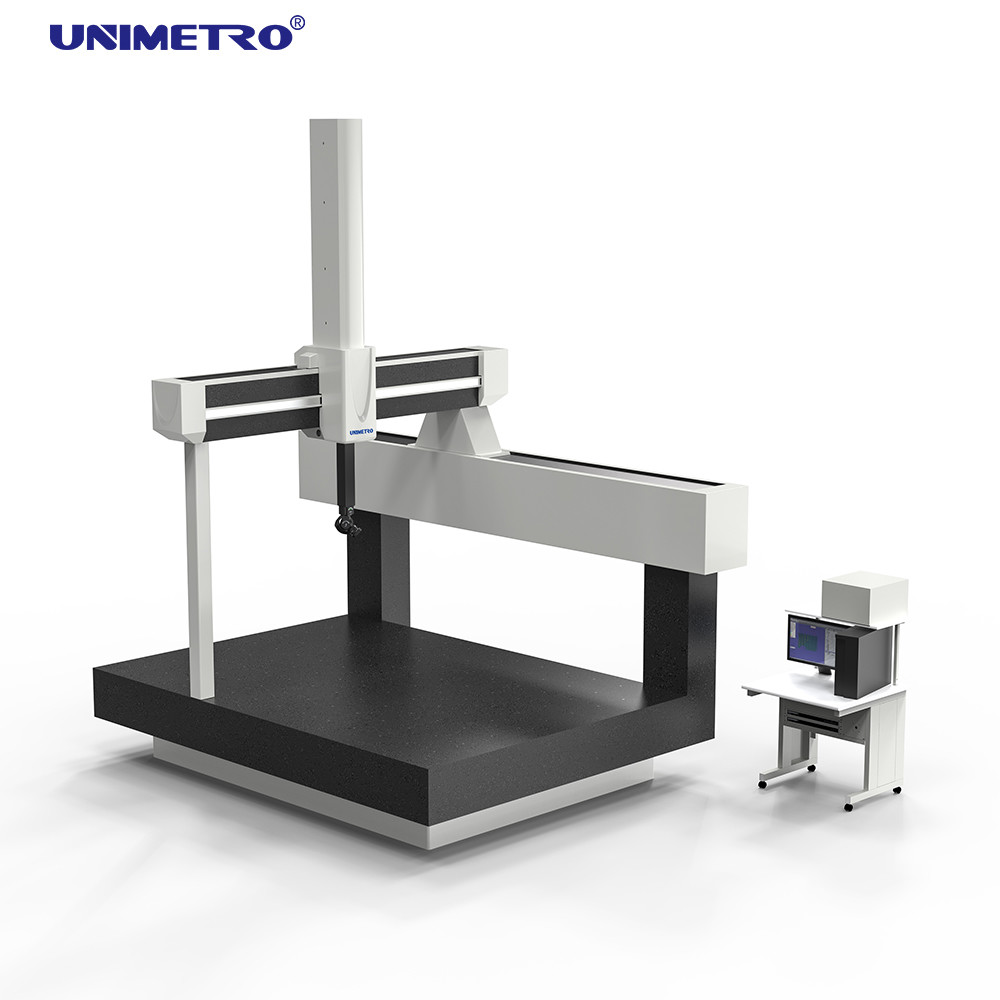

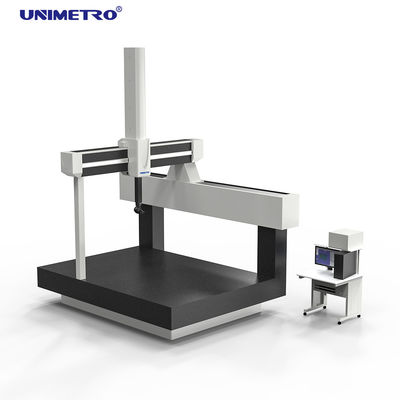

Máquina de medición de coordenadas 3D con construcción de vigas de cerámica para una mayor precisión
Diseño de vigas de cerámica Máquina de medición de coordenadas 3D con mayor precisión
Resumen del producto
La máquina de medición de coordenadas de la serie Neon adopta un diseño cerámico innovador para lograr capacidades de detección y escaneo de ultra alta precisión.Particularmente adecuado para las necesidades de aplicación de productos de alta precisión en la electrónicaEsta máquina única de medición de tres coordenadas puede estar equipada con múltiples sondas de tres coordenadas.
Parámetros técnicos
| Nombre del producto |
Distancia de desplazamiento (mm) |
Precisión (um) |
| Máquina de medición de coordenadas tipo pórtico CMM para inspección de automóviles |
Eje X: 600-1000
Eje Y: 600
El eje Z: 600 |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
MPEp: 0,9um |
Eje X: 800 a 1500
Eje Y: 800
El eje Z: 700 |
- |
Eje X: 1000-3000
El eje Y: 1000
Eje Z: 800 |
- |
Eje X: 1500-4000
Eje Y: 1200
El eje Z: 1000 |
- |
Sistema de software
Medición del SW:Rational-DMIS versión avanzada (CAD)
Manual de trabajo:Manual + disco
Sistema de control y sistema de sonda
Sistema de control:Incluye el joystick, el sistema de control RENISHAW, incluye el joystick MCU
Conjunto de sondas:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Estilos de la sonda:Estilos RENISHAW M2 M3
Aplicaciones típicas
- Partes de motores y cajas de cambios de automóviles
- Las hojas, los motores y las piezas de aeronaves
- Ingeniería general de precisión
- Fabricación farmacéutica
Características clave
Plataforma de trabajo
Plataforma de granito de alta calidad, riel de guía de cola de paloma preciso
La plataforma de trabajo de granito sirve como base de la máquina, cuya calidad afecta directamente al rendimiento general.La plataforma está construida de material de granito combinado con rieles de guía de cola de paloma precisos, reduciendo eficazmente las vibraciones de la máquina y mejorando el rendimiento general.
Guía de tres ejes
En el caso de las máquinas de la partida 8541, el valor de las máquinas de la partida 8542, incluidas las máquinas de la partida 8542, no debe exceder del 40% del precio franco fábrica.
Tanto los ejes X como Z cuentan con una construcción cerámica, que proporciona resistencia a la oxidación, una excelente rigidez, un menor coeficiente de expansión térmica y una mayor precisión.
Paréntesis de base
Mecanismo de amortiguación pasivo doble
Las máquinas de medición de coordenadas se utilizan típicamente en plantas de producción donde las vibraciones de las máquinas o vehículos de transporte cercanos pueden afectar críticamente la precisión.Mientras que la creación de cimientos a prueba de terremotos es una solución básicaNuestro soporte de tres coordenadas incorpora una estructura de doble amortiguación pasiva para evitar los efectos de las vibraciones de baja frecuencia,garantizar la exactitud de las mediciones al tiempo que se reduce la necesidad de medidas de fundación a prueba de terremotos.
El software
Rational-DMIS es un paquete de software de medición 3D integrado a gran escala recientemente desarrollado.así como los requisitos funcionales de los usuarios avanzadosMás importante aún, representa un modelo de estandarización del software de medición CMM.
Los programas DMIS racionales están diseñados con el núcleo DMIS completo y nativo hasta la versión 5.0 de DMIS, que es fundamentalmente diferente del llamado "DMIS de soporte" (donde el núcleo no es DMIS).Como es ampliamente reconocido, DMIS se ha convertido en una norma ISO (ISO 22093:2003).

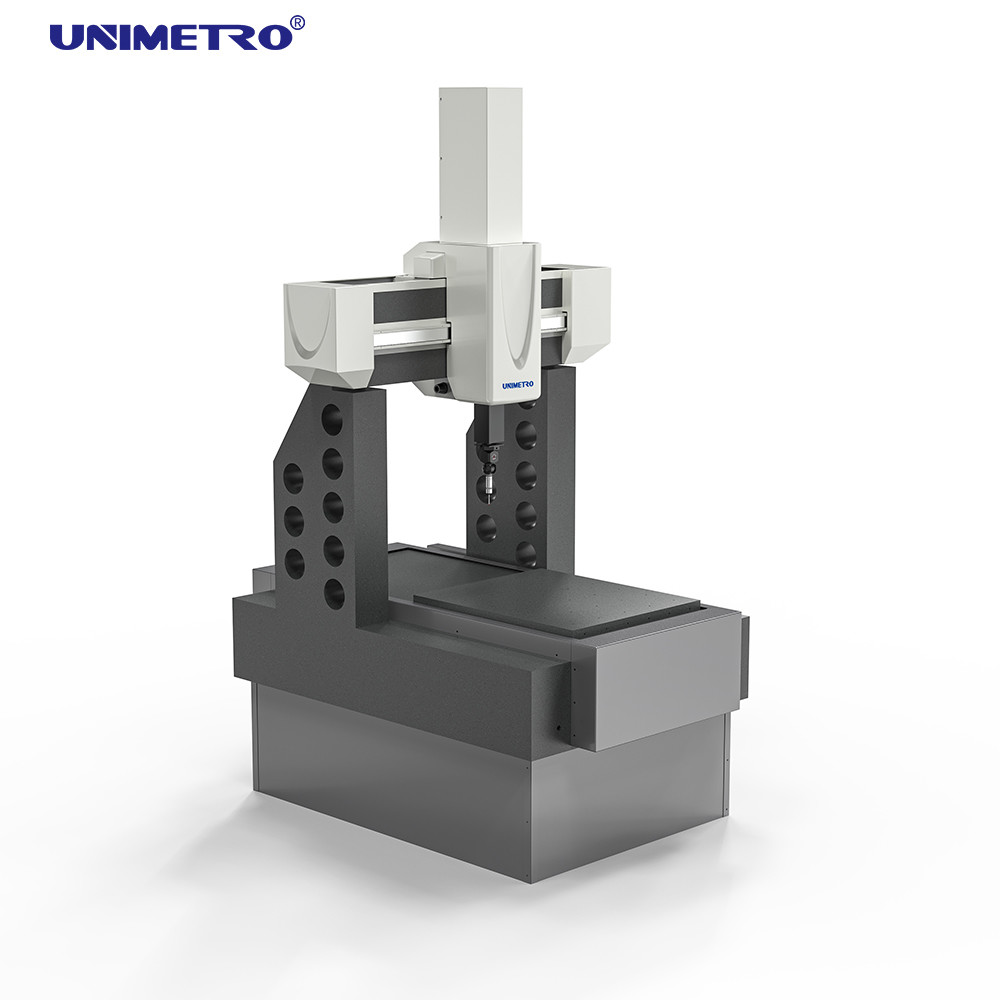

Imágenes del producto
Nuestros clientes y agentes
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
R1: Somos una fábrica y proporcionamos respuestas dentro de las 24 horas.
P2: ¿Qué es lo que su empresa produce principalmente?
R2: Fabricamos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM y equipos relacionados.
P3: ¿Cómo elegir la especificación adecuada?
R3: Simplemente infórmenos sobre la variedad y el tamaño de los productos a medir, y nuestro equipo profesional recomendará instrumentos de medición con especificaciones adecuadas.
P4: ¿Acepta el servicio personalizado?
R4: ¡Absolutamente! Proporcionamos máquinas estándar y soluciones personalizadas adaptadas a los requisitos del cliente.
P5: ¿Cuál es su período de garantía?
A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y hemos hecho mejoras significativas a las partes quebradibles. Puede estar seguro de la calidad de nuestro producto.
