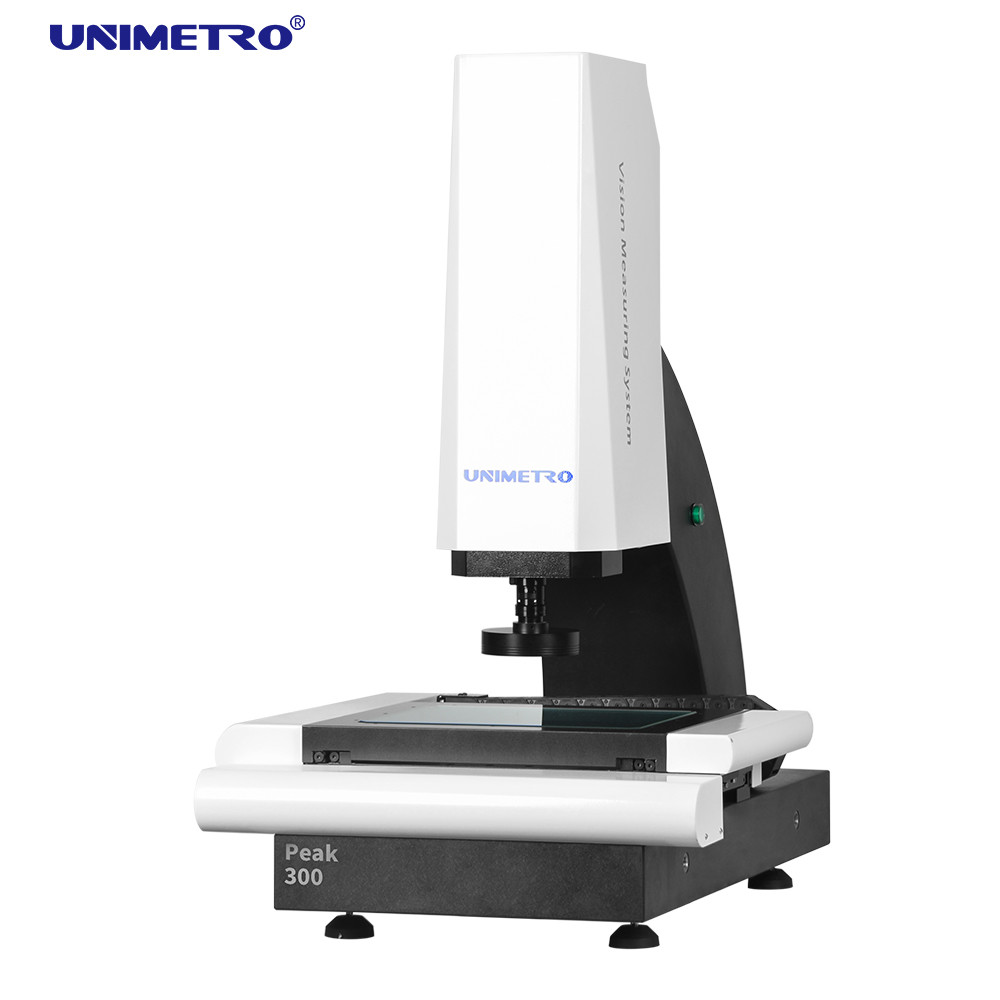

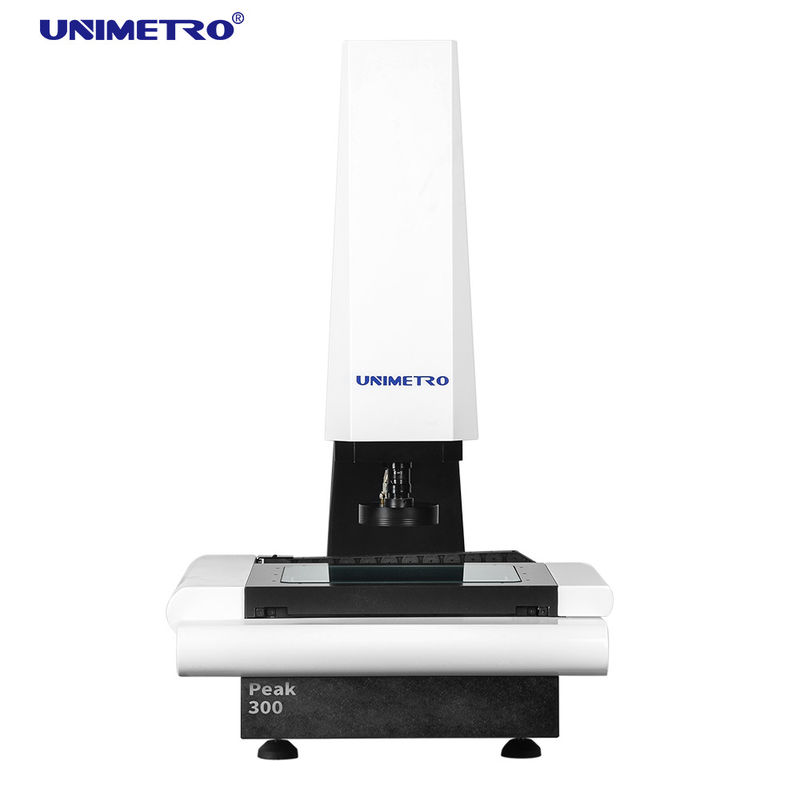

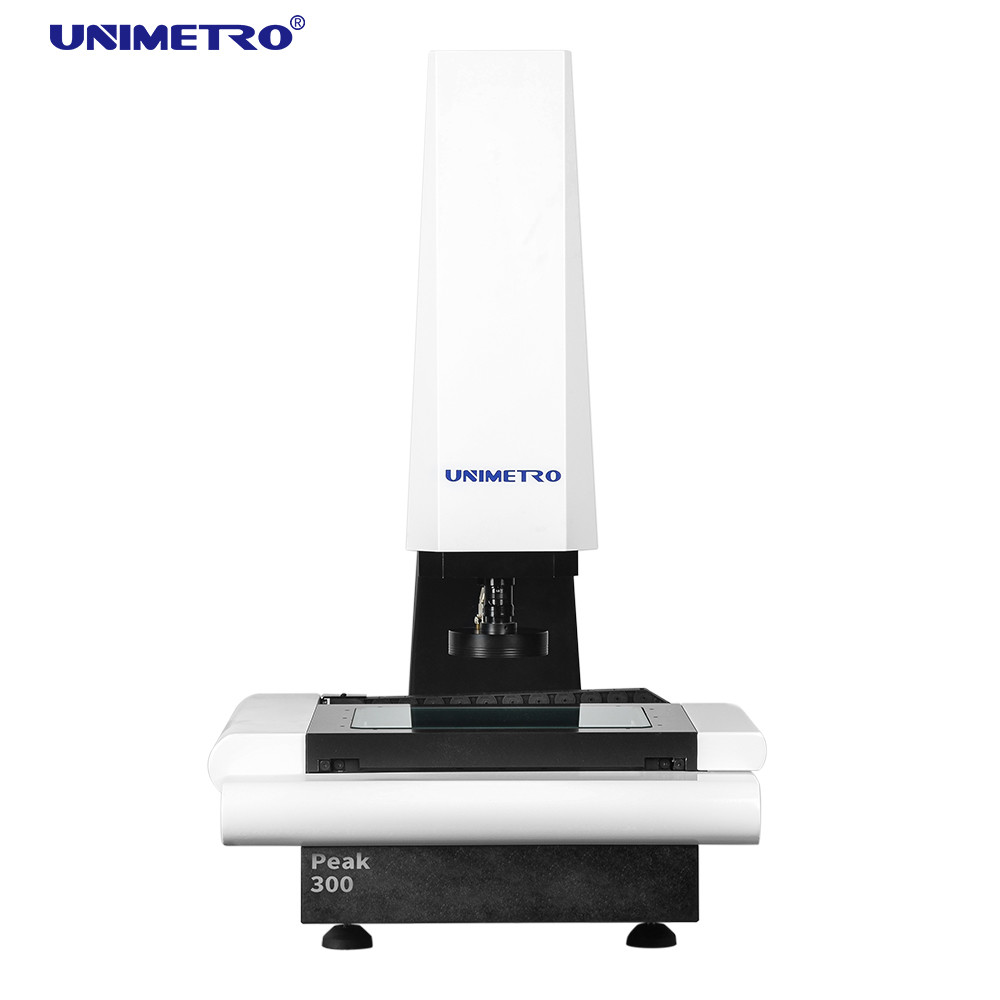

DESCRIPCIÓN GENERAL DEL PRODUCTO:
Apariencia estándar del gabinete eléctrico opcional
Parámetros
| Modelo |
PICO 300
|
PICO 400
|
|
Dimensión (mm)(L*W*H)
|
850*650*1060
|
1000*800*1080
|
|
Rango de medición (mm)(X*Y*Z)
|
300*200*200
|
400*300*200
|
|
Precisión (μm)
|
3+L/200
|
3+L/200
|
|
Repetibilidad (μm)
|
3
|
3
|
|
Peso (kg)
|
120
|
150
|
|
Cámara
|
Cámara CCD analógica de calidad industrial y tarjeta de vídeo SV2000E
|
|
Lente
|
Lente de zoom manual abollado 0.7-4.5X / Lente de zoom manual de 0.7-4.5X con retroalimentación de señal (Opcional) / Lente de zoom automático (Opcional)
|
|
Aumento
|
18-188X (Diferentes combinaciones de cámara y lente conducen a diferentes rangos de aumento
|
|
campo de visión
|
8,1-1,3 mm (diferente combinación de cámara y lente genera un rango de campo de visión diferente)
|
|
Distancia de trabajo
|
108mm
|
|
Resolución de escalas lineales
|
0,0005 mm
|
|
Iluminación
|
3 anillos programables, luz de anillo de superficie de 8 secciones, luz de contorno paralela programable
|
Características
◆ Control de detalles de calidad
1. Base y columna de granito, excelente estabilidad;
2. Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápidamente y sea flexible;
3. Etapa de trabajo con superficie de oxidación dura que procesa antirrayas;
4. Estándar con guía lineal de precisión, servomotor de CA, etc., para garantizar la precisión y estabilidad del sistema de movimiento;
5. El sistema de control integrado, con control de movimiento integrado y control de todas las señales como iluminación y lectura de escala lineal, garantiza que el rendimiento de la máquina sea extremadamente estable.
◆ Configuración de alto rendimiento
1. Control automático CNC de tres ejes XYZ y posicionamiento preciso;
2. Escala lineal de vidrio de alta precisión de 0,1 um para garantizar la precisión de posicionamiento y la precisión de medición del sistema;
3. Lente con zoom de clic de alta resolución de 6.5x, solo se necesita duplicación precisa y corrección de píxeles una sola vez;
4.Con iluminación fría LED de superficie programable de 3 anillos y 8 divisiones e iluminación paralela LED de contorno y ajuste de luz inteligente incorporado, puede controlar automáticamente el brillo en la división 8 y realizar un ajuste de brillo de 256 niveles de forma inteligente.
◆ Software de medición eficiente
1. Con el software de medición de compuestos External-Array RationalVue, la serie ULTRA es capaz de ofrecer una potente función de medición de compuestos 2D/3D;
2. La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente;
3. Se puede configurar un programa de medición automática para completar la medición por lotes de manera eficiente y rápida.
◆ Expansibilidad flexible
1.Se ofrecen varios tipos de sensores sin contacto y sistemas de fijación rápida, que pueden satisfacer diferentes requisitos de medición de diferentes clientes.
2. El anillo de luz LED de color móvil está disponible para la serie ULTRA, lo que hace que la serie sea más flexible y potente para diferentes piezas con diferentes tipos de materiales o formas, y ofrece una aplicación de medición más potente.
3.Gracias a la expansibilidad flexible de la serie PEAK, es compatible con sonda táctil, sensores de medición sin contacto y brazo robótico, lo que aumenta considerablemente la eficiencia de medición.
