| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | Unimetro |
| Certificación: | CE ISO |
| Número de modelo: | HE652 |
| Cantidad de orden mínima: | 1set |
| Precio: | usd32500-usd37500/set |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 15days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 30 sistemas por mes |
| Dimensión: | 1700*1180*1750m m | Peso neto: | 1500 kg de peso |
|---|---|---|---|
| Viajes X/Y: | 500x600 | Precisión: | ≤3+L/200um |
| Repetibilidad: | 3um | ||
| Resaltar: | Máquinas grandes de la medida de Vision,Máquinas de la medida del CNC Vision,La medida de Vision trabaja a máquina Vmm |
||

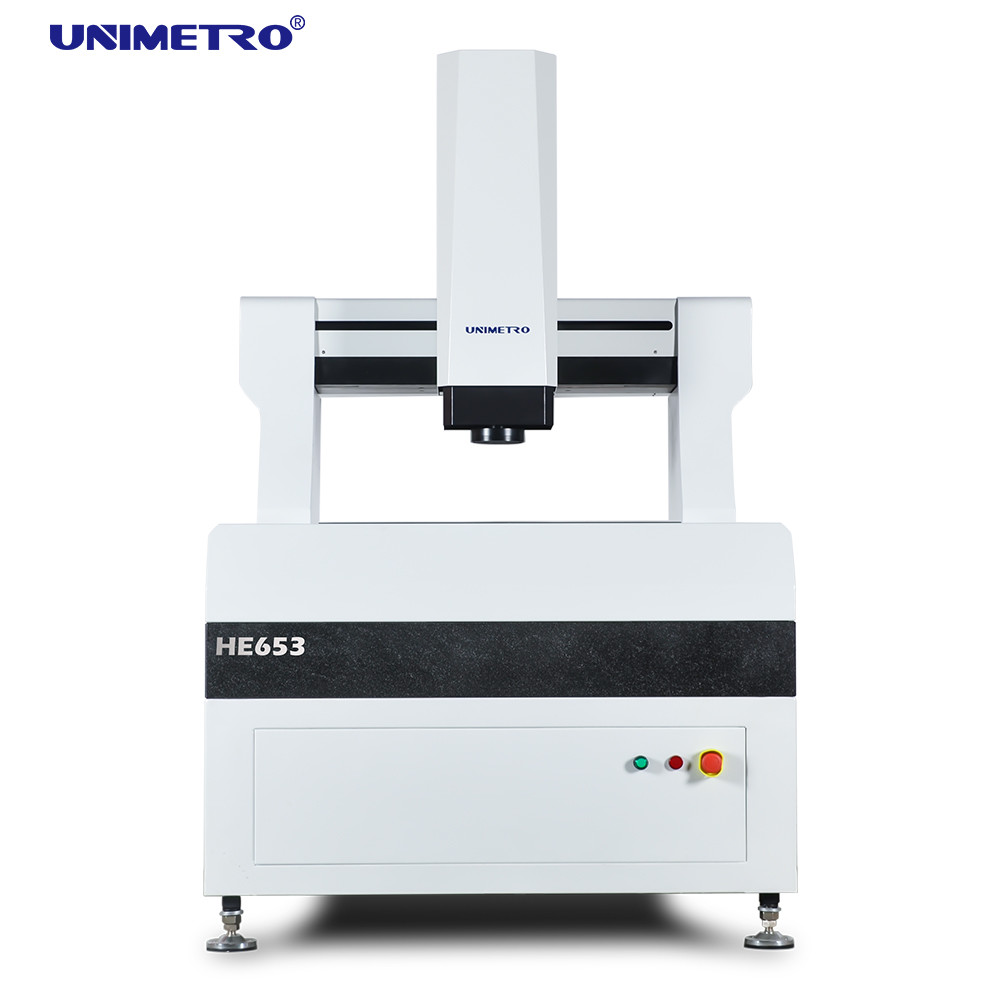

Los sistemas de medición visual de alta precisión de tipo pórtico de la serie HE combinan una alta precisión y una alta eficiencia, ofreciendo mediciones de alta velocidad para los elementos geométricos de diferentes tipos de piezas.La serie HE se utiliza ampliamente en diversas industrias y productos como PCBLos productos de la industria de la información y la comunicación se encuentran en el ámbito de la información y la comunicación.
El análisis de elementos finitos se introduce en el proceso de diseño de la serie HE, garantizando una alta rigidez y una estructura mecánica precisa.La base de la máquina está utilizando estructura de tipo puente móvil de marco cerrado, que es simple y ofrece una alta capacidad de carga y el mejor rendimiento de movimiento.
Características
>> La estructura del pórtico móvil y la pieza de trabajo se fijan durante la medición;
>> Cuatro ejes de control CNC de circuito cerrado totalmente automático, medición totalmente automática;
>> base y vigas de granito de grado 000, estables y fiables;
>> Regla de rejilla abierta con resolución de 0,1 um, alta precisión y buena estabilidad;
>> El tren de guía lineal de precisión, el tornillo de bolas de grado de molienda y el servomotor de CA de Panasonic aseguran la estabilidad de la precisión de posicionamiento del sistema de movimiento de la máquina;
>> Cámara a color de alta resolución para satisfacer los requisitos de observación clara y medición estable;
>> 6.5x lente de zoom automático continuo, zoom automático preciso, una corrección de píxel es suficiente;
>> La fuente de luz de superficie LED de 5 anillos programable de 8 zonas y el sistema de fuente de luz de contorno LED paralelo de transmisión pueden realizar un ajuste de brillo de 256 niveles de manera inteligente;
>> La sonda de contacto importada está configurada para realizar mediciones 3D;
>> Immeasuring4.2 software de medición automática de imágenes con derechos de propiedad independientes se proporciona de serie, que es potente y fácil de usar;
Función del software
¿Qué es esto? ▶Con el software de medición de materiales compuestos External-Array RationalVue, la serie ULTRA es capaz de ofrecer una potente función de medición de materiales compuestos 2D/3d;
¿Qué es esto? ▶La interfaz de operación simple y fácil de entender hace que la medición sea más simple y eficiente.
¿Qué es esto? ▶El programa de medición automático se puede configurar para completar la medición de lotes de manera eficiente y rápida.
Parámetros
| Modelo |
He 652 |
He862 |
Helicóptero |
Helicóptero |
He1512 |
He1812 |
| X,Y Viaje ((mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
El eje Z Viaje ((mm) |
200 ((puede ser levantado de acuerdo con los requisitos de los clientes) |
|||||
|
Capacidad de carga |
aproximadamente 35 kg |
|||||
| Dimensión (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900 * 1480 * 1750 |
2100 * 1680 * 1750 |
2500*1880*1750 |
2700*1880*1750 |
| Peso (en kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Resolución |
0.5 μm ((0,1 μm para la opción) |
|||||
|
La cámara |
2M HD GIGA cámara digital |
|||||
|
Lente de acercamiento |
Lente de zoom automático profesional Magnificación de la lente de zoom: 1~10X |
|||||
|
Magnificación de vídeo |
18~195X (de acuerdo con los diferentes modelos de la cámara seleccionada, su aumento variará; el aumento real está sujeto a los datos medidos) |
|||||
|
Ventajas en el mercado |
8.1~1.3mm (De acuerdo con los diferentes esquemas de coincidencia de la cámara y la lente, el campo de visión cambiará en consecuencia, y el campo de visión real está sujeto a los datos medidos) |
|||||
|
Precisión* |
≤ (3+L/200) μm |
|||||
|
Iluminación |
Iluminación de superficie LED de 5 anillos y 8 secciones programable (luz de anillo de 40 secciones,luz coaxial,luz de anillo multicolor móvil opcional) |
|||||
Información sobre la empresa
Nuestro cliente y agente
| Preguntas frecuentes |
|---|
| P1: ¿ Es usted una fábrica o una empresa comercial? |
| A1: Somos una fábrica y le damos la respuesta más rápida en 24 horas. |
| P2: ¿En qué se dedica principalmente su empresa? |
| A2: producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc. |
| P3: ¿Cómo elegir la especificación adecuada? |
| R3: Siempre que nos indique la variedad y el tamaño del producto a medir, nuestro equipo profesional le aconsejará sobre el instrumento de medición de especificaciones adecuadas. |
| P4: ¿Acepta el servicio personalizado? |
| A4: Asegúrese de que no solo podemos proporcionar máquinas típicas, sino también las máquinas personalizadas para las necesidades del cliente. |
| P5: ¿Cuál es su período de garantía? |
| A5: Nuestro período de garantía del producto es de 1 año. Nuestra calidad del producto es muy estable, y tenemos Se ha mejorado mucho en algunas piezas quebradibles. |
