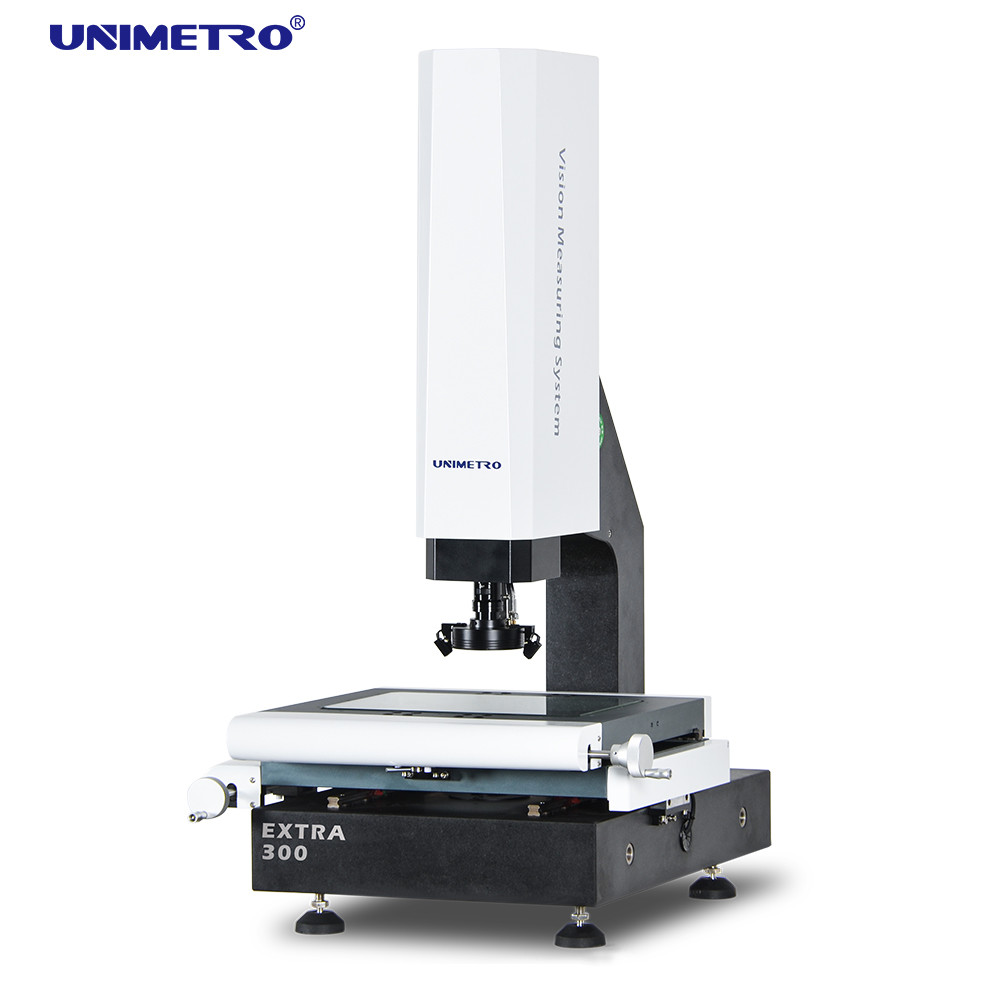

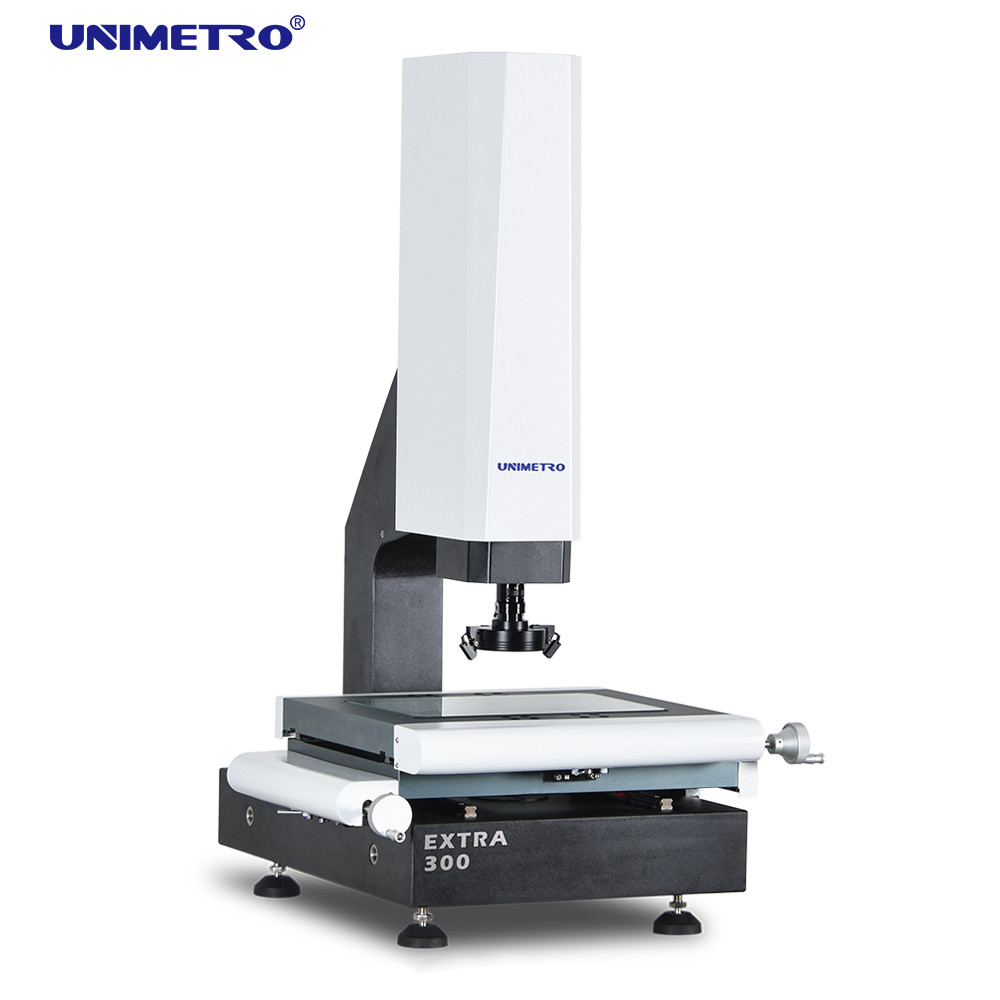

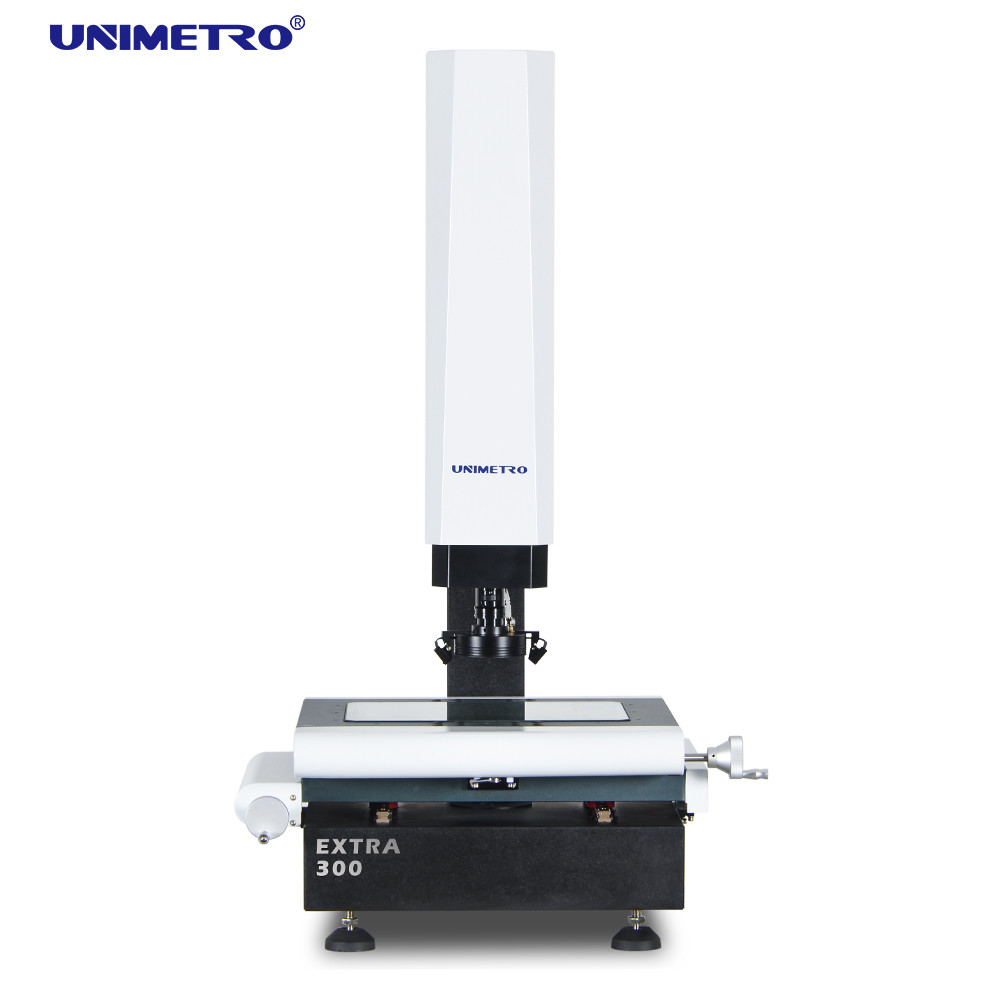

Máquina de medición de visión con iluminación de contorno LED, respuesta rápida y control motorizado del eje Z

Vision Measuring Machine with LED Contour Lighting, Fast Response, and Motorized Z-Axis Control

Informacion basica

Lugar de origen:	China
Nombre de la marca:	Unimetro
Certificación:	CE, ISO
Número de modelo:	E300

Cantidad de orden mínima:	1 juego
Precio:	usd5460-usd6300usd/set
Detalles de empaquetado:	caso de madera
Tiempo de entrega:	15 días
Condiciones de pago:	T/T
Capacidad de la fuente:	30 sistemas por mes

Mejor precio Contactar ahora

Información detallada

Dimensión:	600740980 mm	Rango de medición:	300200200
Precisión de medición:	2.5+l/100	Peso:	190 kilos
Repetibilidad:	2.5 μm
Resaltar:	Máquina rápida de la medida de Vision que reacciona , Máquina de la medida de Z AXIS Vision , Control motorizado máquina de la medida de Vision

Descripción de producto

Los sistemas de medición visual de alta precisión llevaron la máquina vmm de las máquinas de medición de la visión de la luz del contorno

Descripción del Producto

Máquina de medición de visión con iluminación de contorno LED, respuesta rápida y control motorizado del eje Z 0

Nuestras máquinas de medición por visión tienen las siguientes características:
► Base y columna de granito, excelente estabilidad;
► El eje Z adopta una guía lineal de alta precisión y un sistema de control de servomotor para realizar el enfoque automático, eliminar el error del enfoque artificial y mejorar la precisión y estabilidad de la medición;
► Etapa de trabajo de aluminio, hace que el control de movimiento reaccione rápidamente y sea flexible;

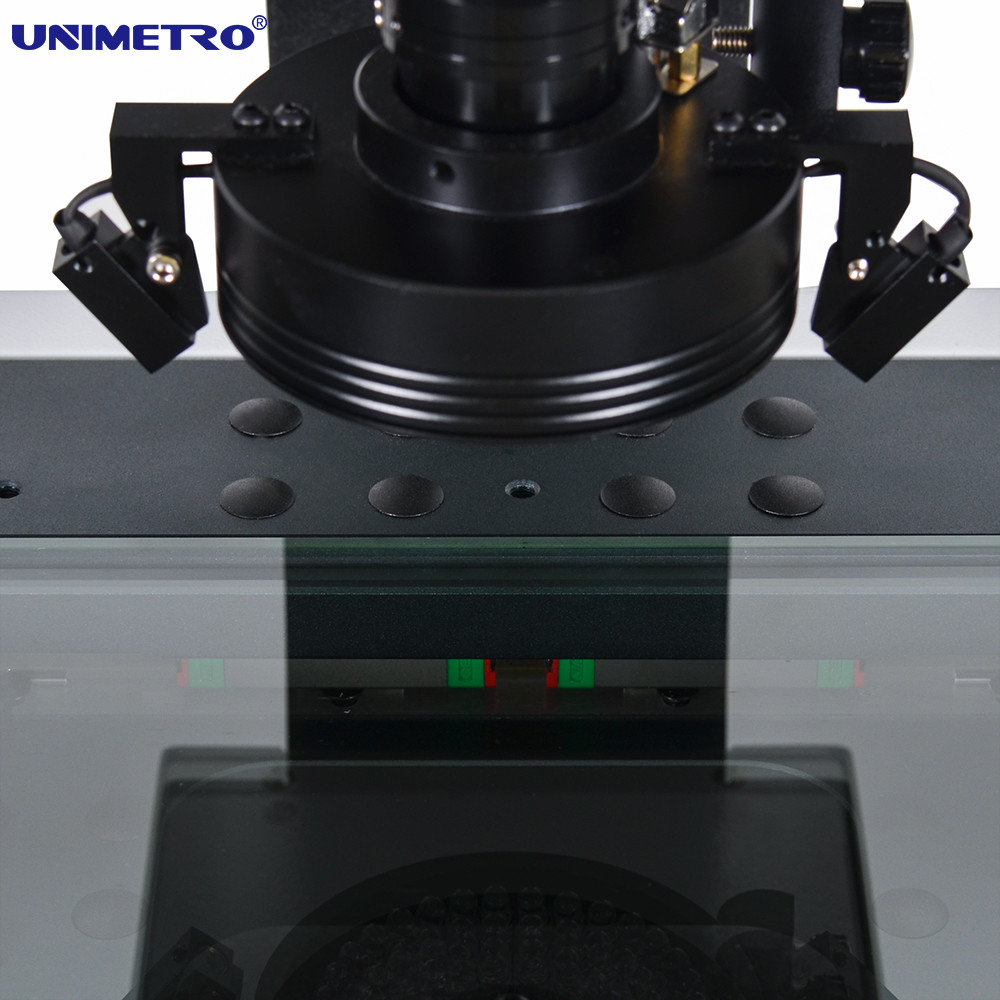

► La fuente de luz de superficie LED programable de 3 anillos y 4 secciones, el sistema de fuente de luz de contorno LED de transmisión paralela y el módulo de ajuste de luz incorporado del software pueden controlar libremente el brillo de la luz en 3 anillos y 4 zonas.

Configuración de Hardeare

Máquina de medición de visión con iluminación de contorno LED, respuesta rápida y control motorizado del eje Z 1

Las configuraciones de nuestras máquinas de medición por visión son las siguientes:
● Escalas lineales de 3 ejes con resolución de 0,5 um
● Función de enfoque automático de alto rendimiento
● Compatible con la sonda táctil Renishaw
● Platina de trabajo de aluminio y anodizado duro.
● 3 anillos de 8 secciones de control de software de anillo de luz LED y programable
● Ruta de luz paralela Control de software de luz de contorno LED y programable
● Cámara digital HD de 1,2 M píxeles
● Caja de control central integrada
● Control motorizado del eje Z
● Guía lineal HIWIN
● Generador de impulsos manual para control de movimiento del eje Z
● Con indicadores láser para posicionamiento y enfoque auxiliares
● Lente de zoom manual de 0,7-4,5X con sensor de retroalimentación de señal de aumento

Características del producto

Máquina de medición de visión con iluminación de contorno LED, respuesta rápida y control motorizado del eje Z 2

Nuestras máquinas de medición por visión pueden agregar una sonda para realizar la función 3D.
● Fácil calibración
● Toque de múltiples ángulos
● Configuración rápida del sistema de coordenadas
● Compatible con la línea completa de stylis Renishaw
● Módulo CAD compatible (opcional)
● Salida de dibujo 3D
● Compatible con sonda en estrella
● Medición de dimensiones 3D
● Imagen y sonda táctil combinan medición
● Soporte para soporte de sonda (opcional)

Parámetros

Los parámetros de nuestras máquinas de medición de visión son los que se muestran a continuación:

Modelo		200 EXTRAS	300 EXTRAS	400 EXTRAS	500 EXTRAS
Dimensión (mm)(LWH)		500540930	600740980	700840980	800940980
Rango de medición (mm)(XYZ)		200100150	300200200	400300200	500400200
Precisión de medición (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Repetibilidad (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kilos	190kg	240 kilos	290kg
Imagen y Medición	CCD	200 mm (se puede elevar según los requisitos de los clientes)
	Lente	Lente de zoom manual abollada 0,7-4,5X/lente de zoom automático 1-10X
	Aumento	18-195X (solo como referencia. Con diferentes cámaras y lentes, el aumento será diferente).
	Campo de visión	8,1~1,3 mm
	Distancia de trabajo	108mm
Resolución de escala lineal		0,5 μm (0,1 μm para la opción)
Sistema de conducción		Control manual de los ejes X, Y, control CNC de bucle cerrado del eje Z y función AUTU FOCUS disponibles
Iluminación		Anillo de luz LED programable de 4 secciones, luz de contorno LED paralela, anillo de luz LED de 8 secciones, coaxial, para opción

Función de software

El software UNIMETRO INSPECT3D tiene una interfaz de usuario fácil de usar, fácil de aprender,

Función potente que permite a los usuarios lograr una medición rápida y precisa.

El software ofrece una interfaz de usuario completa en inglés y también permite el desarrollo de nuevos idiomas.

Máquina de medición de visión con iluminación de contorno LED, respuesta rápida y control motorizado del eje Z 3

●Ingrese el archivo CAD y mida
● Fácil calibración
● Ingrese el archivo CAD y mida
● Conjunto de piezas y macromedición.
● Enfoque automático y medición de altura.
● La función de navegación ayuda a localizar rápidamente
● Potente función de medición geométrica
● Múltiples informes de datos y función de salida de datos gráficos.
● Programa de usuario flexible
● Crear elementos de referencia
● Potente función de detección de bordes
● Admite múltiples accesorios externos
● Cálculo automático de la tolerancia geométrica de los elementos.
● Medición de producciones complicadas de forma rápida y cómoda

Información de la empresa

Nuestro cliente y agente

Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
A1: Somos una fábrica y le brindamos la respuesta más rápida en 24 horas.
P2: ¿En qué se encuentra principalmente su empresa?
A2: Producimos principalmente máquinas de medición de visión, máquinas de medición de coordenadas, accesorios CMM y VMM, etc.
P3: ¿Cómo elegir la especificación adecuada?
R3: Siempre que nos indique la variedad y el tamaño del producto que se va a medir, nuestro equipo profesional le aconsejará cuál es el instrumento de medición con las especificaciones adecuadas.
P4: ¿Aceptan servicio personalizado?
R4: ¡Asegúrate! Podemos proporcionar no sólo máquinas típicas, sino también máquinas personalizadas según las necesidades del cliente.
P5: ¿Cuál es su período de garantía?
A5: El período de garantía de nuestro producto es de 1 año. La calidad de nuestro producto es muy estable y tenemos Mejorado mucho en algunas partes frágiles. Puede estar seguro de la calidad de nuestros productos.
